NOTICE D'INSTRUCTION
3.2 Affichages de l'état et du fonctionnement
4 Montage
fr
5 Installation électrique
64 N O T I C E D ' I N S T R U C T I O N | RAY10

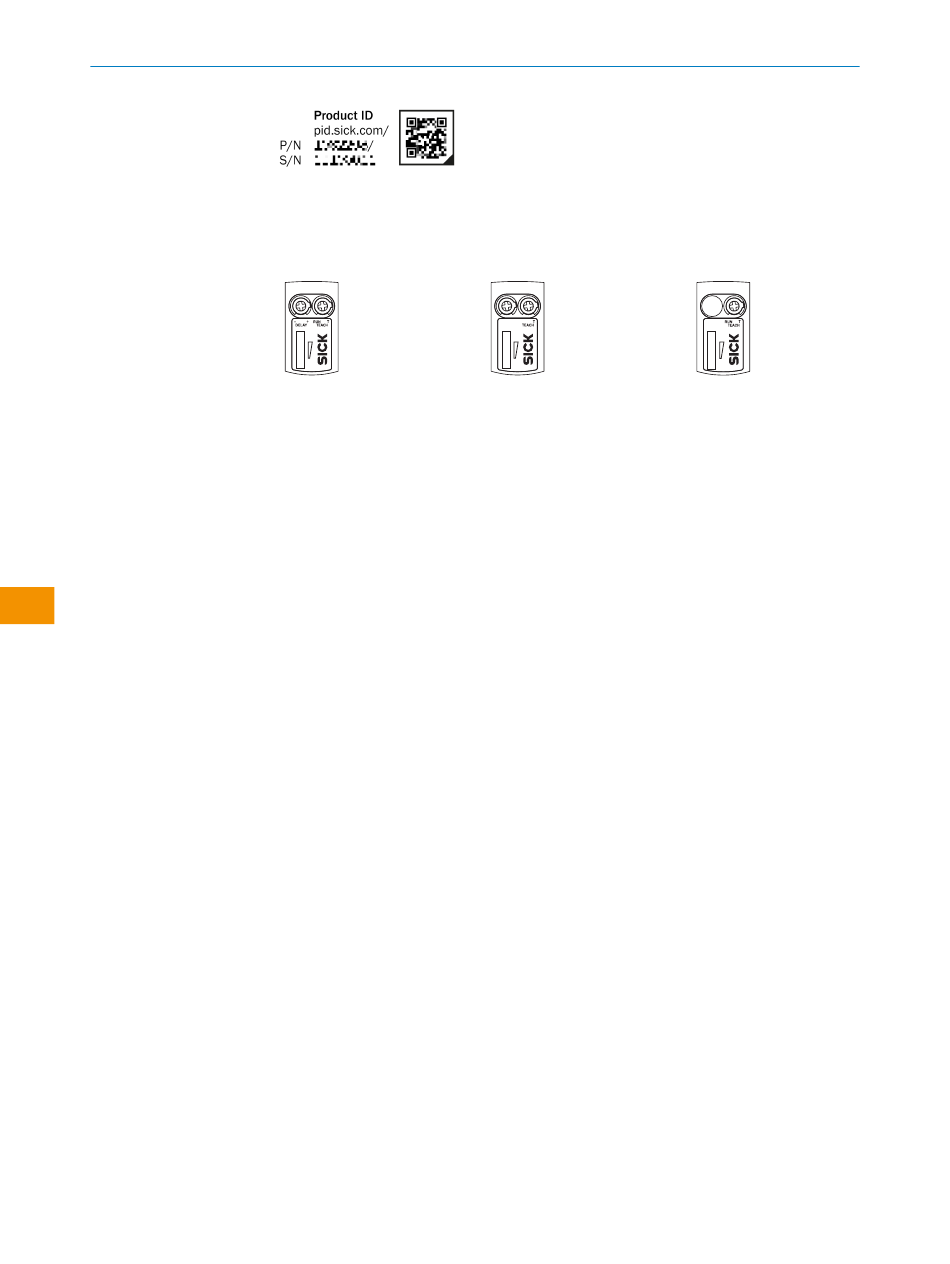

Illustration 1: SICK Product ID
2 1
3
Illustration 2: RAY10-
xxxxBM/RAY10-xxxxBN
Potentiomètre/LED d'état jaune : état du faisceau lumineux reçu
1
Potentiomètre/LED d'état verte : tension d'alimentation actif
2
BluePilot : affichage de l'intensité du signal durant le processus d'apprentissage/Indica‐
3
teur de contamination pendant le mode Marche
Monter le capteur et le réflecteur sur un étrier adapté (voir la gamme d'accessoires
SICK). Aligner le capteur sur le réflecteur.
Respecter le couple de serrage maximum autorisé du capteur de 0.65 Nm
Fonctionnement en mode I/O standard :
Le raccordement des capteurs doit s'effectuer hors tension (U
de raccordement, respecter les informations suivantes :
– Raccordement du connecteur : respecter l'affectation des broches
– Câble : couleur des fils
Appliquer la tension/Activer l'alimentation électrique (U
tous les raccordements électriques ont été effectués.
Fonctionnement en mode IO-Link : raccorder l'appareil à un maître IO-Link approprié
et l'intégrer au maître ou à la commande par IODD/bloc de fonction. L'affichage
LED du capteur clignote. L'IODD et le bloc de fonction peuvent être téléchargés sur
www.sick.com sous la référence.
Explications du schéma de raccordement (tableaux 1 et 4) :
Alarme = sortie d'alarme (voir
MF = sortie multifonction programmable
n. c. = non raccordé
QL1 / C = sortie de commutation, communication IO-Link
2 1
DO LO RUN
3
Illustration 3: RAY10-xxxxBP
> 0 V) uniquement lorsque
V
tableau 3 et tableau 7)
2 1
3
Illustration 4: RAY10-xxxxBL
= 0 V). Selon le mode
v
