操 作 指 南 | RAY10
2 1
3

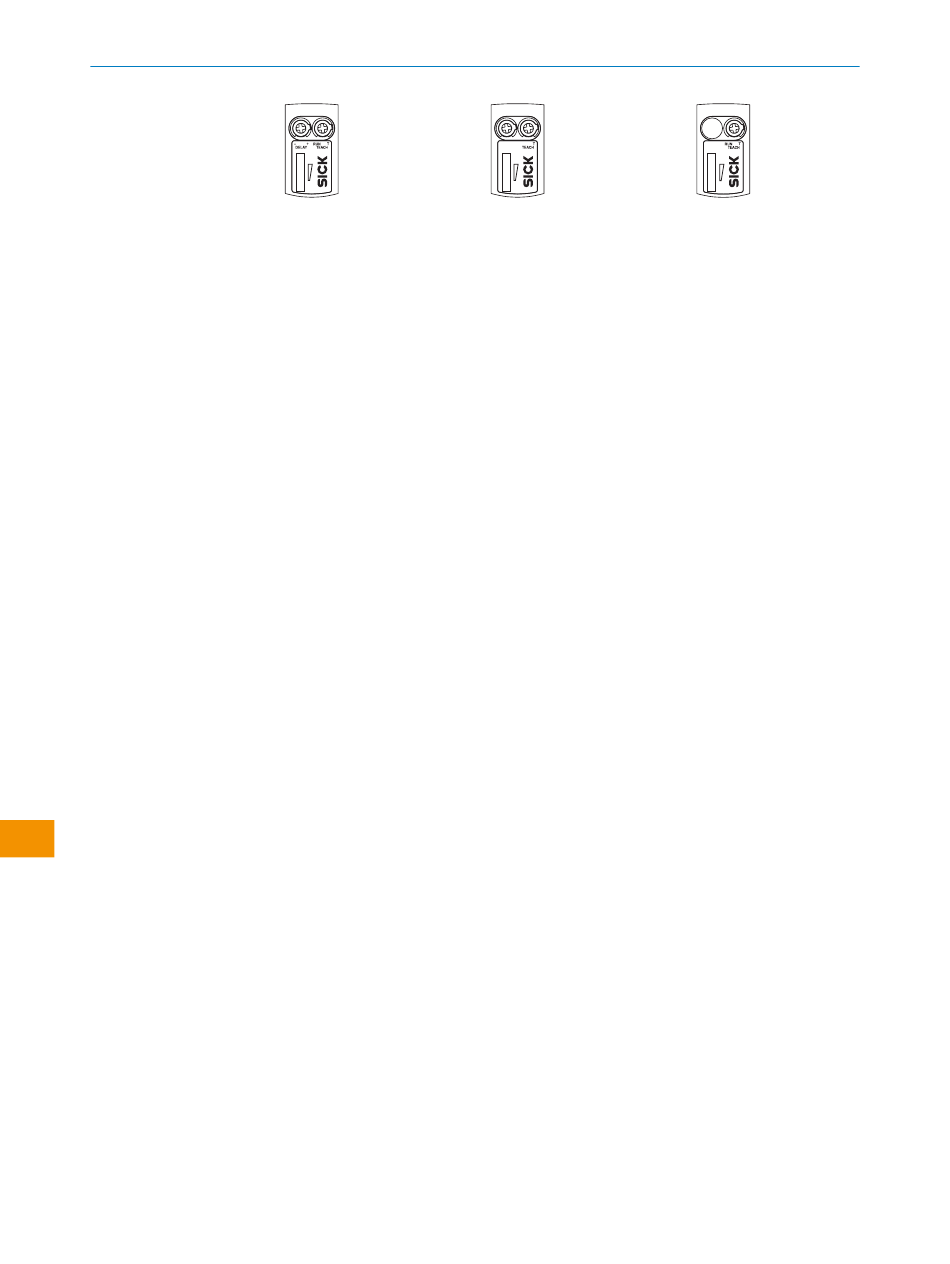

插图 2: RAY10-xxxxBM/
RAY10-xxxxBN
电位计/黄色 LED 指示灯：接收的光束状态
1
电位计/绿色 LED 指示灯：工作电压激活
2
BluePilot：示教流程中的信号强度指示灯 / 运行模式中的污染指示
3
将传感器和反射器安装在合适的安装支架上（参见 SICK 附件说明书）。相互对准
传感器和反射器。
注意传感器的最大允许拧紧扭矩为 0.65 Nm。
在标准 I/O 模式下运行：
必须在无电压状态 (U = 0 V) 下连接传感器。依据不同连接类型，注意下列信息：
V
– 插头连接：注意引脚分配
– 电缆：芯线颜色
所有电气连接建立完毕后，再施加电压/再接通电压供给 (U
在 IO-Link 模式运行：将设备连接至合适的 IO-Link 主站，并通过 IODD/功能块集
成到主站或控制系统中。传感器上的绿色 LED 指示灯闪烁。IODD 和功能块可在
www.sick.com 上根据订货号下载。
关于接线图的说明（表 1 和 4）：
Alarm = 报警输出（参见 表格 3
MF = 可编程多功能输出
n. c. = 未接通
QL1 / C = 开关量输出，IO-Link 通信
2 1
DO LO RUN
3
插图 3: RAY10-xxxxBP
和 表格 7）
2 1
3
插图 4: RAY10-xxxxBL
> 0 V)。
V
