3.2 Indicadores de servicio y de estado
4 Montaje
5 Instalación eléctrica
8022198.1P2T/2024-11-25 | SICK
Sujeto a cambio sin previo aviso

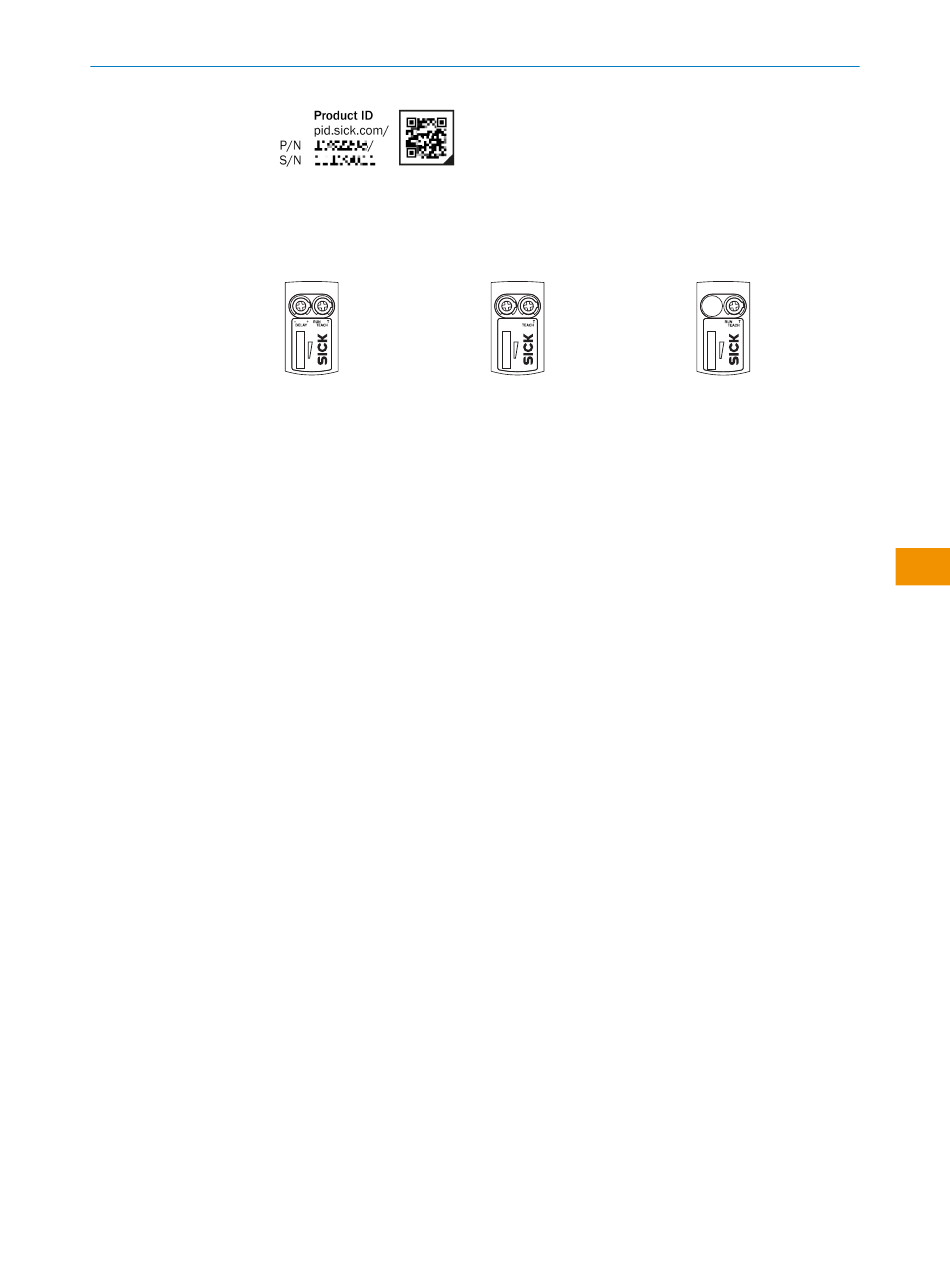

Figura 1: SICK Product ID
2 1
3
Figura 2: RAY10-xxxxBM/
RAY10-xxxxBN
Potenciómetro/Indicador LED amarillo: estado del haz de luz recibido
1
Potenciómetro/Indicador LED verde: tensión de alimentación activa
2
BluePilot: indicador de la intensidad de la señal durante el proceso de aprendizaje/indi‐
3
cador de contaminación durante el modo de funcionamiento
Montar el sensor y el reflector en escuadras de fijación adecuadas (véase el programa
de accesorios SICK). Alinear el sensor y el reflector entre sí.
Respetar el par de apriete máximo admisible del sensor de 0.65 Nm.
Funcionamiento en modo E/S estándar:
Los sensores deben conectarse en un estado libre de tensión (V
en cuenta la siguiente información en función del tipo de conexión:
– Conexión de enchufes: observar la asignación de terminales
– Cable: color de los conductores
Aplicar tensión/encender la fuente de alimentación, sólo si se han establecido todas
las conexiones eléctricas (U
Funcionamiento en modo IO-Link: conectar el dispositivo a un maestro IO-Link ade‐
cuado e integrarlo mediante IODD/bloque de funciones en el maestro o en el controla‐
dor. El indicador LED verde del sensor parpadea. El IODD y bloque de funciones los
puede descargar en www.sick.com
Explicaciones relativas al esquema de conexión (tabla 1 y -4):
Alarma = salida de alarma (véase
MF = salida multifunción programable
n. c. = sin conmutación
QL1/C = salida conmutada, comunicación con sistema IO-Link
2 1
DO LO RUN
3
Figura 3: RAY10-xxxxBP
> 0 V).
V
conforme al número de artículo correspondiente.
tabla 3 y tabla 7)
I N S T R U C C I O N E S D E U S O | RAY10
INSTRUCCIONES DE USO
2 1
3
Figura 4: RAY10-xxxxBL
= 0 V). Debe tenerse
S
es
45
