3.2 Indicatori d'esercizio e di stato
4 Montaggio
5 Installazione elettrica
8022198.1P2T/2024-11-25 | SICK
Contenuti soggetti a modifiche senza preavviso

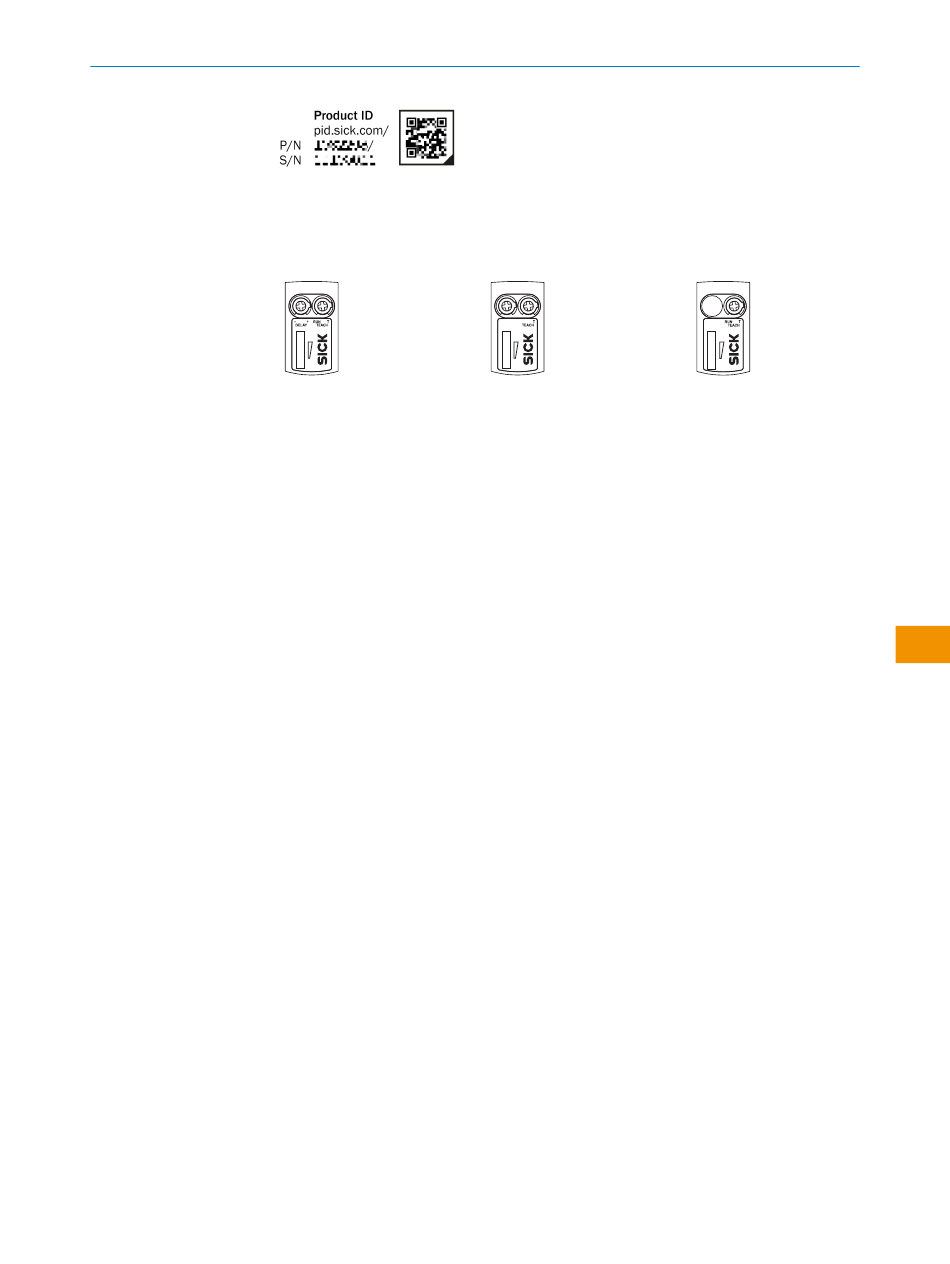

Figura 1: SICK Product ID
2 1
3
Figura 2: RAY10-xxxxBM/
RAY10-xxxxBN
Potenziometro/indicatore a LED giallo: stato del raggio luminoso ricevuto
1
Potenziometro/indicatore a LED verde: tensione di alimentazione attiva
2
BluePilot: visualizzazione ampiezza del segnale durante il processo di apprendimento /
3
indicatore di contaminazione durante la modalità di funzionamento
Montare il sensore e il riflettore su dei punti di fissaggio adatti (vedi il programma per
accessori SICK). Orientare reciprocamente il sensore e il rispettivo riflettore.
Rispettare il momento torcente massimo consentito del sensore di 0.65Nm.
Esercizio in modalità I/O standard:
i sensori devono essere collegati in stato privo di tensione (U
collegamento si devono rispettare le seguenti informazioni:
– Collegamento a spina: osservare la configurazione dei pin
– Cavo: colore fili
Applicare di nuovo la tensione/attivare la alimentazione elettrica (U
sono stati effettuati tutti i collegamenti elettrici.
Esercizio in modalità IO-Link: collegare il dispositivo a un master IO-Link e integrare
in base a IODD/blocco funzione nel master o nel comando. Il LED verde nel sensore
lampeggia. IODD e blocco funzione su
codice articolo.
Spiegazioni dello schema di collegamento (tabelle 1 e -4):
Allarme = uscita allarme (vedi
MF = uscita multifunzioni programmabile
n. c. = non commutato
QL1 / C = uscita di commutazione, comunicazione IO-Link
2 1
DO LO RUN
3
Figura 3: RAY10-xxxxBP
www.sick.com possono essere scaricati con il
tabella 3 e tabella 7)
I S T R U Z I O N I P E R L ' U S O | RAY10
ISTRUZIONI PER L'USO
2 1
3
Figura 4: RAY10-xxxxBL
= 0 V). In base al tipo di
V
> 0 V) solo se
V
83
