РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
11.2 Масштабный чертёж
12 Приложение
ru
12.1 Соответствия и сертификаты
172 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | RAY10
37.7
8
(0.2)
(0.31)
1 2
3

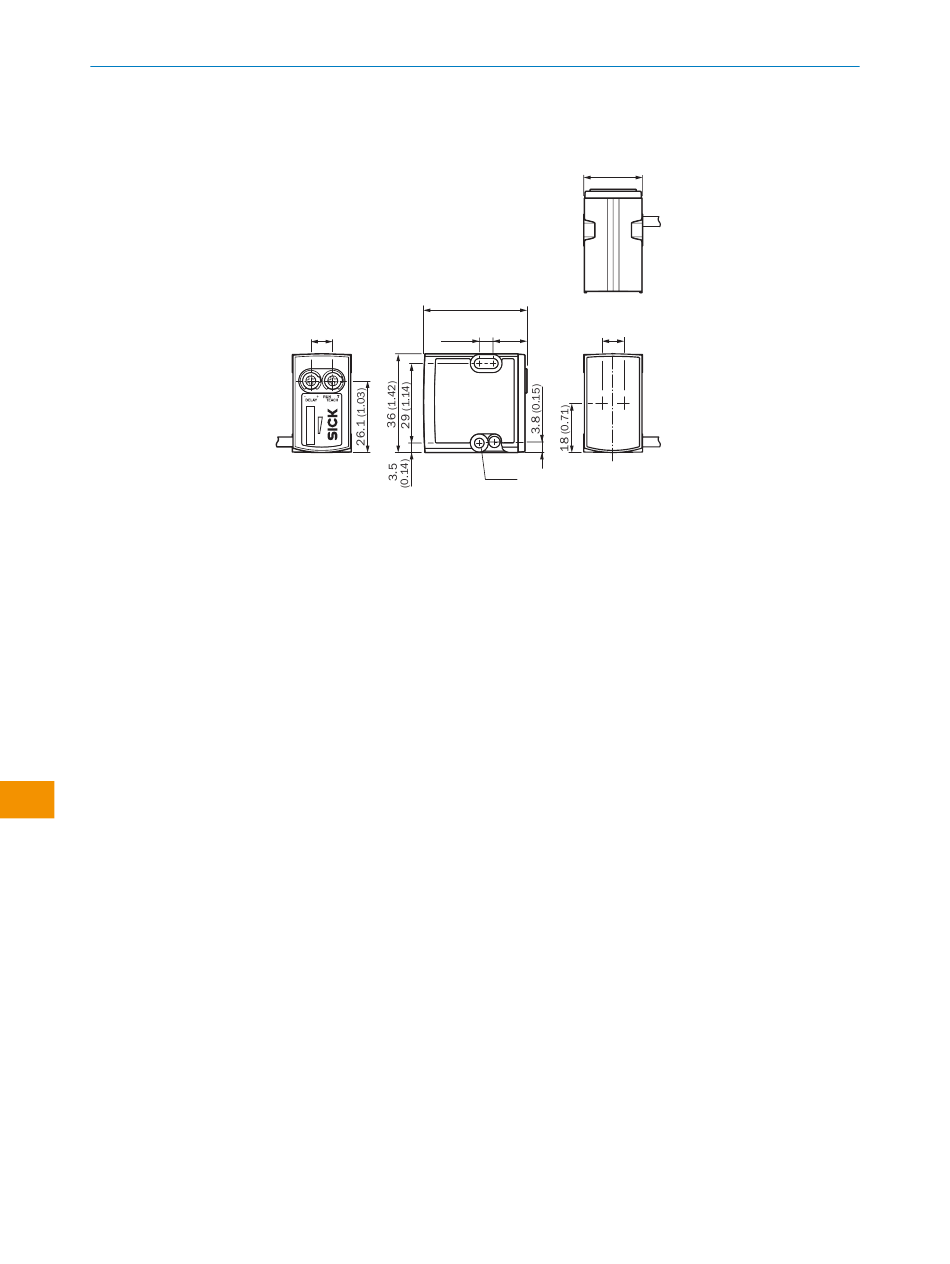

Рисунок 12: Масштабный чертёж
Потенциометр/светодиодные индикаторы (зелёные)
1
Потенциометр/светодиодные индикаторы (оранжевый)
2
Индикация силы сигнала в процессе программирования в режиме обучения
3
Адаптация уровня срабатывания в режиме работы
Монтажное отверстие M3 (Ø 3,1 мм)
4
Монтажное отверстие M3 (Ø 3,1 мм)
5
Оптическая ось
6
Оптическая ось
7
Оптическая ось
8
На сайте www.sick.com можно найти декларации соответствия, сертификаты и
актуальное руководство по эксплуатации продукта. Для этого в строку поиска необхо‐
димо ввести артикул продукта (артикул: см. графу «P/N» или «Ident. no.» на заводской
табличке).
21.5
(0.85)
(1.48)
5 12.4
8
(0.31)
(0.49)
8
7
4
6
5 Ø 3.5
(0.14)
