EINSTELLEN DER
SCHNELLKUPPLUNG
Die Hinterräder werden durch die
Kraft, die entsteht, wenn der Schnell-
kupplungshebel geschlossen wird
und die Nockenfunktion die Achse
gegen die Ausfallenden zieht, korrekt
eingespannt und somit in Position
gehalten.
Das Vorderrad wird durch die Kraft
korrekt eingespannt, die entsteht,
wenn der Schnellkupplungshebel
geschlossen wird und die Nocken-
funktion das Hebelgehäuse gegen
ein Ausfallende zieht und die Spann-
mutter gegen das andere Ausfallen-
de zieht, wodurch die Nabe zwischen
den Ausfallenden eingespannt wird.
Die Spannmutter stellt die Spannkraft
ein. Wenn Sie die Spannmutter im
Uhrzeigersinn drehen und dabei das
Drehen des Schnellkupplungshebels
verhindern, erhöht sich die Spann-
kraft. Wenn Sie hingegen die Spann-
mutter gegen den Uhrzeigersinn
drehen und dabei das Drehen des
Schnellkupplungshebels verhindern,
sinkt die Spannkraft. Die Spannmut-
ter muss nur leicht verstellt werden,
um für die korrekte Spannkraft zu
sorgen; weniger als eine halbe Dre-
hung kann den Unterschied zwischen
sicherer und unsicherer Spannkraft
ausmachen.

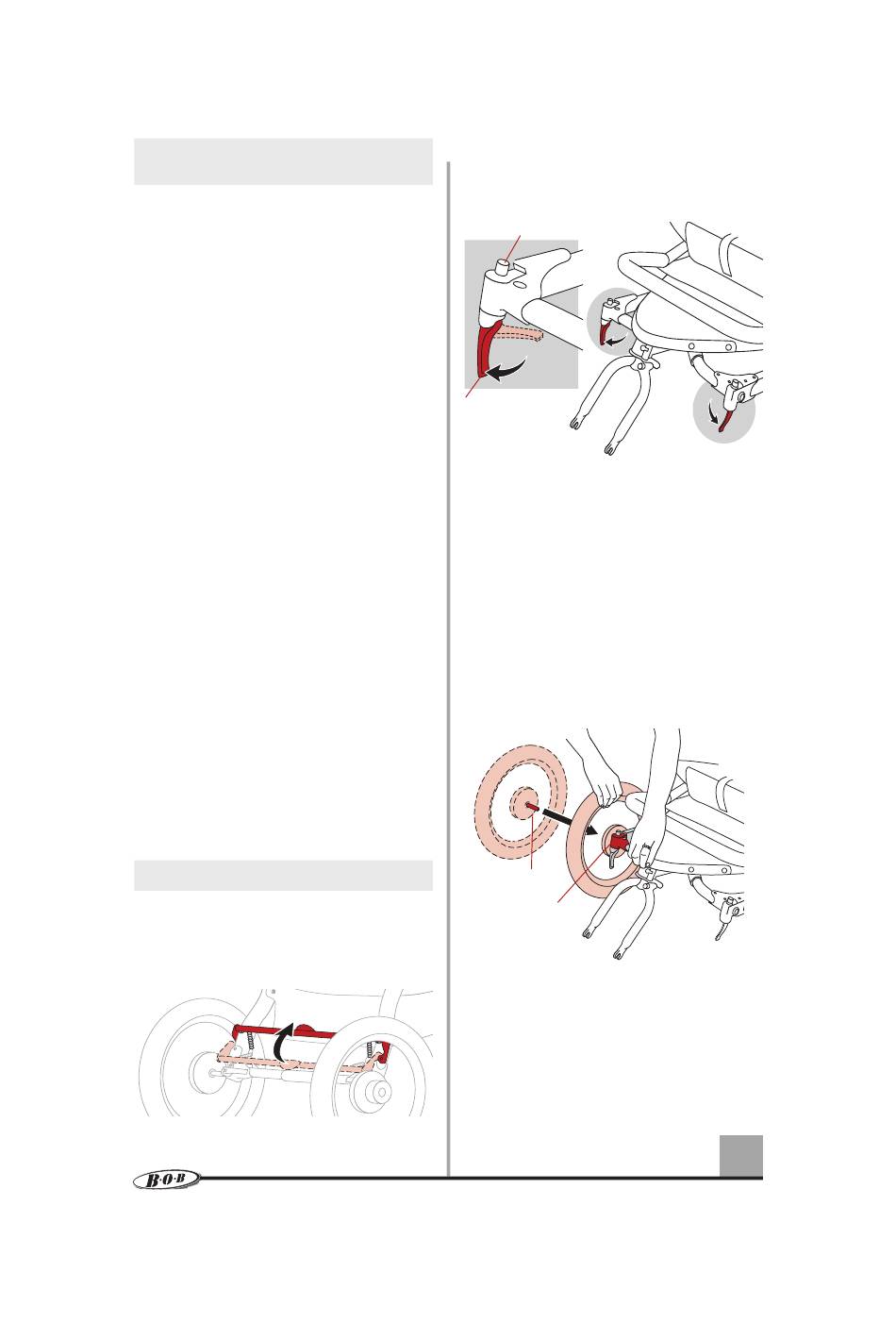

MONTAGE DER HINTERRÄDER
1. Feststellbremse lösen
Vor der Montage der Hinterräder die
Feststellbremse in die unverriegelte
Position bringen.
2. Schnellkupplungshebel drehen
Den Schnellkupplungshebel drehen,
so dass er vom Ausfallende weg
zeigt.
Spannmutter
Schnellkupp-
lungshebel
3. Achsschenkel des Hinterrads
einsetzen
Den Achsschenkel des Hinterrads in
die Öffnung im hinteren Ausfallende
einsetzen. Falls die Achse nicht leicht
hineingleitet, die Spannmutter der
Schnellkupplung von Hand lockern.
Die Achse erneut vollständig in das
hintere Ausfallende einsetzen, bis die
Achsschulter oder der Schnappring
an der Achse das Ausfallende
berühren.
Achsschenkel
Ausfallende
4. Schnellkupplungsnockenhebel
einstellen
Zur Einstellung der Schnellkupplung
den Schnellkupplungsnockenhebel
mit der rechten Hand in der VOLL-
STÄNDIG GEÖFFNETEN Position
halten und mit der linken Hand die
Spannmutter anziehen, bis sie
fi ngerfest am Ausfallende sitzt.
