SNELKOPPELING BIJSTELLEN
De achterwielen worden op de juiste
wijze vastgeklemd door de kracht
die gegenereerd wordt wanneer de
snelsluithendel wordt gesloten en de
nokactie de as tegen de pad trekt,
waardoor hij op zijn plaats wordt
vastgezet.
Het voorwiel wordt op de juiste
wijze vastgeklemd door de kracht
die gegenereerd wordt wanneer de
snelsluithendel wordt gesloten en de
nokactie trekt de hendelbehuizing te-
gen één pad en trekt de bijstelmoer
tegen de andere pad, waardoor de
naaf tussen de padden wordt vastge-
klemd.
De moer voor de spankrachtbijstel-
ling stelt de mate van klemkracht in.
De mate van klemkracht wordt ver-
hoogd door de moer voor de span-
krachtbijstelling met de wijzers van
de klok mee te draaien terwijl wordt
voorkomen dat de snelsluithendel
meedraait. Als alternatief wordt de
mate van klemkracht verlaagd door
de moer voor de spankrachtbijstel-
ling tegen de wijzers van de klok in
te draaien terwijl wordt voorkomen
dat de snelsluithendel meedraait.
De moer voor de spankrachtbijstel-
ling hoeft slechts in geringe mate
te worden bijgesteld om de juiste
klemkracht te leveren; minder dan
een halve draai kan het verschil bete-
kenen tussen een veilige en onveilige
klemkracht.

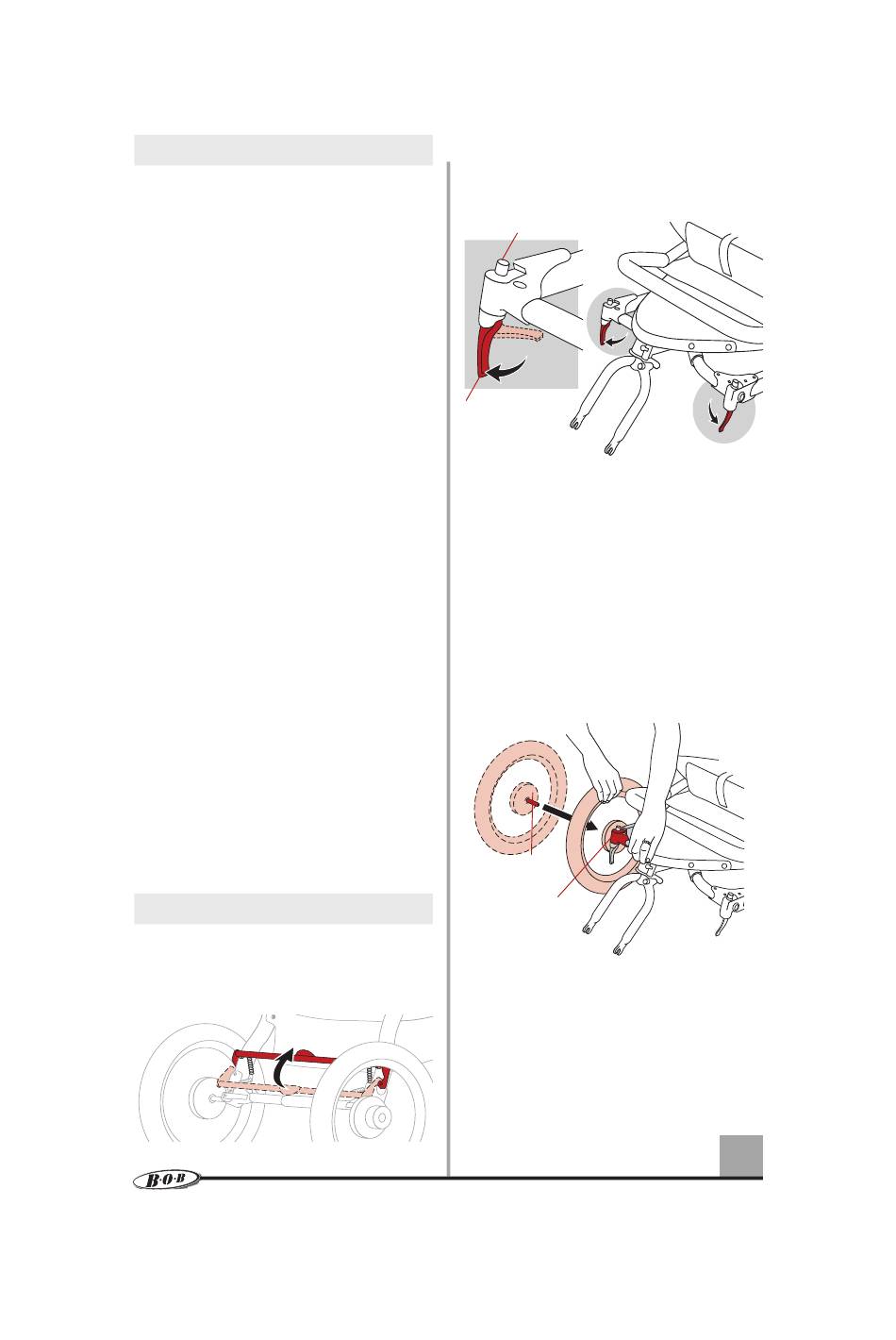

INSTALLATIE ACHTERWIEL
1. Parkeerrem ontgrendelen
Plaats de parkeerrem in de ontgren-
delde positie vóór het installeren van
de achterwielen.
2. Snelsluithendel roteren
Roteer de snelsluithendel zodat hij
wegdraait van de pad.
Moer voor de
spankrachtbijstelling
Snelsluithendel
3. Asstomp van achterwiel inste-
ken
Steek de asstomp van het achterwiel
in het gat in de linker pad. Als de as
niet soepel niet binnen glijdt, draai
dan handmatig de snelsluitmoer voor
de spankrachtbijstelling los. Steek de
as opnieuw volledig in de achterste
pad totdat de asborst of de borgveer
op de as in contact komt met de pad.
Asstomp
Pad
4. Snelsluitnokhendel bijstellen
Houd om de snelsluiting bij te stel-
len de snelsluitnokhendel met uw
rechterhand in de VOLLEDIG OPEN
positie, en draai de moer voor de
spankrachtbijstelling met uw linker-
hand vast totdat deze losvast tegen
de pad zit.
