BOB REVOLUTION SE Owner's Instruction Manual page 134

РЕГУЛИРОВКА ЭКСЦЕНТРИКОВОЙ
СИСТЕМЫ
Задние колеса правильно зафиксированы
на своем месте с применением создавае-
мого усилия в том случае, когда закрыва-
ется рычаг эксцентрикового зажима и дей-
ствие кулачка выталкивает ось из прорези,
благодаря чему достигается требуемая
фиксация на должном месте.
Переднее колесо правильно фиксируется
на своем месте при прикладывании усилия
в случае, когда рычаг эксцентрикового за-
жима закрыт, а действие кулачка вытал-
кивает корпус рычага из одной прорези, а
установочную гайку из другой.
От натяжной установочной гайки зависит
величина усилия зажима. Поворот натяж-
ной установочной гайки по часовой стрел-
ке при удержании рычага эксцентрикового
зажима увеличивает величину усилия
зажима. И наоборот, поворот натяжной
установочной гайки против часовой стрел-
ки при удержании рычага эксцентрикового
зажима снижает величину усилия зажима.
Для обеспечения должного усилия зажима
натяжную установочную гайку достаточно
лишь незначительно затянуть, менее
половины оборота может являть собой от-
личие между безопасным и небезопасным
усилием зажима.

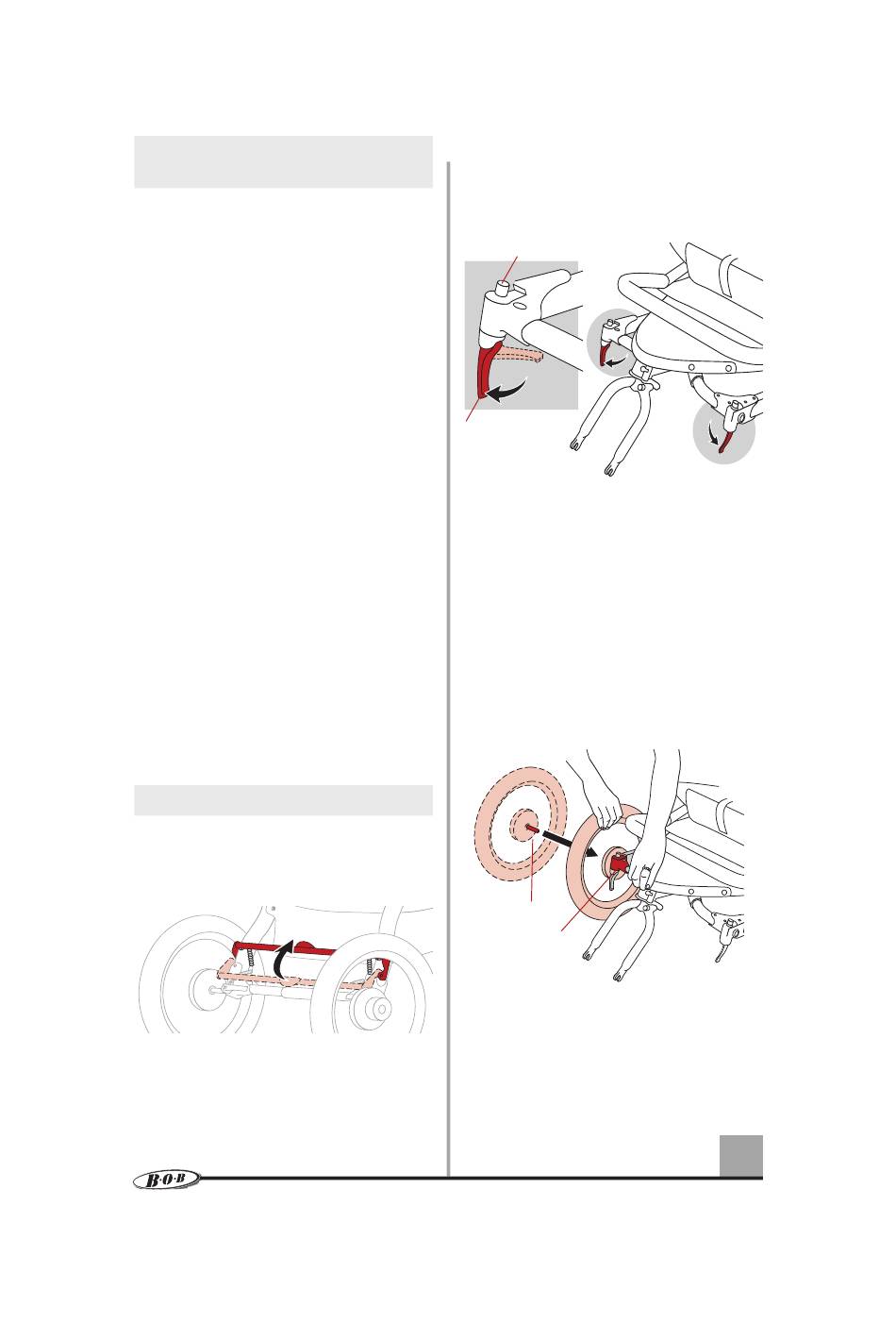

УСТАНОВКА ЗАДНИХ КОЛЕС
1. Разблокируйте стояночный тормоз
Перед установкой задних колес устано-
вите стояночный тормоз в положение
"разблокировано".
2. Поверните рычаг эксцентрикового
захвата
Поворачивайте рычаг эксцентрикового
захвата, чтобы он отодвинулся от прорези
для оси колеса.
Натяжная установочная гайка
Рычаг
эксцентрикового
захвата
3. Вставьте цапфу заднего колеса
Вставьте цапфу заднего колеса в прорезь
для установки оси заднего колеса. При
возникновении сложностей в процессе
установки цапфы вручную ослабьте
натяжную установочную гайку эксцентри-
ка. Повторно установите цапфу полностью
вставив ее в прорезь для установки оси
заднего колеса, пока плечо оси или
стопорное кольцо на оси не прикоснется к
прорези для оси колеса.
Цапфа колеса
Прорезь для оси колеса
4. Отрегулируйте кулачковый рычаг
эксцентрикового захвата
Для регулировки эксцентрикового захва-
та правой рукой установите кулачковый
рычаг эксцентрикового захвата в ПОЛНО-
СТЬЮ ОТКРЫТОМ положении и затяните
натяжную установочную гайку левой
рукой в прорези для оси колеса.
133
2000008437 – 09/12
