REGOLAZIONE DELLO SGANCIO
RAPIDO
Le ruote posteriori sono corretta-
mente fi ssate in posizione dalla forza
generata quando la leva di sgancio
rapido viene chiusa e l'azione della
camma tira l'asse contro il portamoz-
zo, fi ssandolo in posizione.
Le ruote posteriori sono corretta-
mente fi ssate in posizione dalla forza
generata quando la leva di sgancio
rapido viene chiusa e l'azione della
camma tira l'alloggiamento della leva
contro un portamozzo, e tira il dado
di regolazione contro l'altro porta-
mozzo, fi ssando il mozzo tra i due
portamozzi.
Il dado di regolazione della tensione
calibra la forza di serraggio. Ruotare
il dado di regolazione della tensione
in direzione oraria mentre si impedi-
sce la rotazione alla leva di sgancio
rapido, aumenta la forza di serraggio.
Viceversa, ruotare il dado di rego-
lazione della tensione in direzione
antioraria mentre si impedisce la
rotazione alla leva di sgancio rapido,
riduce la forza di serraggio. Il dado di
regolazione della tensione necessita
solamente di piccoli interventi per
fornire la corretta forza di serraggio,
meno di mezzo giro può segnare la
differenza tra una forza di fi ssaggio
sicura o pericolosa.

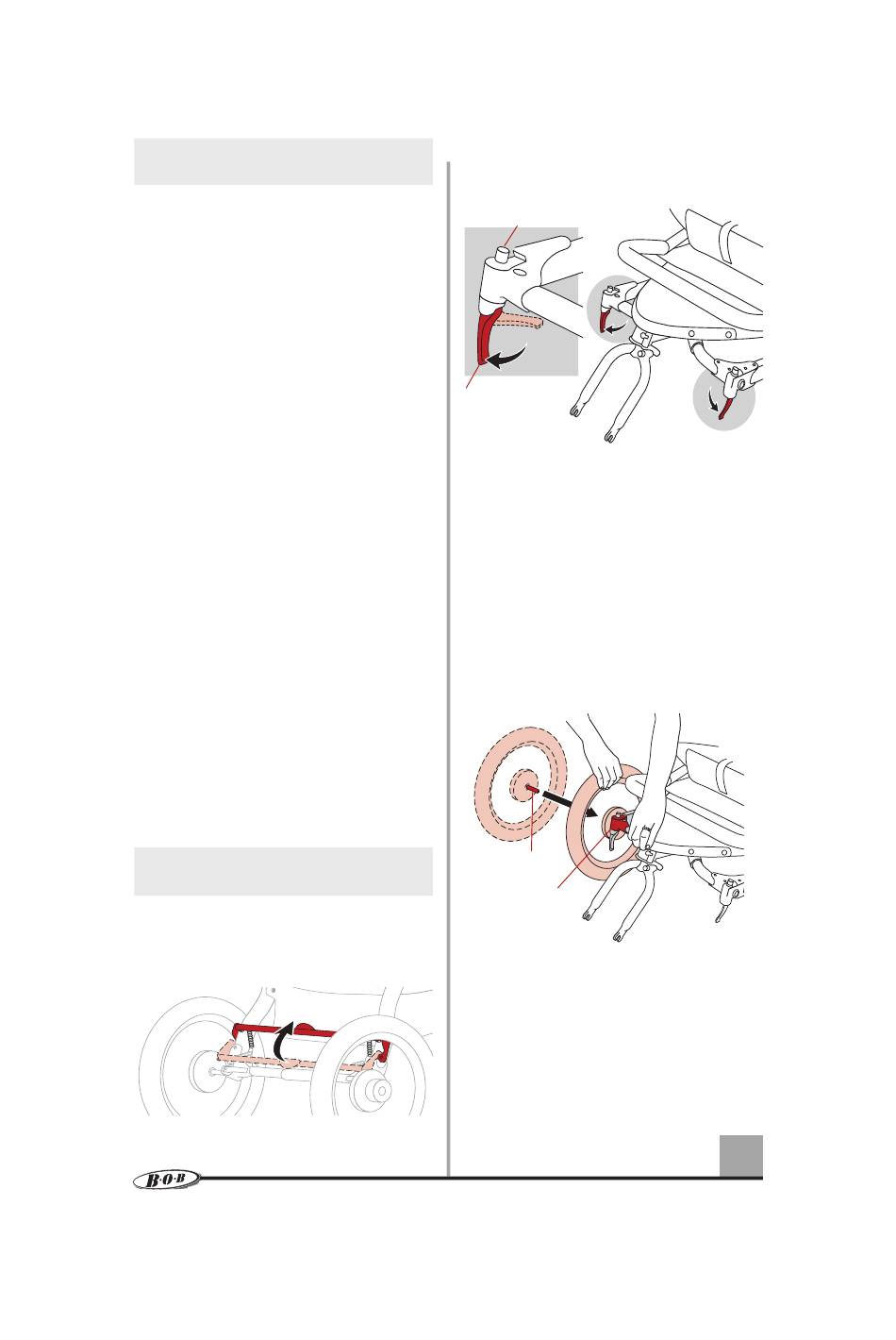

MONTAGGIO DELLE RUOTE
POSTERIORI
1. Sbloccare il freno di parcheggio
Prima di installare le ruote posteriori,
porre il freno di parcheggio in posi-
zione sbloccata.
2. Ruotare la leva di sgancio rapido
Ruotare la leva di sgancio rapido in
modo che si allontani dal portamozzo.
Dado di regolazione della tensione
Leva di sgancio
rapido
3. Inserire il fuso a snodo della
ruota posteriore
Inserire il fuso a snodo della ruota
posteriore nel foro del portamozzo
posteriore. Se l'asse non scivola
facilmente, allentare la leva di
sgancio rapido regolando a mano il
dado. Reinserire completamente
l'asse nel portamozzo posteriore fi no
a quando il perno dell'asse o l'anello
di arresto entrano in contatto con il
portamozzo.
Fuso a snodo
Portamozzo
4. Regolazione della Leva a Cam-
me dello Sgancio Rapido
Per regolare lo sgancio rapido,
tenere la leva a camme di sgancio
rapido in posizione COMPLETAMEN-
TE APERTA con la mano destra, e
stringere il dado di regolazione della
tensione con la mano sinistra fi no a
quando sia suffi cientemente
serrata contro il portamozzo.
