5 電気的設置
ja
88
取 扱 説 明 書 | W16 MultiPulse
WTS16

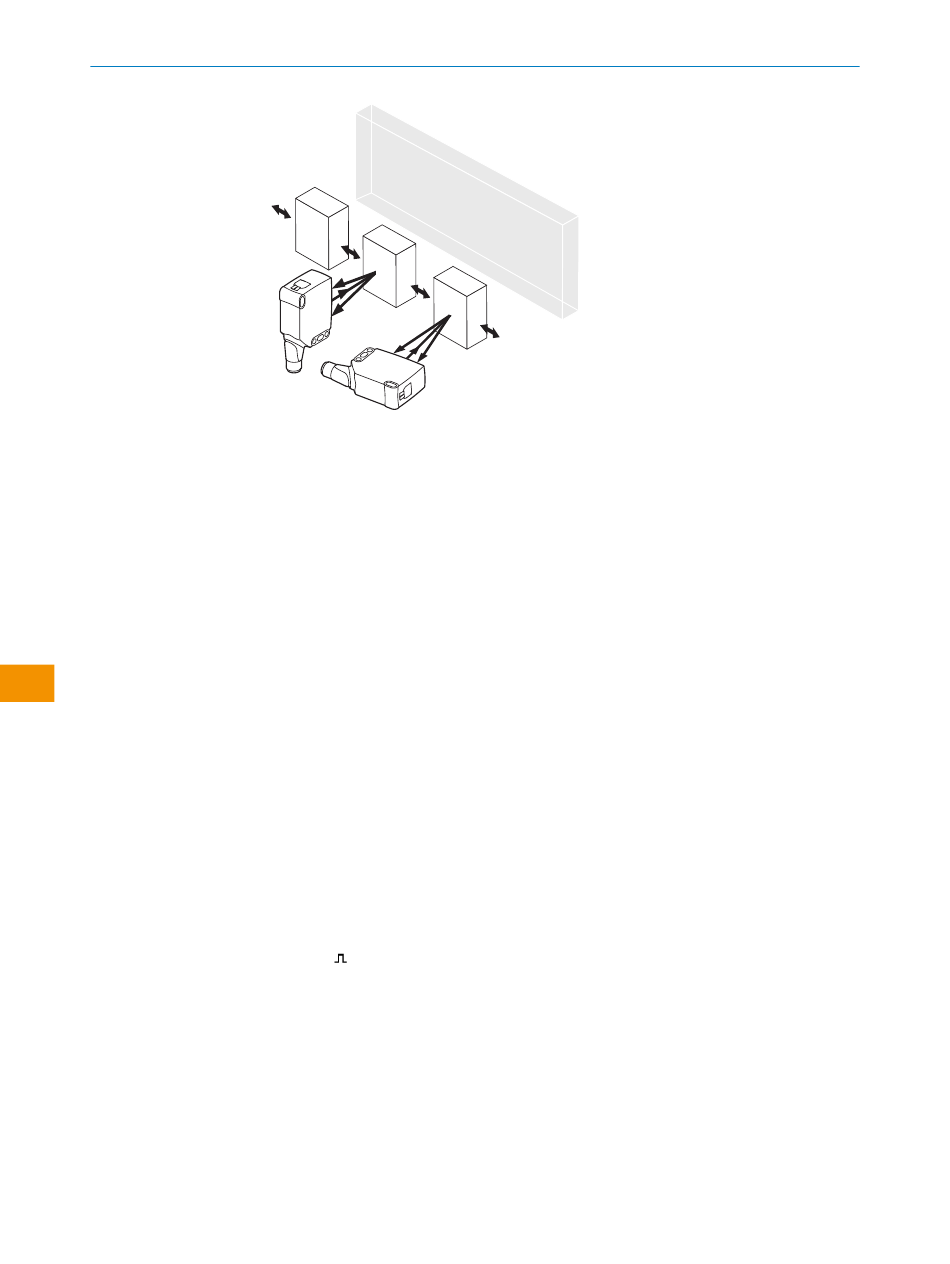

図 2: 対象物に対するセンサの相対的な方向
センサの締付トルクの最大許容値 1.3 Nm を遵守してください。
センサに対して対象物が検出可能な方向にあることを確認してください:
図 2, ページ 88。
標準 I/O モードでの動作:
センサの接続は無電圧状態で行う必要があります。接続タイプに応じて以下の情
報を遵守してください:
– コネクタ接続: ピン配置
– ケーブル: 芯線色
すべての電気的接続部を接続してから供給電圧を印加し、電源を入れてください。
IO-Link モードでの操作: 機器を適切な IO-Link マスターに接続します。IODD/ファ
ンクションブロック経由で、マスターまたはコントローラに統合してください。セ
ンサの緑色の LED が点滅します。IODD とファンクションブロックは、
www.sick.com
より製品番号を元にダウンロードできます。
下記の表で使用されている接続用語の説明:
BN = 茶色
WH = 白色
BU = 青色
BK = 黒色
MF (ピン 2 設定) = 外部入力、ティーチイン
Q /C: P
L1
L+ = 供給電圧 (V )
s
M = グラウンド
