6.2 Einsatzbedingungen prüfen
8027562.1P2W/2024-11-21 | SICK
Irrtümer und Änderungen vorbehalten

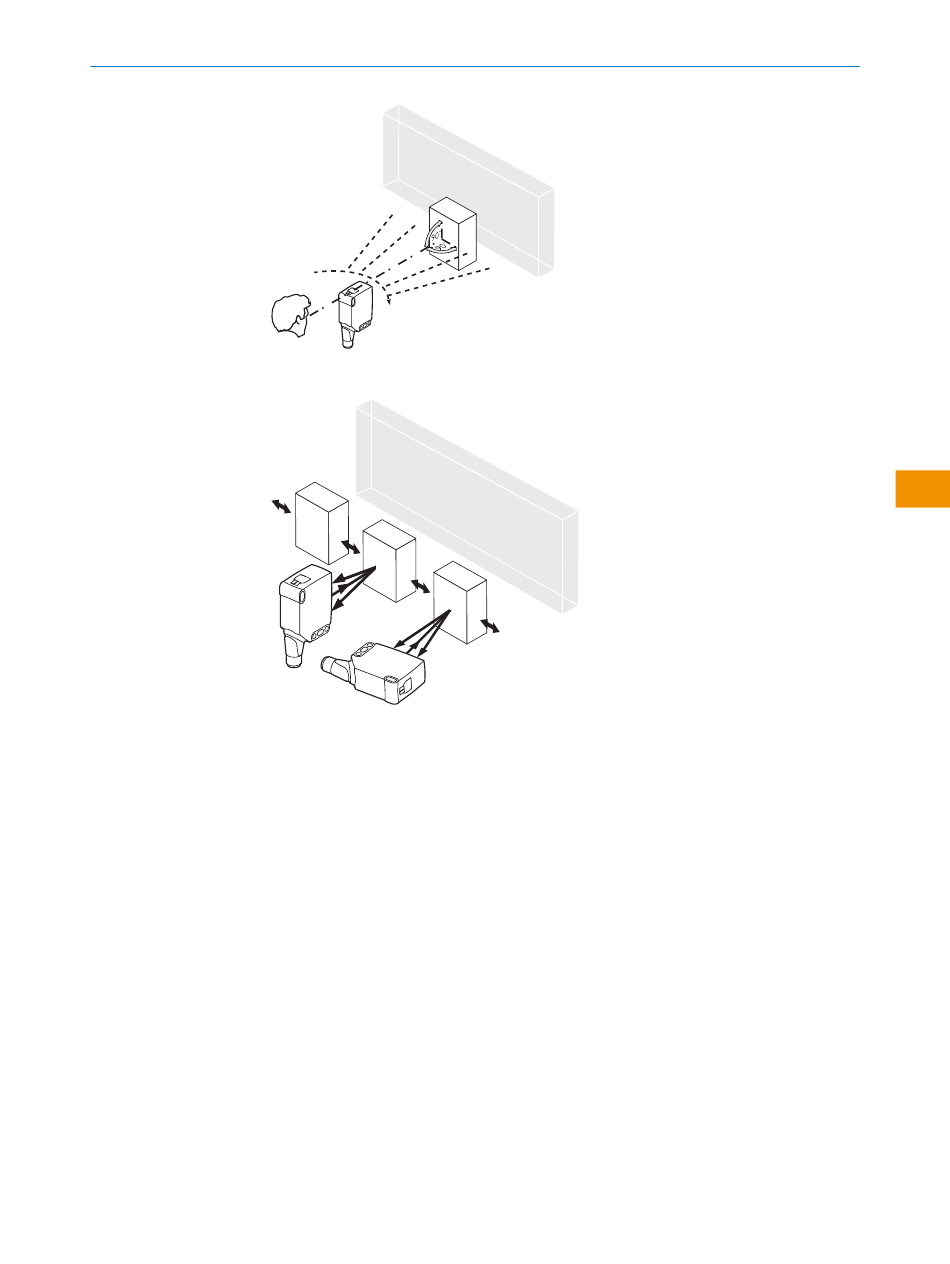

Abbildung 3: Ausrichtung 1
WTS16
Abbildung 4: Ausrichtung 1
WTS16 MultiPulse sind Reflexions-Lichttaster mit Hintergrundausblendung. Abhängig
von der Remissionsgrad des zu detektierenden Objekts und des evtl. sich dahinter
befindlichen Hintergrunds, ist ein Mindestabstand (y) zwischen eingestelltem Schaltab‐
stand (x) und Hintergrund einzuhalten.
Die Einsatzbedingungen prüfen:
Schaltabstand und Distanz zum Objekt und Hintergrund sowie Remissionsvermögen
des Objekts mit dem zugehörigen Diagramm abgleichen (x = Schaltabstand, y =
Mindestabstand zwischen eingestelltem Schaltabstand und Hintergrund (weiß, 90%))
Remissionsgrad: 6 % = schwarz 1, 18 % = grau 2, 90 % = weiß 3 (bezogen auf
Standardweiß nach DIN 5033). Wir empfehlen, die Einstellung mit einem Objekt von
niedriger Remissionsgrad vorzunehmen.
Die minimale Distanz (= y) für die Hintergrundausblendung kann aus dem Diagramm
[ Abbildung 5 1] wie folgt ermittelt werden:
Beispiel: x = 400 mm, y = 80 mm. D. h. der Hintergrund (weiß, 90%) wird ab einer
Distanz von > 80 mm vom eingestellten Schaltabstand ausgeblendet.
