6.2 Verificar as condições de uso
8027562.1P2W/2024-11-21 | SICK
Sujeito a alteração sem aviso prévio

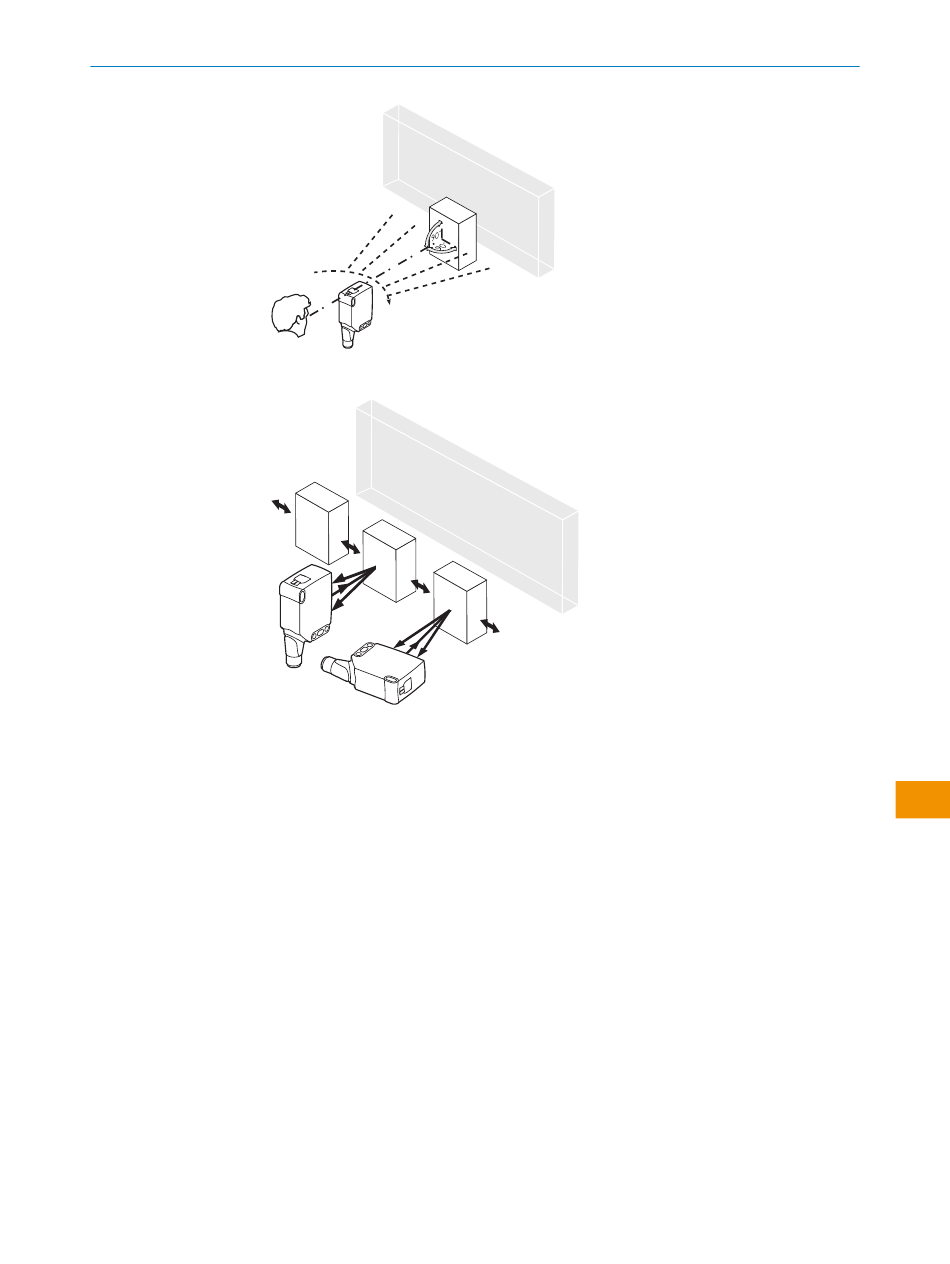

Figura 3: Alinhamento 1
WTS16
Figura 4: Alinhamento 1
WTS16 MultiPulse são sensores fotoelétricos de reflexão com supressão do fundo.
Dependendo do percentual de reflexão difusa do objeto a ser detectado e do fundo que
pode estar atrás dele, deve ser mantida uma distância mínima (y) entre a distância de
comutação definida (x) e o fundo.
Verificar as condições de uso:
comparar a distância de comutação e a distância ao objeto e ao fundo, bem como o
percentual de reflexão difusa do objeto com o diagrama correspondente (x = distância
de comutação, y = distância mínima entre a distância de comutação ajustada e o
fundo (branco, 90%)) percentual de reflexão difusa: 6% = preto 1, 18% = cinza 2,
90% = branco 3 (com base no padrão branco da norma DIN 5033). Recomendamos
realizar a configuração com um objeto com baixo percentual de reflexão difusa.
A distância mínima (=y) para a supressão do fundo pode ser determinada a partir do
gráfico [ figura 5 1] do seguinte modo:
Exemplo: x = 400 mm, y = 80 mm. Isto é, o fundo (branco, 90%) é suprimido a partir de
uma distância de > 80 mm da distância de comutação ajustada.
