ISTRUZIONI PER L'USO
4 Montaggio
it
5 Installazione elettrica
72 I S T R U Z I O N I P E R L ' U S O | W16 MultiPulse
Montare il sensore su una staffa di fissaggio adatta (vedi il catalogo degli accessori
SICK).
WTS16

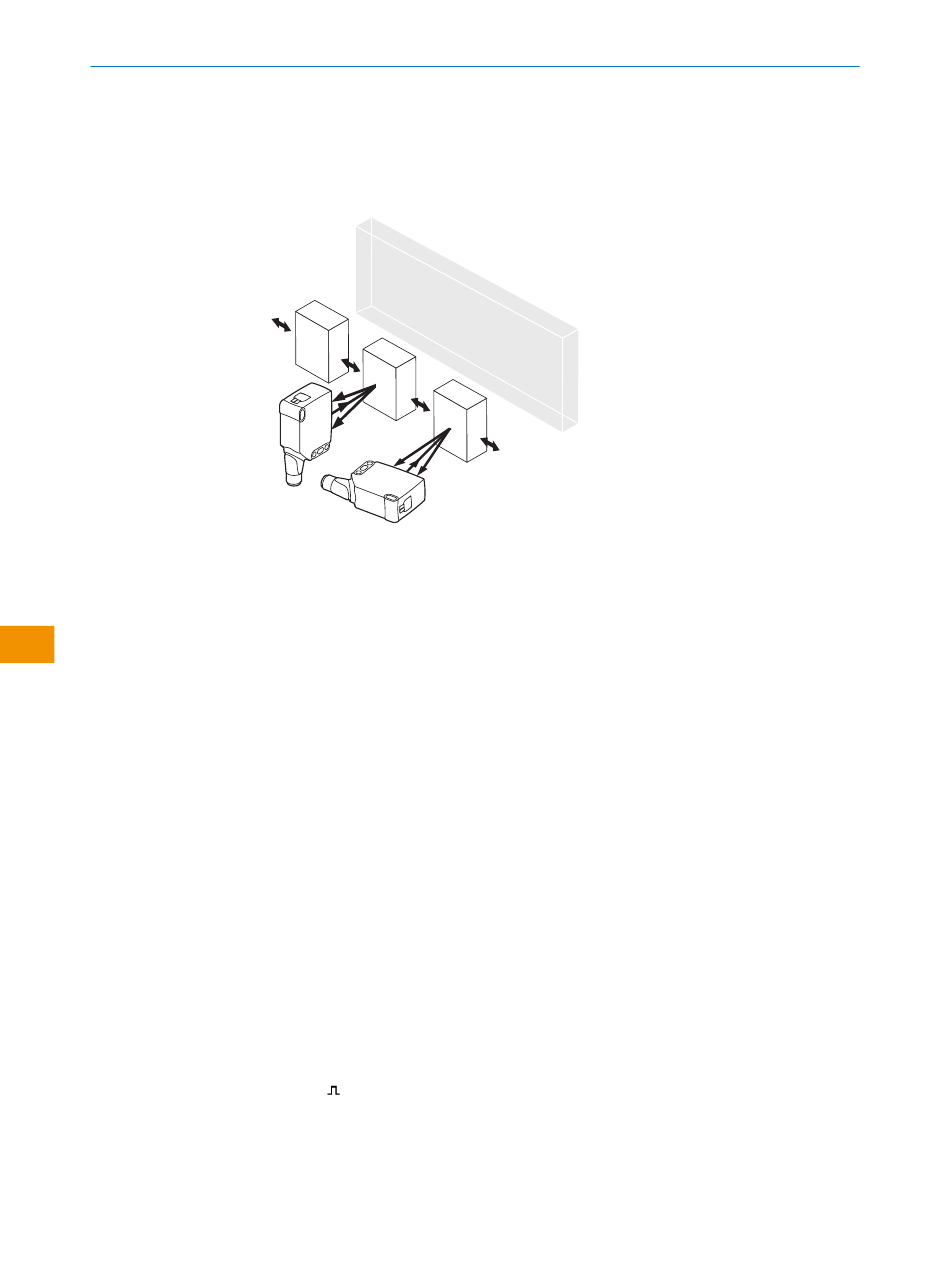

Figura 2: Allineamento del sensore rispetto alla direzione dell'oggetto
Rispettare la coppia di serraggio massima consentita del sensore di 1.3 Nm.
Rispettare la direzione preferenziale dell'oggetto in relazione al sensore, cfr.
pagina 72.
Funzionamento in modalità I/O standard:
Il collegamento dei sensori deve avvenire in assenza di tensione. In base al tipo di
collegamento si devono osservare le seguenti informazioni:
– Collegamento a spina: assegnazione pin
– Cavo: colore filo
Solamente in seguito alla realizzazione di tutti i collegamenti elettrici, ripristinare e
accendere l'alimentazione elettrica.
Funzionamento in modalità IO-Link: collegare il dispositivo al IO-Link Master adatto.
Per IODD/messa a terra funzionale integrare nel Master o nell'unità di controllo. Sul
sensore lampeggia il LED verde. IODD e messa a terra funzionale possono essere
scaricati con il cod. articolo da www.sick.com.
Spiegazione della terminologia di collegamento utilizzata nelle tabelle seguenti:
BN = marrone
WH = bianco
BU = blu
BK = nero
MF (configurazione Pin 2) = ingresso esterno, Teach-in
Q /C: P
L1
L+ = tensione di alimentazione (U
M = massa
)
V
Contenuti soggetti a modifiche senza preavviso
v. figura 2,
