6.2 Skontrolować warunki eksploatacji
8027562.1P2W/2024-11-21 | SICK
Z zastrzeżeniem zmiany bez powiadomienia

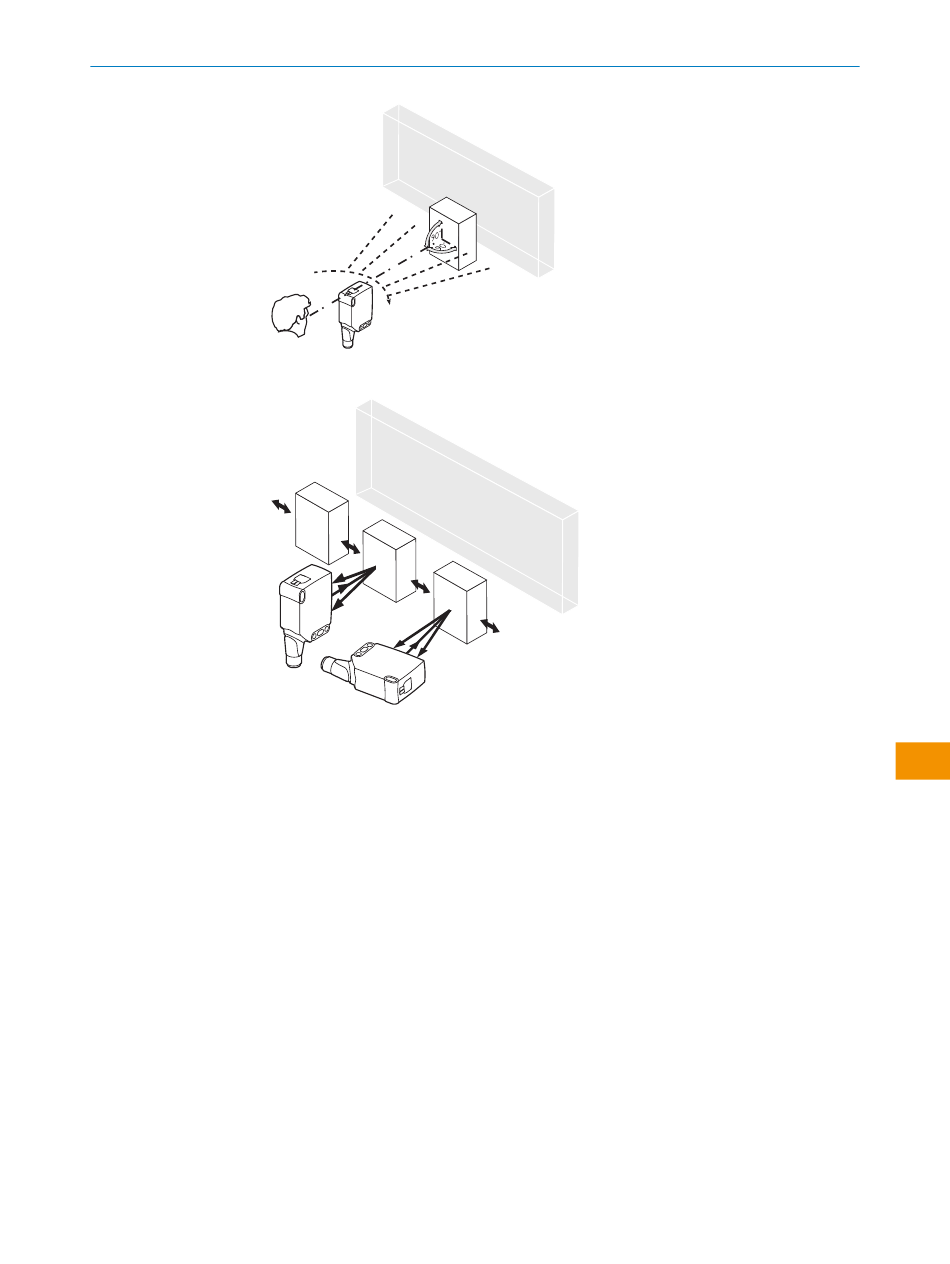

Rysunek 3: Ustawienie 1
WTS16
Rysunek 4: Ustawienie 1
WTS16 MultiPulse to fotoprzekaźniki odbiciowe z funkcją tłumienia tła. W zależności od
współczynnika remisji wykrywanego obiektu oraz znajdującego się ew. za nim tła, musi
być zachowany odstęp minimalny (y) pomiędzy ustawionym zasięgiem (x) a tłem.
Kontrola warunków eksploatacji:
Porównać zasięg i odległość od obiektu lub tła oraz zdolność remisji obiektu z odpo‐
wiednim wykresem (x = zasięg, y = odstęp minimalny pomiędzy ustawionym zasięgiem
i maskowaniem tła (białe, 90%)), współczynnik remisji: 6% = czarne 1, 18% = szare
2, 90% = białe 3 (w odniesieniu do standardowej bieli wg DIN 5033). Zalecane jest
przeprowadzenie ustawienia przy użyciu obiektu o niskim współczynniku odbicia.
Minimalną odległość (= y) dla tłumienia tła można obliczyć na podstawie wykresu
[ rysunek 5 1] w następujący sposób:
przykład: x = 400 mm, y = 80 mm. Oznacza to, że tło (białe, 90%) jest maskowane od
odległości > 80 mm od ustawionego zasięgu.
