3 Description du produit
3.1 Identification du produit via le SICK Product ID
3.2 Éléments de commande et d'affichage
3.3 Interface de communication IO-Link
8027562.1P2W/2024-11-21 | SICK
Sujet à modification sans préavis
SICK Product ID
Le SICK Product ID désigne le produit de manière unique. Il sert en même temps
d'adresse pour la page web avec des informations sur le produit.
Le SICK Product ID est composé du nom de l'hôte pid.sick.com, de la référence (P/N) et
du numéro de série (S/N), chacun séparé par un tiret.
Pour de nombreux produits, le SICK Product ID est indiqué sous forme de texte ou de
QR-code sur la plaque signalétique et/ou sur l'emballage.

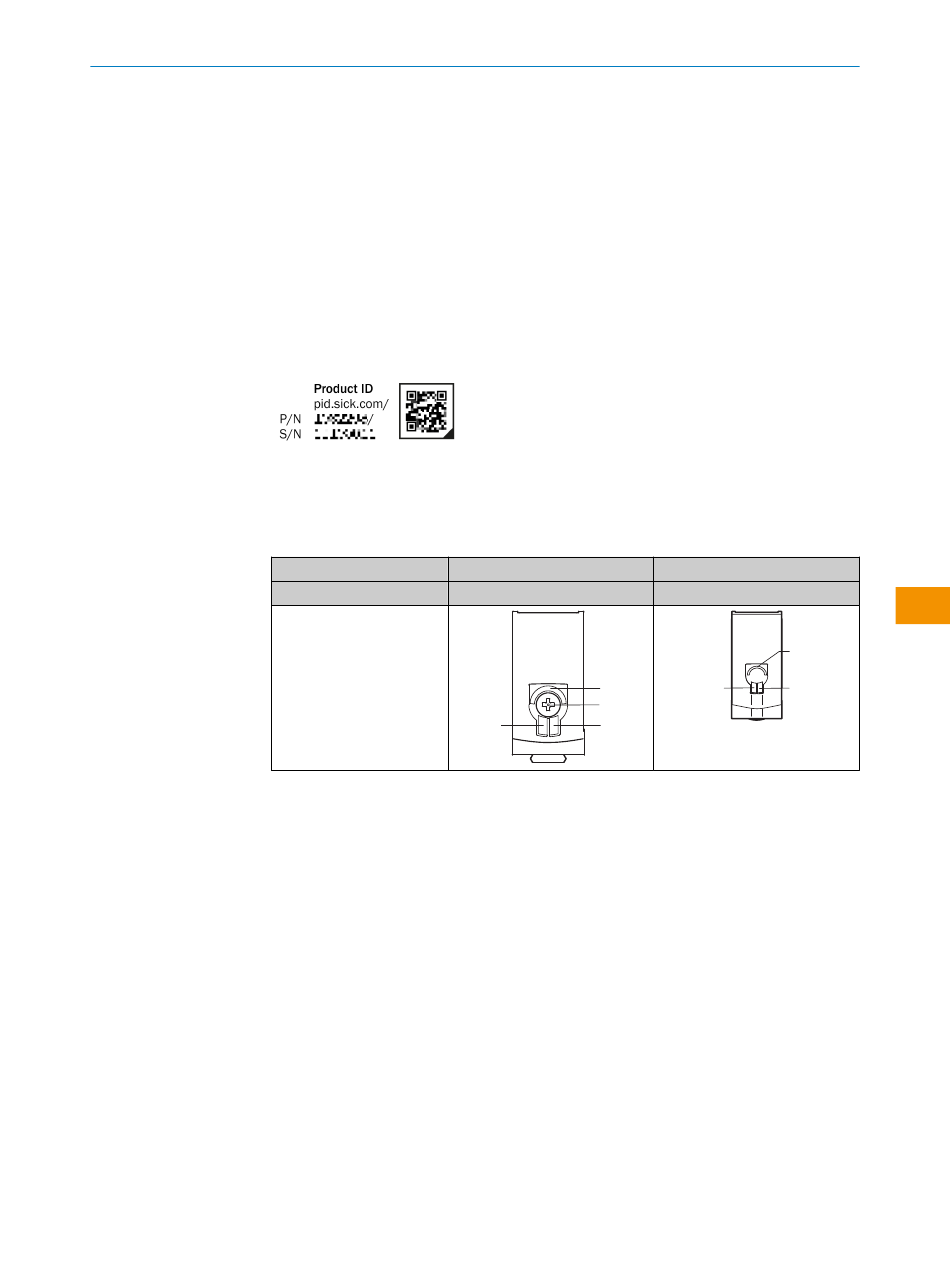

Illustration 1: SICK Product ID
Tableau 1: Éléments de commande et d'affichage
WTS16-
BluePilot bleu : indication de la distance de commutation
1
Bouton poussoir rotatif / Potentiomètre / Bouton de Teach: réglage de la distance de
2
commutation
LED jaune : état réception de lumière
3
LED verte : tension d'alimentation active
4
Le produit dispose de l'interface de communication IO-Link.
La communication IO-Link est un système de communication IO-Link Master-Device.
Le produit peut être utilisé en mode E/S standard (SIO) ou en mode IO-Link (IOL).
Toutes les fonctions d'automatisation et autres réglages des paramètres sont effectifs
en mode IO-Link et en mode E/S standard.
Les fonctions suivantes sont prises en charge via l'interface de communication stan‐
dard IO-Link :
• Réglages flexibles du capteur
•
Transmission numérique des signaux des capteurs vers le IO-Link Master
• Visualisation et paramétrage du capteur
• Diagnostic/Condition Monitoring
NOTICE D'INSTRUCTIONS
-xxxxxx20
Bouton poussoir rotatif
1
2
4 3
N O T I C E D ' I N S T R U C T I O N S | W16 MultiPulse
-xxxxxx00
Réglage prédéfini
1
4 3
