6.2 Controllare le condizioni d'impiego
8027562.1P2W/2024-11-21 | SICK
Contenuti soggetti a modifiche senza preavviso

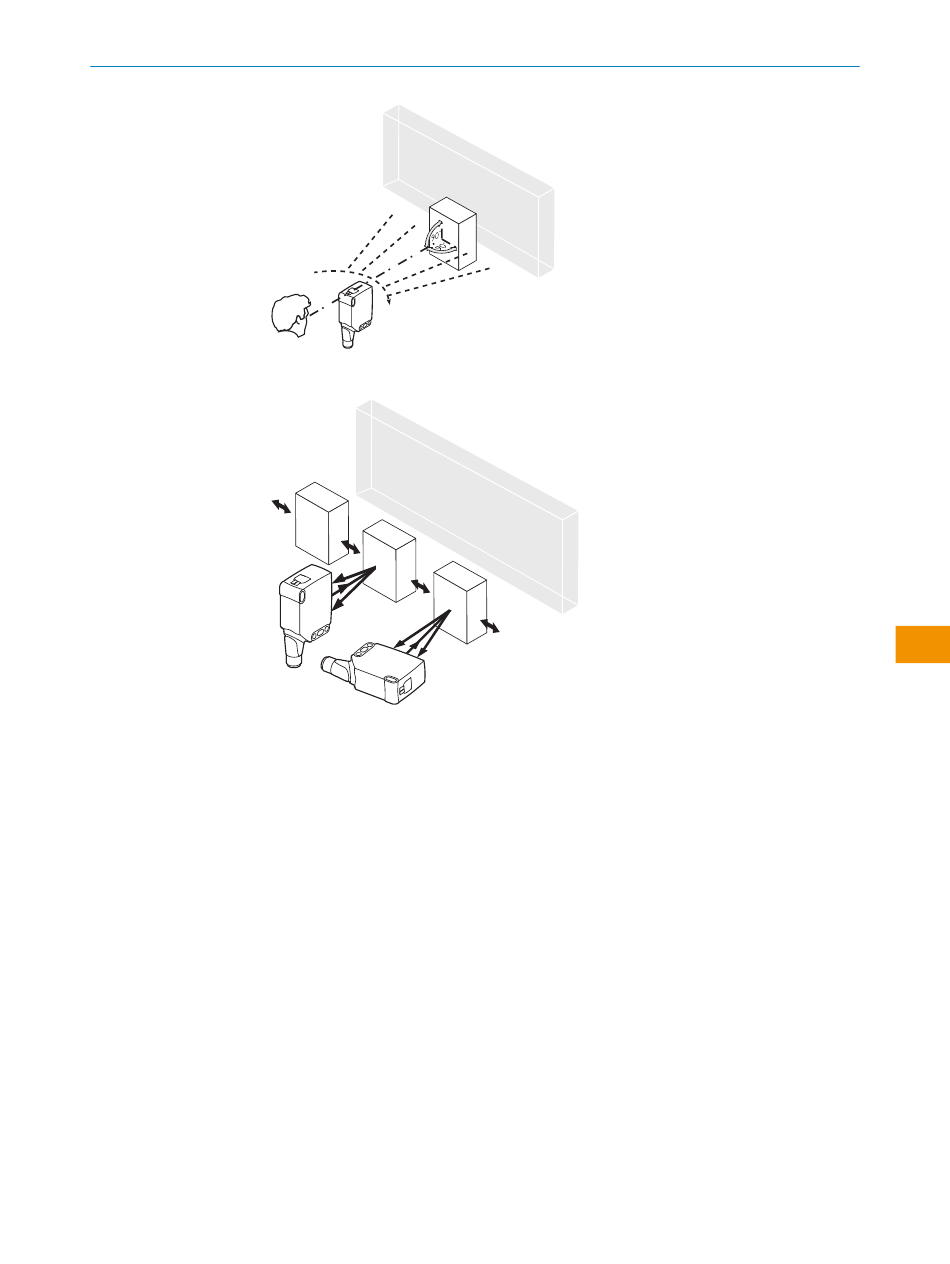

Figura 3: Allineamento 1
WTS16
Figura 4: Allineamento 1
IWTS16 MultiPulse sono sensori fotoelettrici energetici con soppressione di sfondo.
A seconda del coefficiente di riflessione dell'oggetto da rilevare e dello sfondo ev.
nascosto, è necessario osservare una distanza minima (y) tra distanza di lavoro (x)
impostata e sfondo.
Controllare le condizioni di utilizzo:
Confrontare distanza di lavoro e distanza da oggetto e sfondo così come capacità di
remissione dell'oggetto con il rispettivo diagramma (x = distanza di lavoro, y = distanza
minima tra distanza di lavoro impostata e sfondo (bianco, 90%)) grado di remissione:
6% = nero 1, 18% = grigio 2, 90% = bianco 3 (rispetto a bianco standard DIN 5033).
Si consiglia di effettuare l'impostazione con un oggetto di grado di remissione basso.
La distanza minima (= y) per la soppressione di sfondo può essere determinata in base
al diagramma [ figura 5 1] nel modo seguente:
Esempio: x = 400 mm, y = 80 mm. Questo significa che lo sfondo (bianco 90%) viene
soppresso a partire da una distanza > 80 mm dalla distanza di lavoro impostata.
