Français

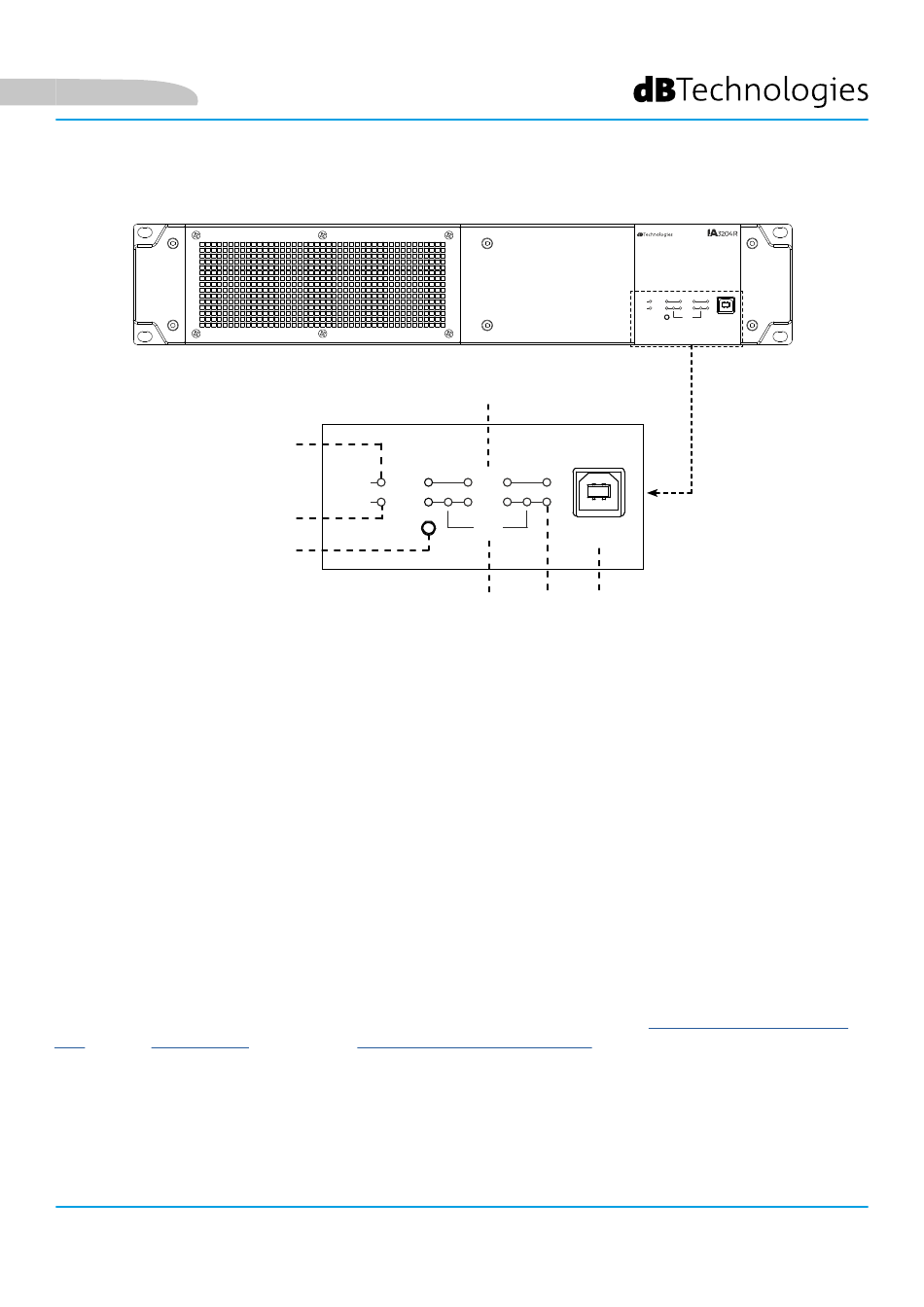

SECTION ENTRÉE, SORTIE ET COMMANDE
1. REMOTE ACTIVE LED
Quand elle est allumée fixe, cette LED indique que la connexion RDNet ou USB est active ; quand elle clignote, elle
indique
un signal d'alarme de l'amplificateur.
2. POWER/STANDBY LED
Quand elle est allumée fixe, cette LED donne une indication sur l'état de l'amplificateur ; quand elle clignote, elle
signale que l'amplificateur est en standby.
3. RESET BUTTON
Appuyer sur ce bouton trois secondes pour redémarrer l'amplificateur. Maintenir la pression 10 secondes pour
rappeler les paramètres d'usine.
4. BRIDGE MODE
Ces LED indiquent le fonctionnement des canaux 1-2 et 3-4 en mode bridge.
5. SIGNAL
Cette LED indique un signal sur un des quatre canaux de sortie.
6. USB DATA CONTROL
Ce port standard USB de type B permet de commander l'unité avec le logiciel AURORA NET et de mettre à jour le
micrologiciel avec USB BURNER MANAGER. Pour toute information, consulter le
com section "DOWNLOADS" et le chapitre
7. PEAK FAULT
Cette LED signale l'intervention du limiteur de crête de la sortie. Elle signale également les disfonctionnements de
l'amplificateur et du canal dédié.
IA3204R
1
CH1
Remote
Active
Power /
Standby
2
3
4 Channels Digital Amplifier
MISE À JOUR DU MICROLOGICIEL
7
CH2 CH3 CH4
Peak
Fault
Signal
Bridge
USB Data
Mode
Control
8x8 DSP Matrix
4 5
6
sitehttp://www.dbtechnologies.
dans ce manuel.
CH1 CH2 CH3 CH4
Remote
Peak
Active
Fault
Power /
Signal
Standby
Bridge
Mode USB Data
Control
4 Channels Digital Amplifier 8x8 DSP Matrix
Code 420120450 REV. 1.0
79
