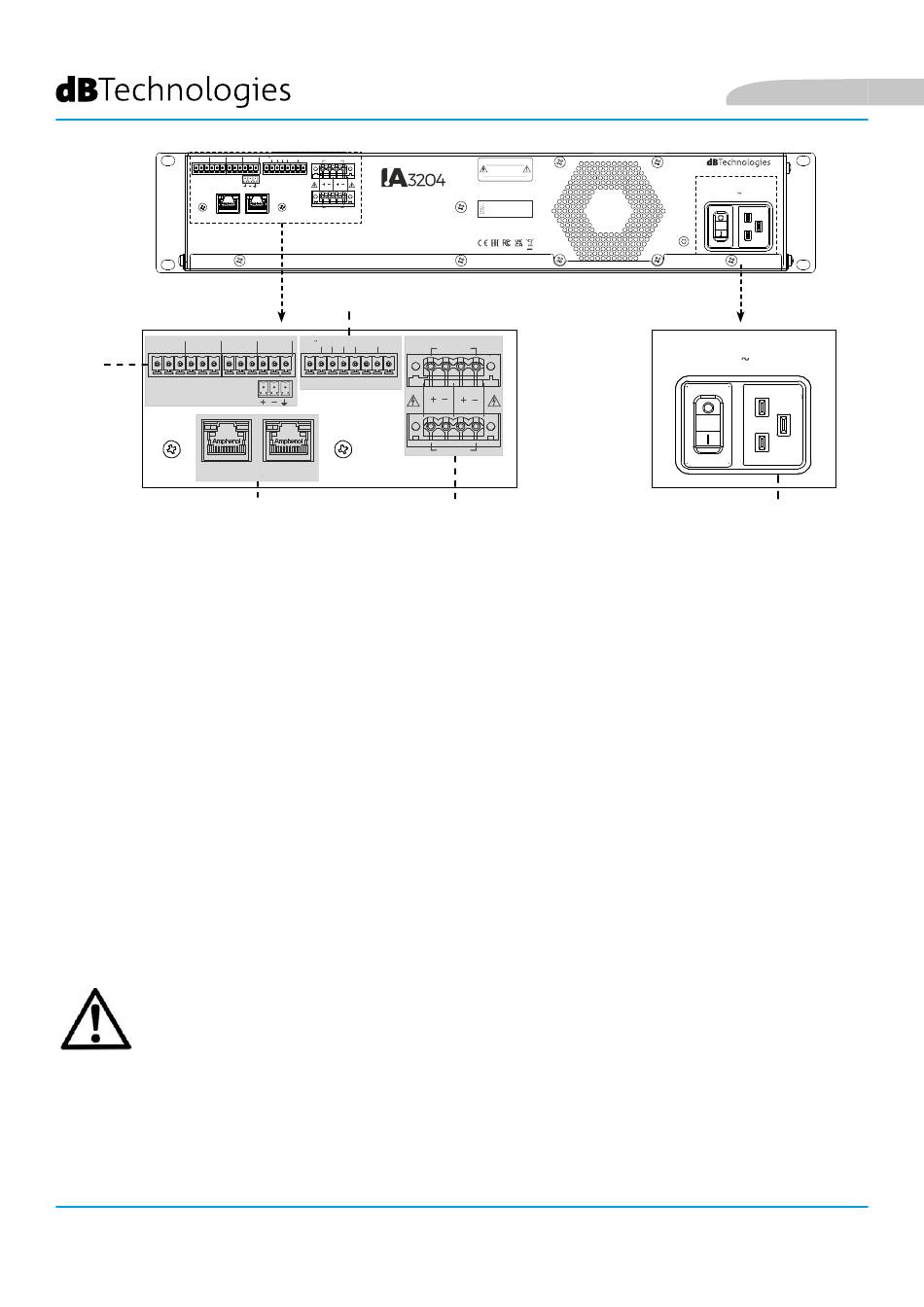

8. ENTRADAS DE AUDIO ANALÓGICAS
Entradas de audio analógicas en el conector Euroblock 3,81 mm.
9. CONTROLES
Conexiones en formato Euroblock 3,81 mm que se pueden utilizar como GPI, GPO, analógico y como entrada
standby específica. Para más información, consulte el apartado dedicado a GPIO en este manual.
10. PUERTOS RDNET
Conexión en formato RJ45 para el control del amplificador mediante interfaces hardware RDNET CONTROL 2 o
RDNET CONTROL 8.
11. POWER OUTPUT
Salidas de potencia en conector Euroblock 5,08 mm La impedancia de salida utilizable es de 4, 8 o 16 ohmios en
el modo de un canal o bien 8 o 16 ohmios en el modo bridge, siendo posible controlar sistemas de 100 V o 70 V.
dB Technologies ha creado unos preajustes para altavoces pasivos propietarios que se pueden cargar mediante el
software AURORA NET para una experiencia de escucha óptima.
SECCIÓN DE ALIMENTACIÓN
12. TOMA DE ALIMENTACIÓN
Permite la conexión del cable de alimentación suministrado. La alimentación es de tipo full range.
¡ATENCIÓN
• No obstruya las aletas posteriores de refrigeración del amplificador. En caso de
calentamiento excesivo, el volumen del sonido se reduce gradualmente hasta que la
temperatura del módulo se estabiliza. El volumen se restablece automáticamente cuando
se alcanza la temperatura correcta de funcionamiento.
• En caso de fallo, corte inmediatamente la alimentación y desconecte el módulo de la red.
Diríjase a un centro de asistencia autorizado.
• No intente abrir el amplificador de ninguna manera.
• Compruebe periódicamente el estado de los cables utilizados para las conexiones
IA3204R
