4. ESEMPI DI UTILIZZO

Di seguito sono riportati a titolo di esempio alcuni utilizzi comuni dell'amplificatore IA3204R.

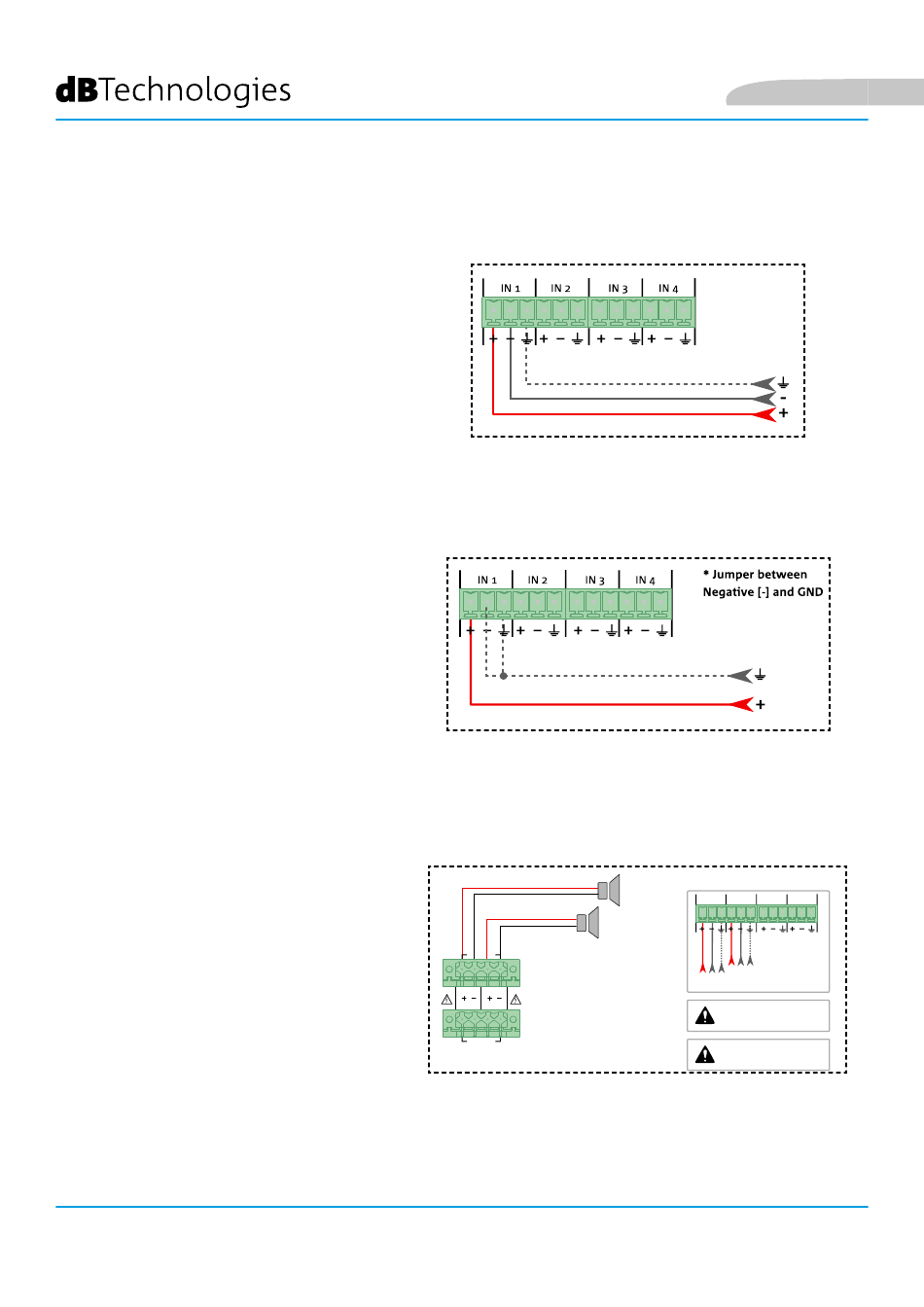

CABLAGGI INGRESSI

INGRESSO ANALOGICO BILANCIATO

Collegare i due poli positivo e negativo e la
massa del segnale in ingresso ai corrispettivi
sull'ingresso dell'amplificatore desiderato come
indicato dall'etichetta.

INGRESSO ANALOGICO SBILANCIATO

Collegare il polo positivo e la massa (collegata
al polo negativo) del segnale in ingresso al
corrispettivo sull'ingresso dell'amplificatore.

CABLAGGI USCITE

STEREO SETUP

Collegamento di una coppia di speaker in
modalità stereo. Richiamare il corretto setup
da AURORA NET nella sezione Setup => Output.
L'impedenza minima deve essere di 4 Ohm.
IA3204R
20
O U T 2
+ B R I D G E
O U T 1 O U T 2
O U T 3 O U T 4
+ B R I D G E
S T E R E O S e t u p
+ B R I D G E
O U T 1 O U T 2
O U T 3 O U T 4
+ B R I D G E
Italiano
O U T 1
I N 1 I N 2 I N 3 I N 4
D e f a u l t I n p u t C o n f i g u r a t i o n
M i n i m u m i n p e d a n c e
4 o m h
D o n ' t c o n n e c t a n y
O u t p u t t o G r o u n d
O U T 1
I N 1 I N 2 I N 3 I N 4
Cod. 420120450 REV. 1.0
D e f a u l t B r i d g e I n p u t C o n f i g u r a t i o n
M i n i m u m i n p e d a n c e
8 o m h
D o n ' t c o n n e c t a n y
O u t p u t t o G r o u n d
