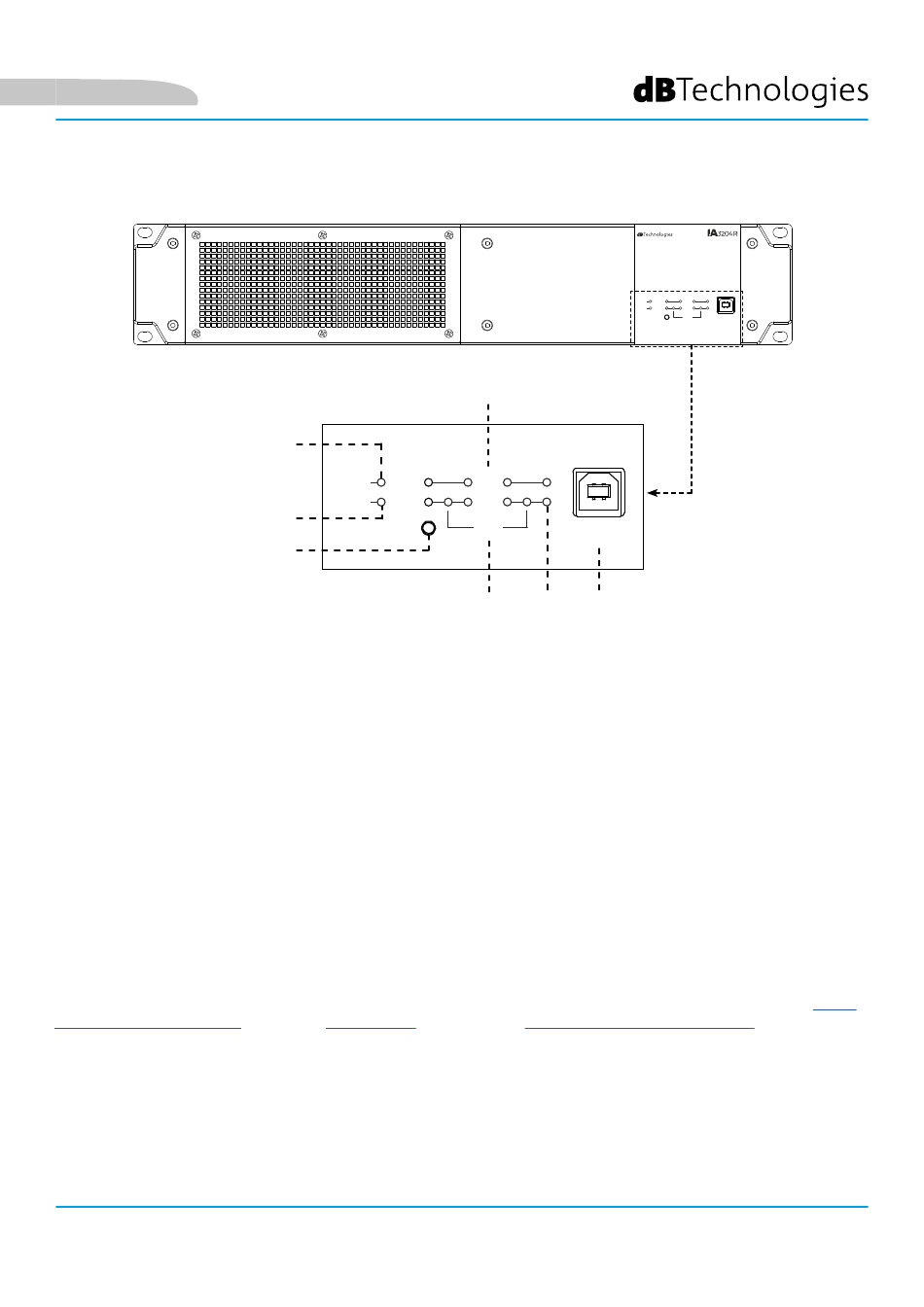

SECCIÓN DE ENTRADA, SALIDA Y CONTROL
1. REMOTE ACTIVE LED
Cuando está encendido fijo, este led indica que está activada la conexión RDNet o USB; si parpadea indica
un aviso del amplificador.
2. POWER/STANDBY LED
Cuando está encendido fijo, este led indica el estado del amplificador; cuando parpadea, indica que el
amplificador se encuentra en standby.
3. RESET BUTTON
El amplificador se reinicia al pulsar este botón durante más de tres segundos. Si se mantiene pulsado durante más
de 10 segundos, en el amplificador se restaura la configuración predeterminada de fábrica.
4. BRIDGE MODE
Estos ledes indican el funcionamiento de los canales 1-2 y 3-4 en el modo bridge (o modo puente).
5. SIGNAL
Este led indica la presencia de señal en uno de los cuatro canales de salida.
6. USB DATA CONTROL
Gracias a este puerto estándar USB de tipo B, es posible controlar la unidad con software AURORA NET y realizar
la actualización del firmware mediante USB BURNER MANAGER. Para más información, consulte en el sitio
www.dbtechnologies.com
manual.
7. PEAK FAULT
Este led indica la actuación del limitador de pico de la salida. Se utiliza también para indicar fallos del amplificador
y del canal específico.
