4. VERWENDUNGSBEISPIELE

Nachfolgend sind einige häufige Verwendungszwecke des IA3204R-Verstärkers aufgeführt.

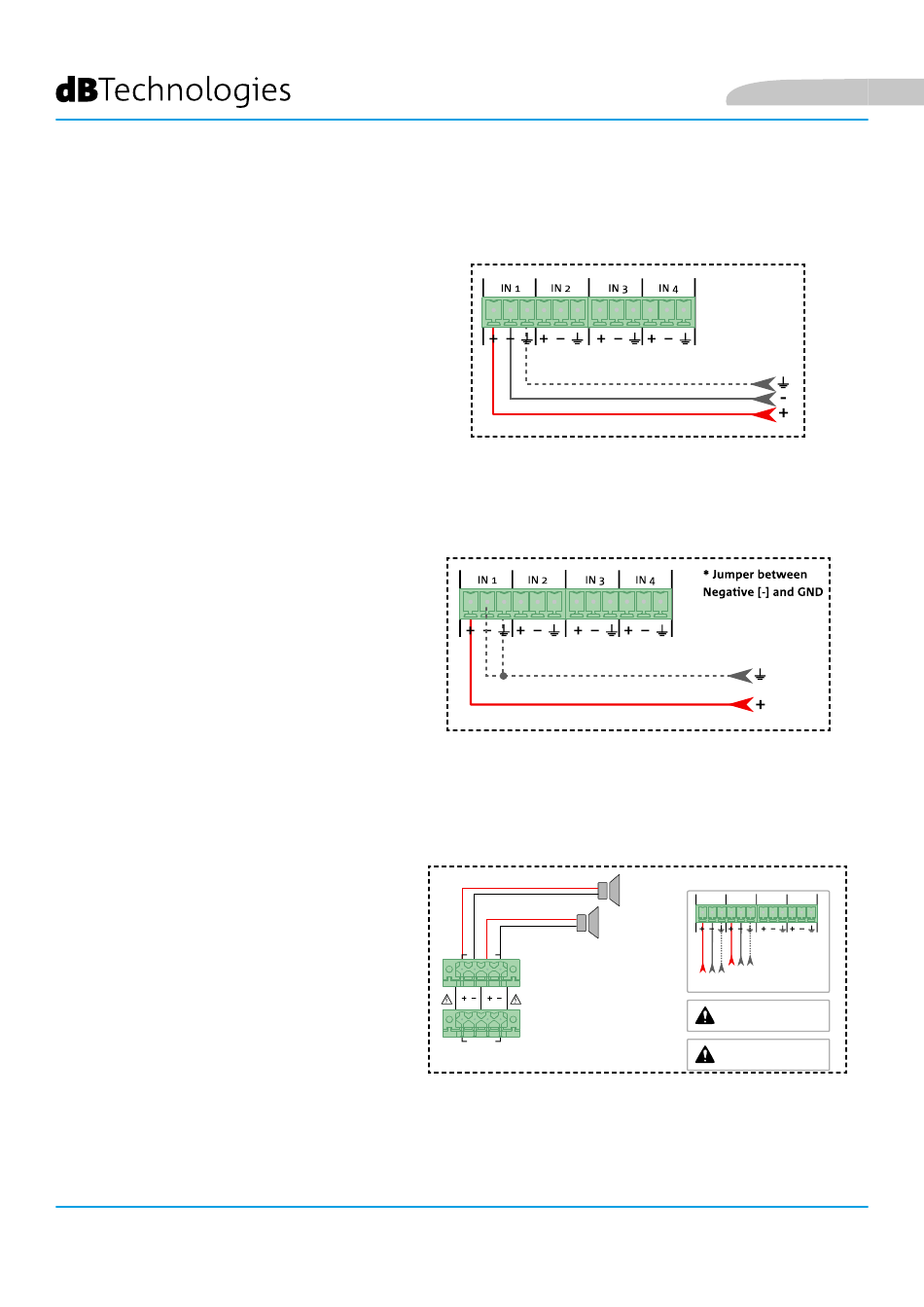

EINGANGSVERKABELUNG

SYMMETRISCHER ANALOGEINGANG

Verbinden Sie die beiden Plus- und Minuspole
und die Masse des Eingangssignals mit den
entsprechenden Polen am gewünschten
Verstärkereingang, wie auf dem Etikett
angegeben.

UNSYMMETRISCHER ANALOGEINGANG

Verbinden Sie den Pluspol und die (am Minuspol
angeschlossene) Masse des Eingangssignals mit
dem entsprechenden Pol am Verstärkereingang.

AUSGANGSVERKABELUNG

STEREO SETUP

Anschluss eines Lautsprecherpaars im
Stereomodus. Rufen Sie das korrekte Setup von
AURORA NET in der Sektion Setup=> Output auf.
Die Mindestimpedanz muss 4 Ohm betragen.
IA3204R
68
O U T 2
+ B R I D G E
O U T 1 O U T 2
O U T 3 O U T 4
+ B R I D G E
S T E R E O S e t u p
+ B R I D G E
O U T 1 O U T 2
O U T 3 O U T 4
+ B R I D G E
Deutsch
O U T 1
I N 1 I N 2 I N 3 I N 4
D e f a u l t I n p u t C o n f i g u r a t i o n
M i n i m u m i n p e d a n c e
4 o m h
D o n ' t c o n n e c t a n y
O u t p u t t o G r o u n d
O U T 1
I N 1 I N 2 I N 3 I N 4
Code 420120450 REV. 1.0
D e f a u l t B r i d g e I n p u t C o n f i g u r a t i o n
M i n i m u m i n p e d a n c e
8 o m h
D o n ' t c o n n e c t a n y
O u t p u t t o G r o u n d
