Italiano

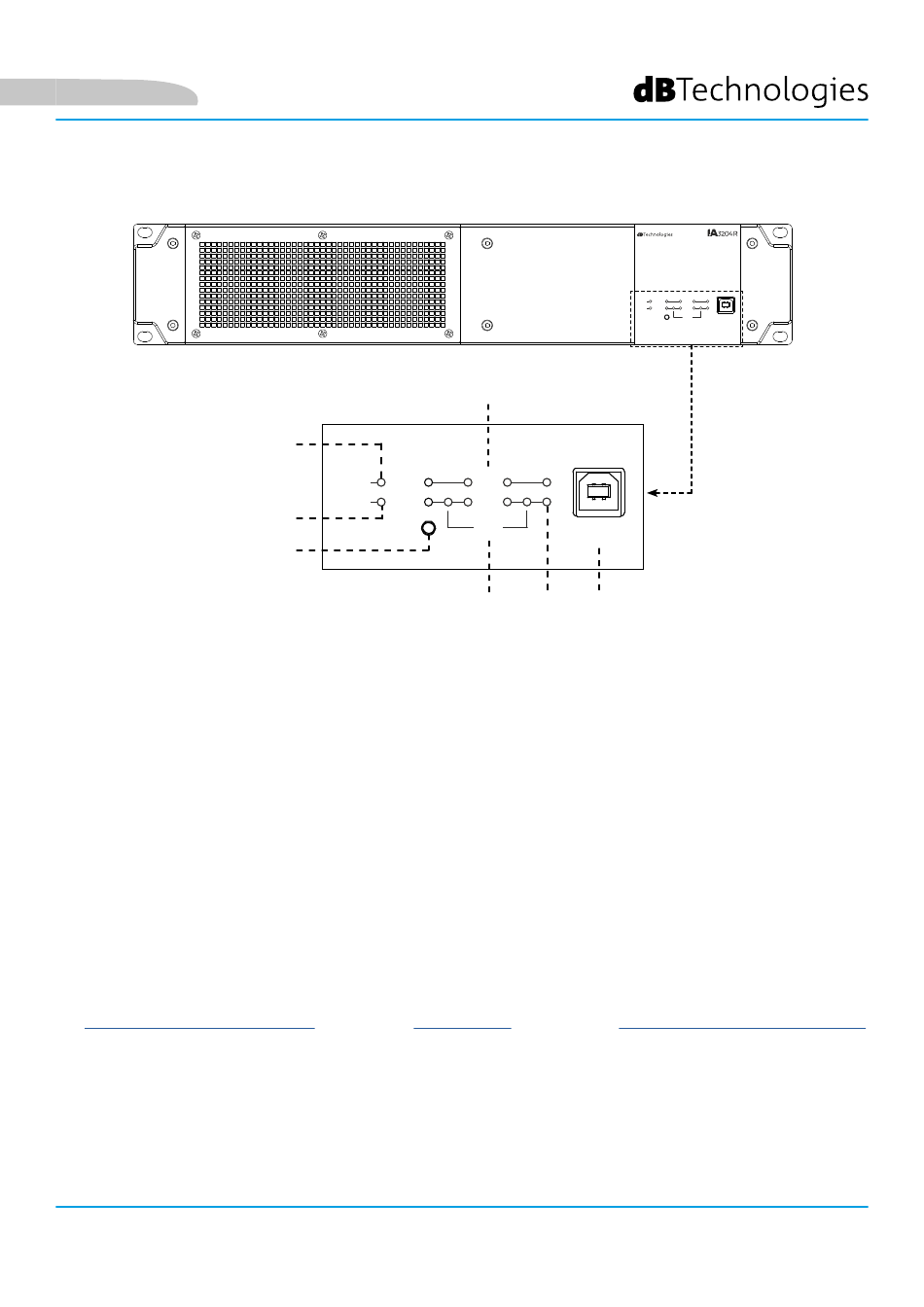

SEZIONE DI INGRESSO, USCITA E DI CONTROLLO

1. REMOTE ACTIVE LED
Quando è acceso in maniera fissa, questo LED indica che è attiva la connessione RDNet o USB; se lampeggia indica
un warning dell'amplificatore.
2. POWER/STANDBY LED
Quando è acceso in maniera fissa, questo LED fornisce un'indicazione sullo stato dell'amplificatore; quando
lampeggia segnala che l'amplificatore è in stato di standby.
3. RESET BUTTON
Quando questo pulsante viene premuto per più di tre secondi l'amplificatore si riavvia. Se viene mantenuto
premuto per più di 10 secondi riporta l'amplificatore alle impostazioni di fabbrica.
4. BRIDGE MODE
Questi LED indicano il funzionamento in modalità bridge dei canali 1-2 e 3-4.
5. SIGNAL
Questo LED indica la presenza di segnale su uno dei quattro canali in uscita.
6. USB DATA CONTROL
Grazie a questa porta standard USB di tipo B è possibile controllare l'unità con software AURORA NET ed
effettuare l'aggiornamento del firmware tramite USB BURNER MANAGER. Per ulteriori informazioni consultare il
sito http://www.dbtechnologies.com
su questo manuale.
7. PEAK FAULT
Questo LED segnala l'intervento del limiter di picco dell'uscita. È utilizzato anche per segnalare i
malfunzionamenti dell'amplificatore e del canale specifico.
IA3204R
1
CH1
Remote
Active
Power /
Standby
2
3
4 Channels Digital Amplifier
alla sezione "DOWNLOADS" ed il capitolo
7
CH2 CH3 CH4
Peak
Fault
Signal
Bridge
USB Data
Mode
Control
8x8 DSP Matrix
4 5
6
AGGIORNAMENTO DEL FIRMWARE
CH1 CH2 CH3 CH4
Remote
Peak
Active
Fault
Power /
Signal
Standby
Bridge
Mode USB Data
Control
4 Channels Digital Amplifier 8x8 DSP Matrix
Cod. 420120450 REV. 1.0
