4. EJEMPLOS DE UTILIZACIÓN
A continuación se muestran como ejemplo algunos usos comunes del amplificador IA3204R.

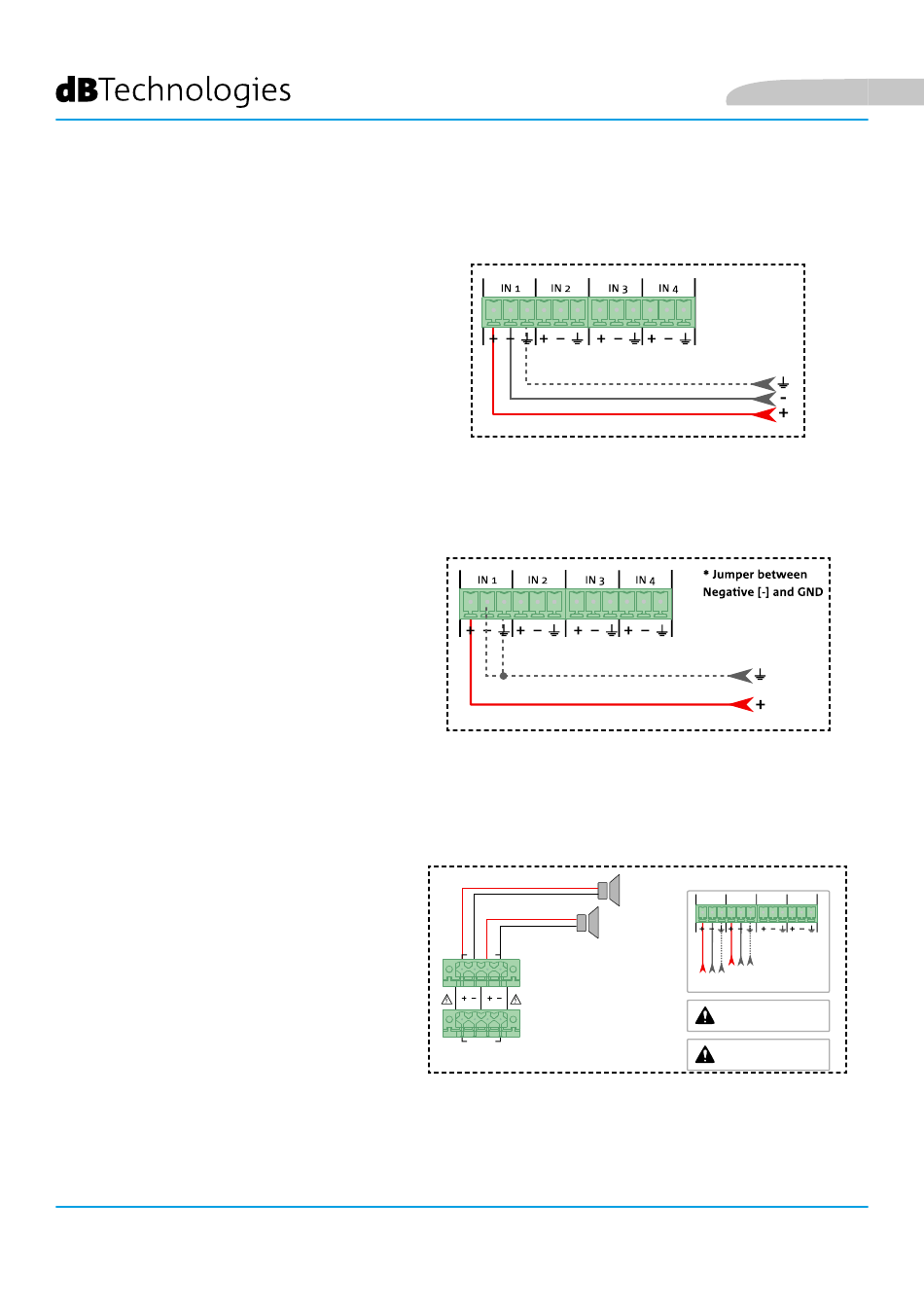

CABLEADO DE ENTRADAS

ENTRADA ANALÓGICA BALANCEADA
Conecte los polos positivo y negativo y la
masa de la señal de entrada a sus respectivos
alojamientos en la entrada del amplificador
deseado como se indica en la etiqueta.
ENTRADA ANALÓGICA NO BALANCEADA
Conecte el polo positivo y la masa (conectada
al polo negativo) de la señal a sus respectivos
alojamientos en la entrada del amplificador.

CABLEADO DE SALIDAS

STEREO SETUP

Conexión de una pareja de altavoces en el modo
estéreo. Recupere el ajuste desde AURORA NET
en la sección Setup => Output. La impedancia
mínima debe ser de 4 ohmios.
IA3204R
116
O U T 2
+ B R I D G E
O U T 1 O U T 2
O U T 3 O U T 4
+ B R I D G E
S T E R E O S e t u p
+ B R I D G E
O U T 1 O U T 2
O U T 3 O U T 4
+ B R I D G E
Español
O U T 1
I N 1 I N 2 I N 3 I N 4
D e f a u l t I n p u t C o n f i g u r a t i o n
M i n i m u m i n p e d a n c e
4 o m h
D o n ' t c o n n e c t a n y
O u t p u t t o G r o u n d
O U T 1
I N 1 I N 2 I N 3 I N 4
Cód. 420120450 REV. 1.0
D e f a u l t B r i d g e I n p u t C o n f i g u r a t i o n
M i n i m u m i n p e d a n c e
8 o m h
D o n ' t c o n n e c t a n y
O u t p u t t o G r o u n d
