Strömungswächter | FS20-dbEX
5 Anschließen
ACHTUNG!
Überprüfen, ob die Versorgungsspannung mit der
Nennspannung des Strömungswäch ters überein-
stimmt.
• Verbindung mit dem Kabel entsprechend dem
Anschlussbild (siehe Fig. 7) herstellen und
Versorgungsspannung anschließen. Die grüne
LED (Betriebsanzeige) leuchtet.
FS20-dbEX
10
rot/red
+UB
braun/brown
schwarz/black
-UB
ANSCHLIESSEN | ELECTRICAL CONNECTION

5 Electrical connection

CAUTION!
Check that the supply voltage corresponds with
the voltage rating shown on the system.

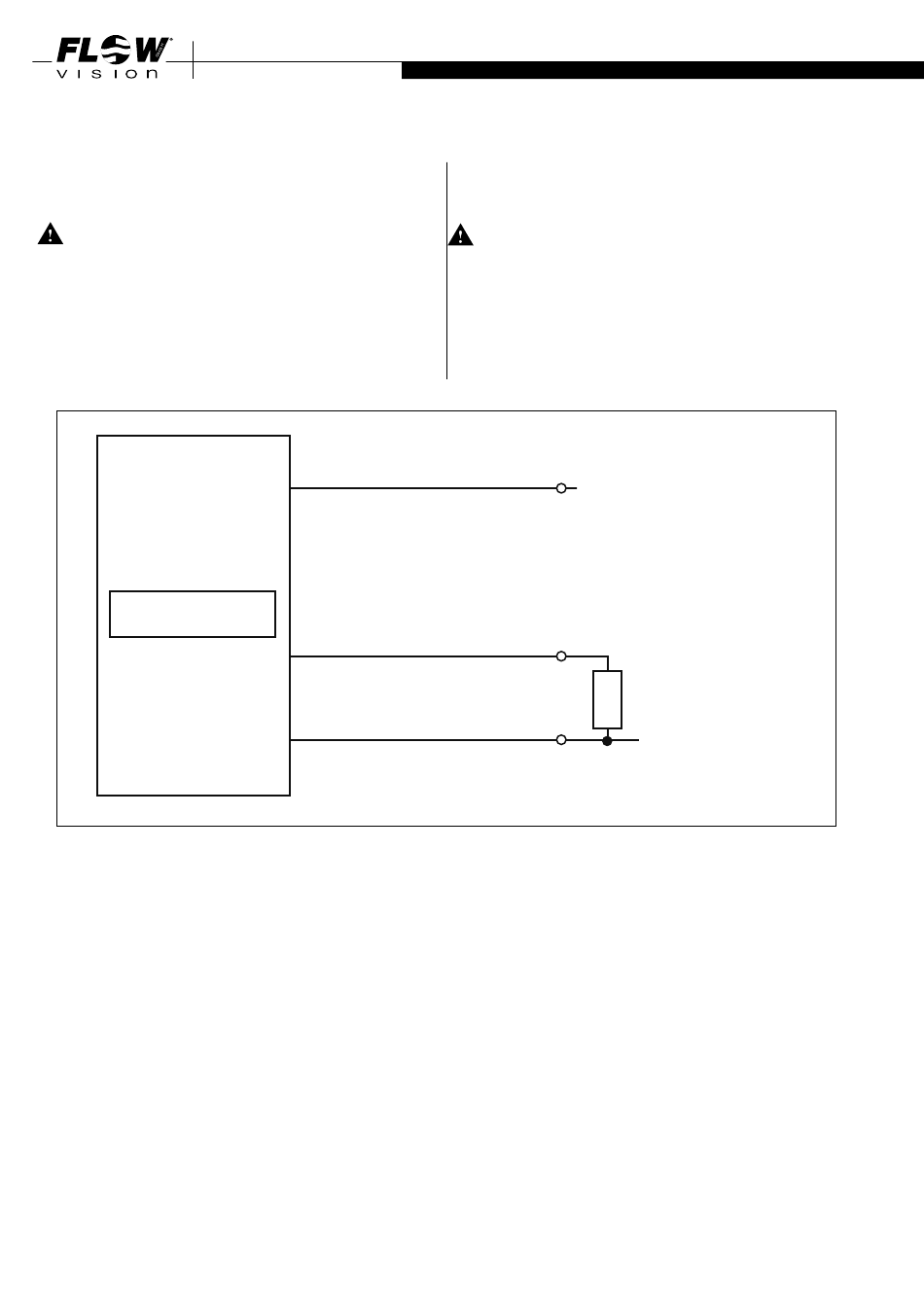

• Connect the cable according to the connection
diagram (see fig. 7) and connect power supply.
The green LED (status indication) lights.
+ DC 24 V
Meldeausgang
signal output
Last/load
max. 500 mA
– Minus
minus
Fig. 7
