Strömungswächter | FS20-dbEX
øi (Rohrinnendurchmesser)
øi (inside pipe diameter)
Strömungsmesser mit Sicherungsset wie folgt
befestigen (siehe Fig. 9):
– Erstes Glied der Kette (1) zwischen die Schelle
(3) spannen (Anzugsdrehmoment 10 Nm).
– Schraubglied (2) in das Kettenglied einhängen
und mit der stra en Kette verschließen.
Achtung!
Sicherungsset auf Festigkeit überprüfen!
Die Sicherungskette muss stra montiert werden.
Achtung!
Vor Inbetriebnahme das Rohrsystem unter Druck
setzen und es auf Festigkeit und Leckagen über-
prüfen.
8
MONTIEREN | INSTALLATION

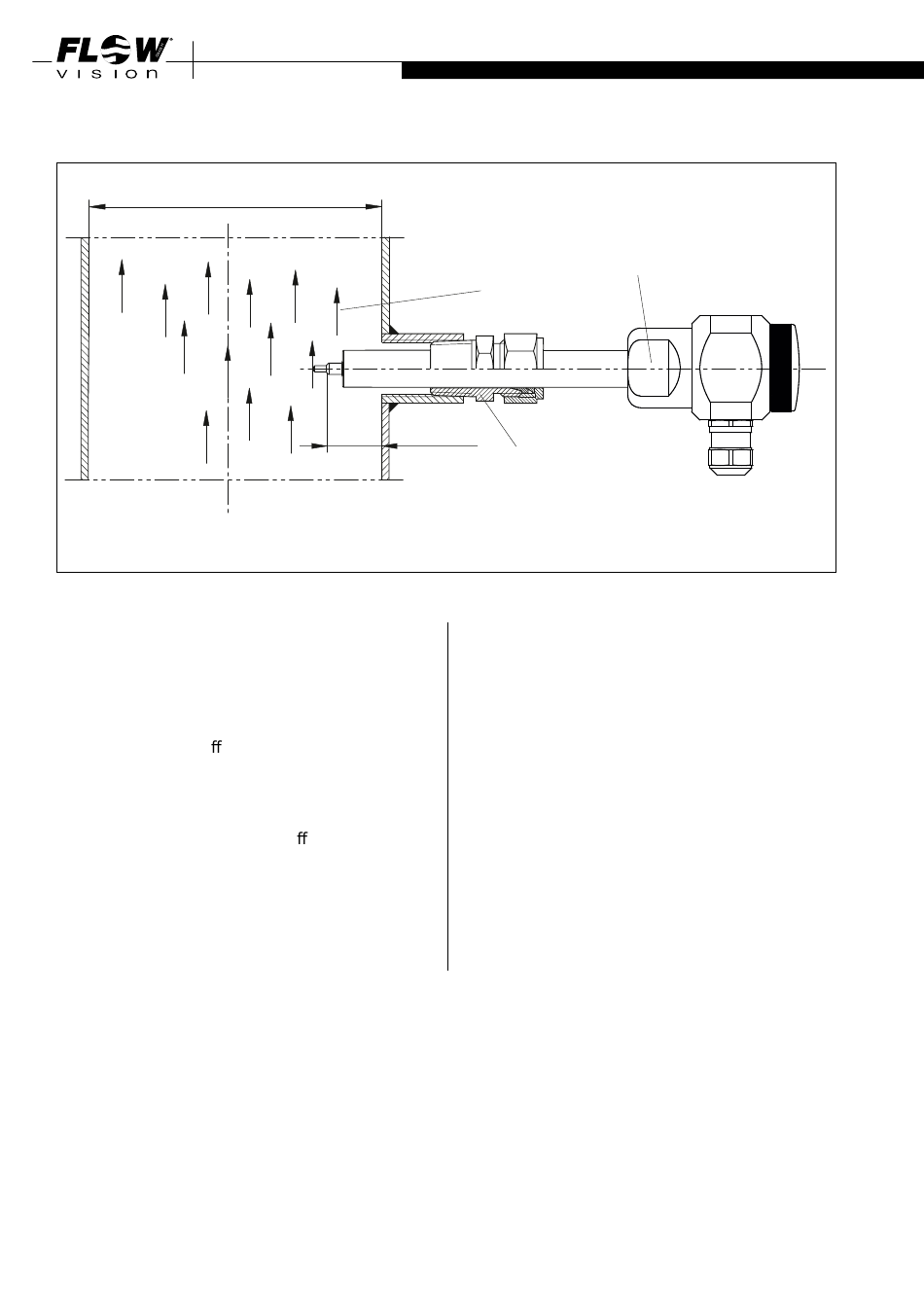

Strömungsrichtung
flow direction
1/8 vom øi
1/8 of øi
Verschraubung
(Edelstahl-Schneidring)
threaded installation bush
(stainless steel ring)
Fix flow meter with locking set (see fig. 9):
- Fix first link of chain (1) into the clip (3) (tigh-
tening torque 10 Nm)
- Put chain catch (2) into link and fasten with the
tight chain.
Caution!
Check locking set with regard to strength!
The locking chain must be mounted as tightly
as possible.
Caution!
Before start-up please pressurize the pipe system
and check with regard to leakages and strength.
F
Fig. 4
