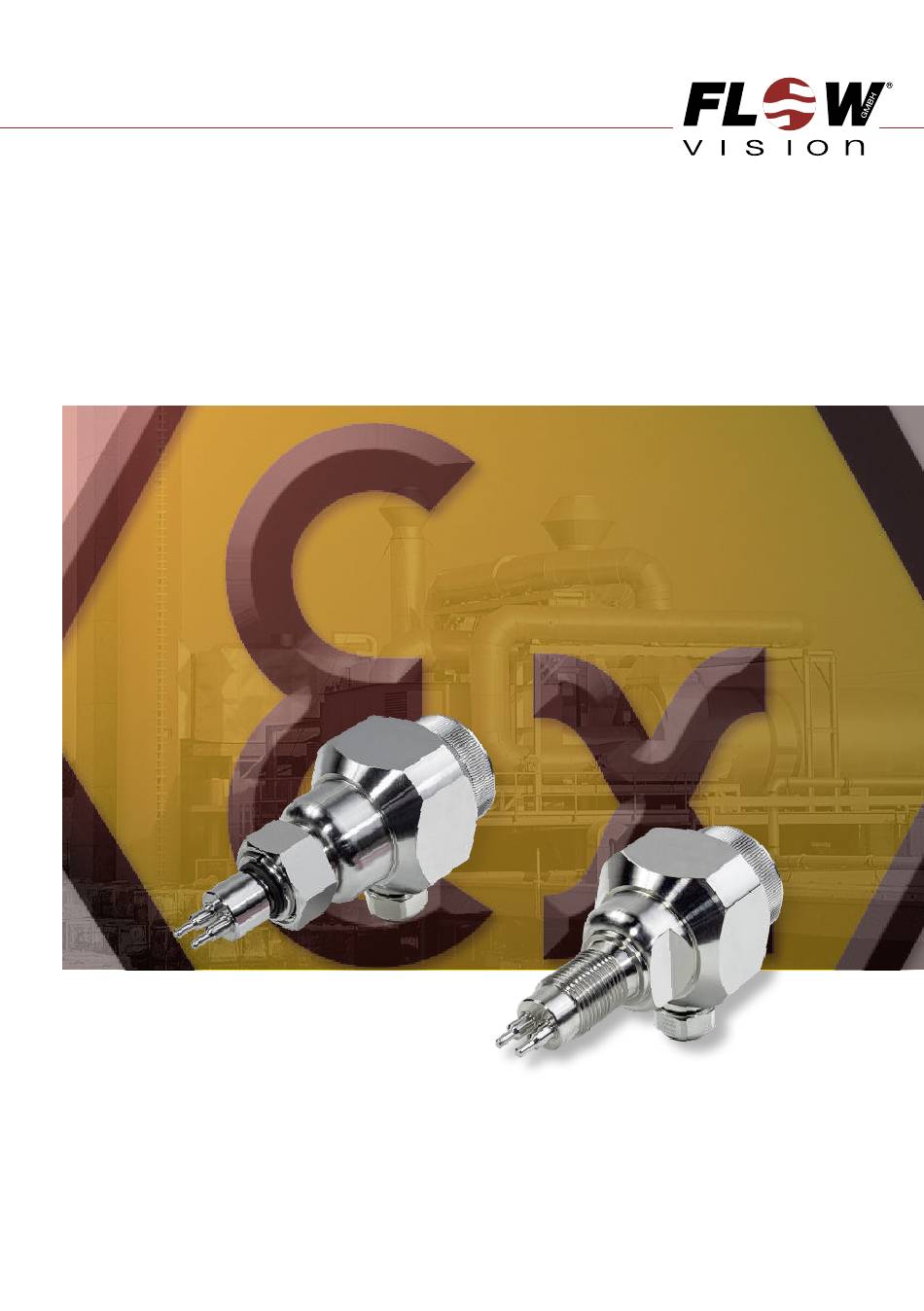

- Page 1 Strömungswächter | FS10-dbEX MONTAGE- UND EINSTELLANLEITUNG Flow Monitor | FS10-dbEX INSTRUCTIONS FOR INSTALLATION AND ADJUSTMENT M_FS10-dbEX_2024-09-10_d_e...
- Page 2 Strömungswächter | FS10-dbEX Bei der Montage der Messköpfe, dem Equipment installation, connection and Anschließen und Einstellen des Gerätes adjustment by qualified personnel only! nur geschultes Fachpersonal einsetzen! Eine Nichtbeachtung Montage- Please follow these instructions carefully. Failure to Bedienungsanleitung kann zu erheblichen Schäden comply, or misuse of this equipment, could result in am Gerät und an der Anlage führen.
- Page 3 1 Ex-atmosphere Angaben zum Explosionsschutz Information on explosion protection Der Strömungswächter FS10-dbEX ist konstruiert zur The flow monitor FS10-dbEX has been designed for bestimmungsgemäßen Verwendung in explosions- use in potentially explosive atmospheres to directive gefährdeten Bereichen nach Richtlinie 2014/34/EU 2014/34/EU and is meant for use in applications of und kann in der Gerätegruppe II, Zone 1 (Gas) bzw.
- Page 4 Einbau und Austausch des FS10- The ball valve BV-… (see fig. 2) enables installation dbEX. Der Kugelhahn BV-… (siehe Fig. 2) ermöglicht or removal of the FS10-dbEX by closing the input darüber hinaus den Einbau oder Austausch des and output pipe.
- Page 5 FS10-dbEX | Flow Monitor DESCRIPTION Sensoradapter TP-… / Sensor adapter TP-… : Arretierstift retention pin Typ/Type ød TP-00 … 8 1/4" TP-01 … 1/2" TP-02 … 3/4" TP-03 … 1" TP-04 … 1 1/4" TP-05 … 11/2" TP-06 … 2"...
-
Page 6: Technische Daten
Strömungswächter | FS10-dbEX TECHNISCHE DATEN | TECHNICAL DATA 3 Technische Daten 3 Technical Data Überwachungsbereich Strömung: Flow rate range: flüssige Medien min. 10 mm/s liquids 10 mm/s (0.39 inch/s) minimum max. 4,5 m/s 4.5 m/s (14.76 ft./s) maximum gasförmige Medien min. - Page 7 FS10-dbEX | Flow Monitor MONTIEREN | INSTALLATION 4 Strömungswächter montieren 4 Flow monitor installation 1 Überprüfen, ob der einzubauende Strö mungs wächter 1 Check that the flow monitor is suitable for the für das Strömungsmedium ausge legt ist. medium to be monitored.
- Page 8 fitting the monitoring head. • Strömungswächter FS10-dbEX-... - 11-... mit O-Ring • Insert the flow monitor FS10-dbEX-... - 11-... with the in den Sensor adapter TP-..., Kugelhahn BV-... oder O-ring into the sensor adapter TP-..., the ball valve Anschweißstutzen einstecken (siehe Fig.
- Page 9 FS10-dbEX | Flow Monitor MONTIEREN | INSTALLATION Sensoradapter TP-… / Sensor adapter TP-…: Exakte Positionierung des Sensors ist sichergestellt (Arretierungsstift/-Nut) Correct position of the sensor is ensured (retention pin/locking slot) ød Überwurfmutter G3/4" cap nut G3/4" Dichtung: O-Ring 15,3 x 2,2 mm in Anlehnung an DIN ISO 6149 sealing: O-ring 15.3 x 2.2 mm/.602 x .0866 in.
-
Page 10: Electrical Connection
Strömungswächter | FS10-dbEX ANSCHLIESSEN | ELECTRICAL CONNECTION Achtung! Caution! • Die beiden Messfühler (S) müssen nebeneinander • The two sensors (S) on the flow monitor must be im Strömungsmedium liegen. Dies ist der Fall, aligned side by side directly across the direction wenn die Schlüsselansatz flä... - Page 11 6 Ansprechwert Strömung einstellen 6 Adjustment of flow response value Voraussetzung: Requirement: Der Strömungswächter FS10-dbEX ist entsprechend Ensure flow monitor has been correctly installed den Kapiteln 4 und 5 montiert und angeschlossen. and connected in accordance with chapters 4 and 5.
-
Page 12: Wartung
Strömungswächter | FS10-dbEX WARTUNG | MAINTENANCE STÖRUNGEN | DIFFICULTIES 7 Maintenance 7 Wartung FlowVision Flow Monitors are virtually maintenance Der Strömungswächter ist wartungsfrei bei Me dien, free. However: die sich nicht an den Messfühlern festsetzen. • The monitoring head sensors must be kept free of •...
