Durchflussmesser | FC50-dbEX-CA
5 Anschließen
Achtung!
Überprüfen, ob die Versorgungsspannung mit der
Nennspannung des Durchflussmessers übereinstimmt.
1 Verbindung mit dem Kabel entsprechend dem
Anschlussbild (siehe Fig. 10) herstellen.
2 Versorgungsspannung
Durchflussmesser geht in die Heizphase. Zu Beginn
der Heizphase leuchtet nur die erste LED ganz links
grün. Alle fünf Sekunden beginnt eine weitere LED
grün zu leuchten bis am Ende der Heizphase alle
zehn LEDs grün leuchten. Anschließend geht der
Durchflussmesser in den normalen Betrieb über.
+UB
FC50-dbEX-CA
-UB
14
ANSCHLIESSEN | ELECTRICAL CONNECTION
anschließen. Der
rot/red
+ DC 24 V
orange/orange
braun/brown
schwarz/black

5 Electrical connection

Caution!
Check that the supply voltage corresponds with the
voltage rating shown on the system.
1 Connect the cable according to the connection
diagram (see fig. 10).
2 Connect the power supply. The flow meter starts
to heat up. At the beginning of the heating process
only the first LED (left side) lights green. Every five
seconds an additional LED starts to light green.
When the heating process is finished all ten LEDs
light green. After that the flow meter starts the
usual measuring operation.
Schaltausgang/
Pulsausgang
switching output/
pulse output
Last/load
max. 500 mA
Analogausgang
analogue output
Last/load
max. 500 Ω
(inkl. Kabelwiderstand/
incl. cable resistance)
– Minus
minus

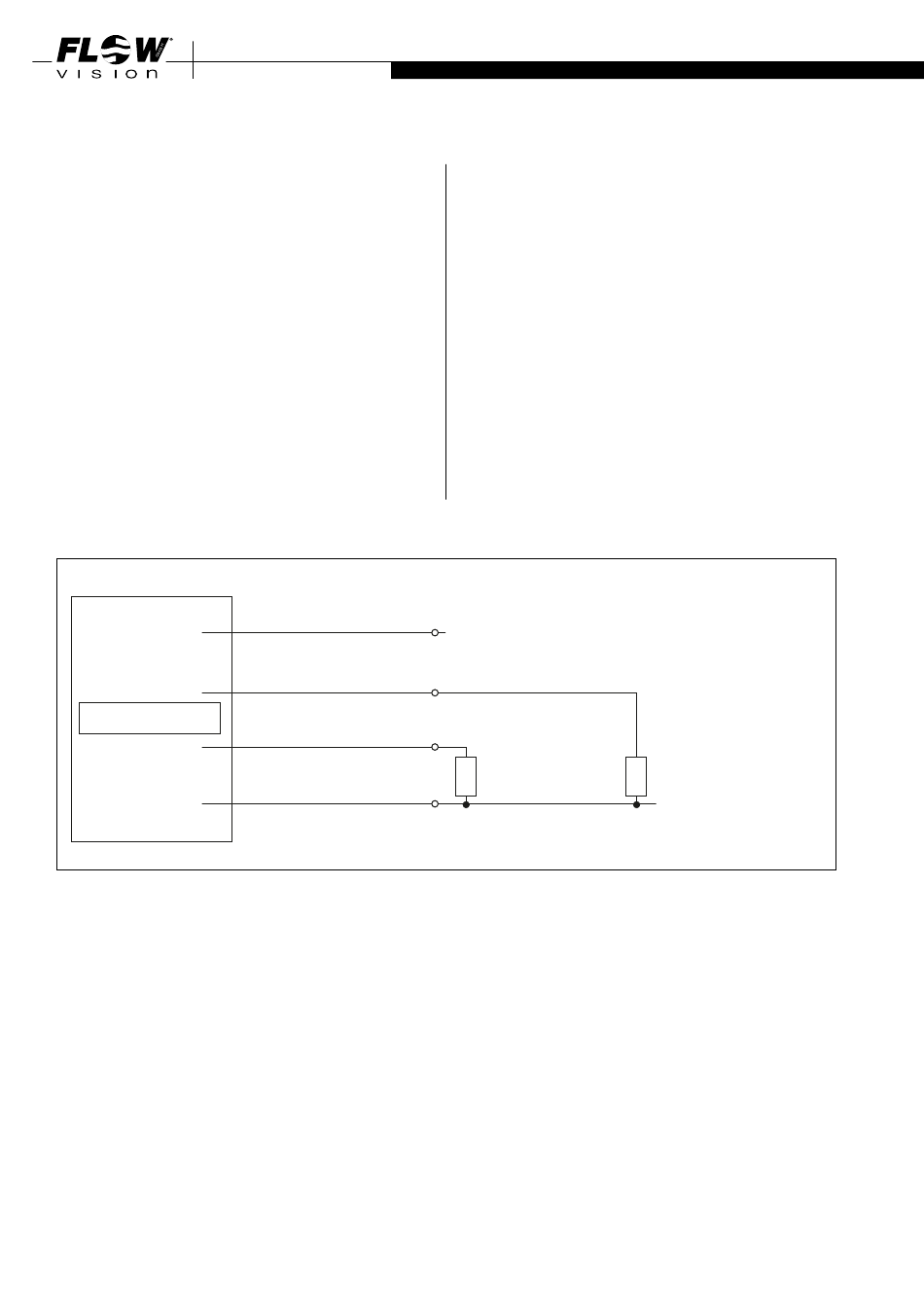

Fig. 10
