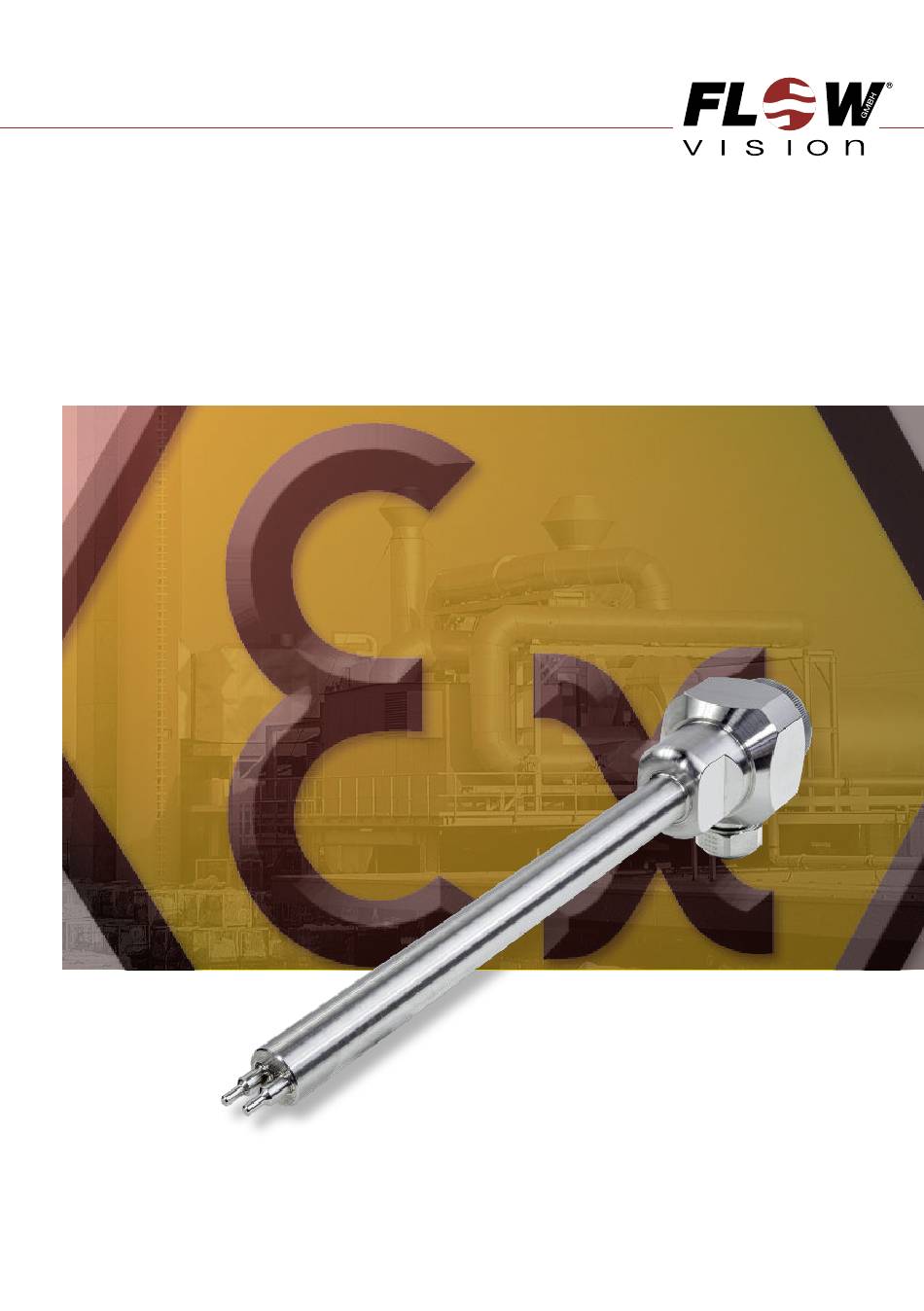

- Page 1 Strömungswächter | FS20-dbEX MONTAGE- UND EINSTELLANLEITUNG Flow Monitor | FS20-dbEX INSTRUCTIONS FOR INSTALLATION AND ADJUSTMENT M_FS20-dbEX_2024-09-11_d_e...
- Page 2 Strömungswächter | FS20-dbEX Bei der Montage der Messköpfe, dem Equipment installation, connection and Anschließen und Einstellen des Gerätes adjustment by qualified personnel only! nur geschultes Fachpersonal einsetzen! Eine Nichtbeachtung Montage- Please follow these instructions carefully. Failure to Bedienungsanleitung kann zu erheblichen Schäden comply, or misuse of this equipment, could result in am Gerät und an der Anlage führen.
- Page 3 1 Ex-atmosphere Angaben zum Explosionsschutz Information on explosion protection Der Strömungswächter FS20-dbEX ist konstruiert zur The flow monitor FS20-dbEX has been designed for bestimmungsgemäßen Verwendung in explosions- use in potentially explosive atmospheres to directive gefährdeten Bereichen nach Richtlinie 2014/34/EU 2014/34/EU and is meant for use in applications of und kann in der Gerätegruppe II, Zone 1 (Gas) bzw.
- Page 4 Strömungswächter | FS20-dbEX BESCHREIBUNG | DESCRIPTION 2 Beschreibung 2 Description Der Strömungswächter (siehe Fig. 1) wird zur This Flow Monitor (see fig. 1) is designed to monitor Strömungs überwachung von flüssigen oder gasför- the flow of liquids and gases and for use in systems migen Medien eingesetzt.
-
Page 5: Technische Daten
FS20-dbEX | Flow Monitor TECHNISCHE DATEN | TECHNICAL DATA 3 Technische Daten 3 Technical Data Überwachungsbereich Strömung: Flow rate range: flüssige Medien min. 10 mm/s liquids 10 mm/s (0.39 inch/s) minimum max. 4,5 m/s 4.5 m/s (14.76 ft./s) maximum gasförmige Medien min. - Page 6 Strömungswächter | FS20-dbEX MONTIEREN | INSTALLATION 4 Strömungswächter montieren 4 Flow monitor installation 1 Überprüfen, ob der einzubauende Strö mungs- 1 Check that the flow monitor is suitable for the wächter für das Strömungsmedium ausge legt ist. medium to be monitored.
-
Page 7: Flow Switch
FS20-dbEX | Flow Monitor MONTIEREN | INSTALLATION b Nur bei Flüssigkeiten: b Only for liquids: Bei senkrechter Leitung möglichst nur in In the case of vertical pipelines the flow Steigleitungen einbauen, um falsche Signale monitor should be installed where the flow durch Luftpolsterbildung zu vermeiden. - Page 8 Strömungswächter | FS20-dbEX MONTIEREN | INSTALLATION øi (Rohrinnendurchmesser) øi (inside pipe diameter) Strömungsrichtung flow direction 1/8 vom øi 1/8 of øi Verschraubung (Edelstahl-Schneidring) threaded installation bush (stainless steel ring) Fig. 4 Strömungsmesser mit Sicherungsset wie folgt Fix flow meter with locking set (see fig. 9): befestigen (siehe Fig.
- Page 9 FS20-dbEX | Flow Monitor MONTIEREN | INSTALLATION Sicherungsset 01 – Best. Nr. 0Z122Z000204 Locking set 01 – 0Z122Z000204 1 Kette 4 x 32 DIN 5685 (ca. 1 m) 1 chain 4 x 32 DIN 5685 (approx. 1 m) 2 Schraubglied NG 5...
-
Page 10: Electrical Connection
Strömungswächter | FS20-dbEX ANSCHLIESSEN | ELECTRICAL CONNECTION 5 Anschließen 5 Electrical connection ACHTUNG! CAUTION! Überprüfen, ob die Versorgungsspannung mit der Check that the supply voltage corresponds with Nennspannung des Strömungswäch ters überein- the voltage rating shown on the system. stimmt. - Page 11 FS20-dbEX | Flow Monitor EINSTELLEN | ADJUSTMENT 6 Ansprechwert Strömung einstellen 6 Adjustment of flow response value Voraussetzung: Requirement: Der Strömungswächter ist entsprechend den Ensure flow monitor has been correctly Kapiteln 4 und 5 montiert und angeschlossen. installed and connected in accordance with chapters 4 and 5.
-
Page 12: Wartung
Strömungswächter | FS20-dbEX WARTUNG | MAINTENANCE STÖRUNGEN | DIFFICULTIES 7 Maintenance 7 Wartung FlowVision Flow Monitors are virtually maintenance Der Strömungswächter ist wartungsfrei bei Me dien, free. However: die sich nicht an den Messfühlern festsetzen. • The monitoring head sensors must be kept free •...
