4.7. Hybrid-Sprechstelle als a/b-Sprechstelle anschalten

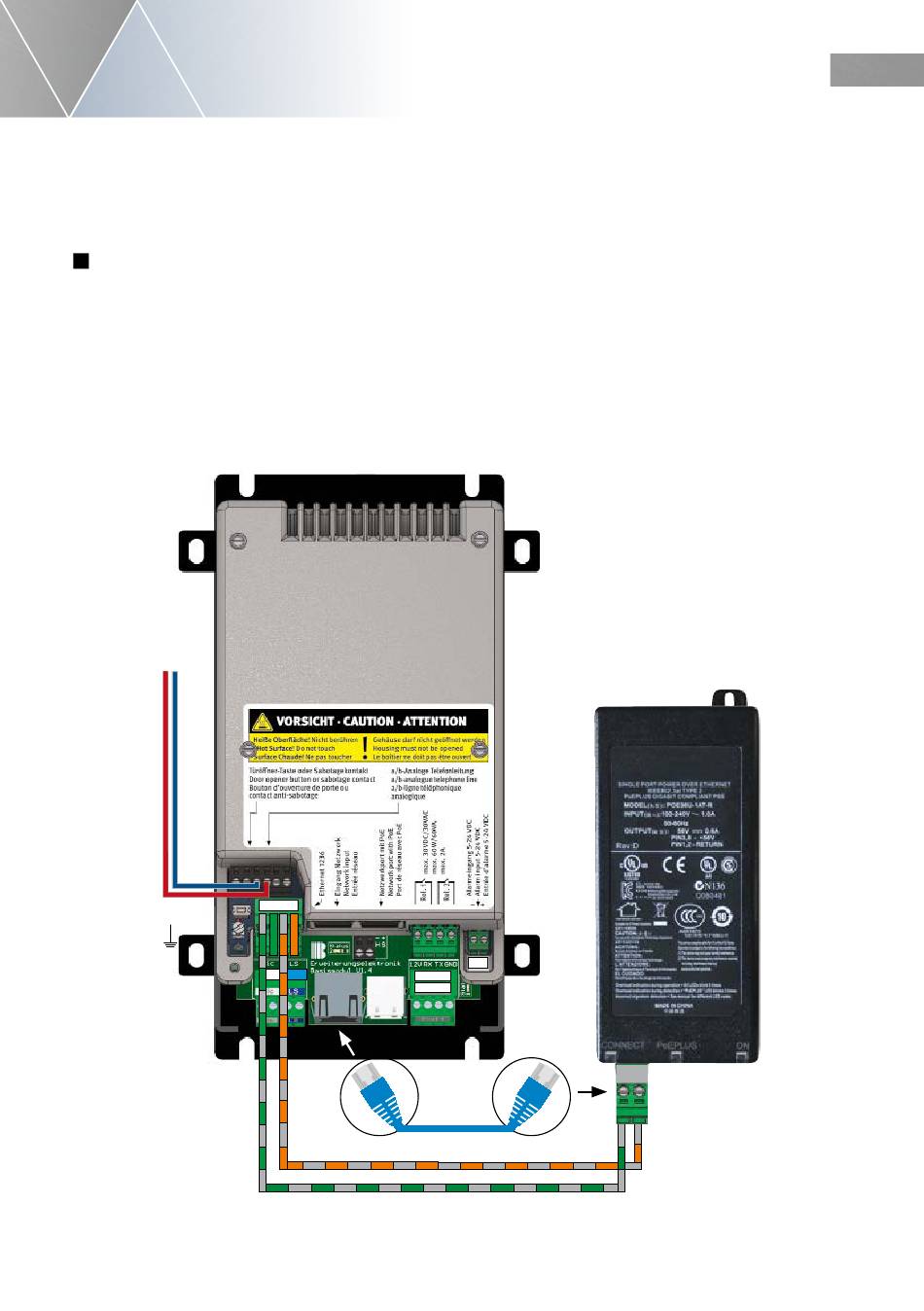

Verbinden mit der bauseitigen Infrastruktur (a/b-Port, Energieversorgung)
1
Vorbereitung
▸
Sprechstelle wie auf den vorhergehenden Seiten der Anleitung beschrieben montieren
▸ Sprechstelle mit Energie versorgen (Behnke-PoE-Injektor)
▸ Sprechstelle mit dem freien a/b-Port verbinden
▸
Warten bis die Sprechstelle gestartet ist, rote LED blinkt dauerhaft. Siehe dazu auch Seite 24
Status-LED.
a/b-Port
verdrilltes Aderpaar
Konfigurationstaste
Status LED
Der Anschluss der
Erde wird benötigt,
wenn es sich um
einen TNV-1/ES1
Stromkreis handelt,
z. B. wenn das Gerät
in einer Säule verbaut
ist und keine feste
Verbindung zum
Gebäude besteht.
www.behnke-online.de
Anleitung Behnke Hybrid 20-0005-BS, Behnke SIP 20-0005B-IP
1 2 3 6
Mic Ls
Port 1
+ RX TX
optional
Inbetriebnahme und Konfiguration
Behnke-PoE-Injektor
- +
-
Alarmeingang
5-24 VDC
1 3
D
23
