Anleitung Behnke Hybrid 20-0005-BS, Behnke SIP 20-0005B-IP
D
Basiselektronik

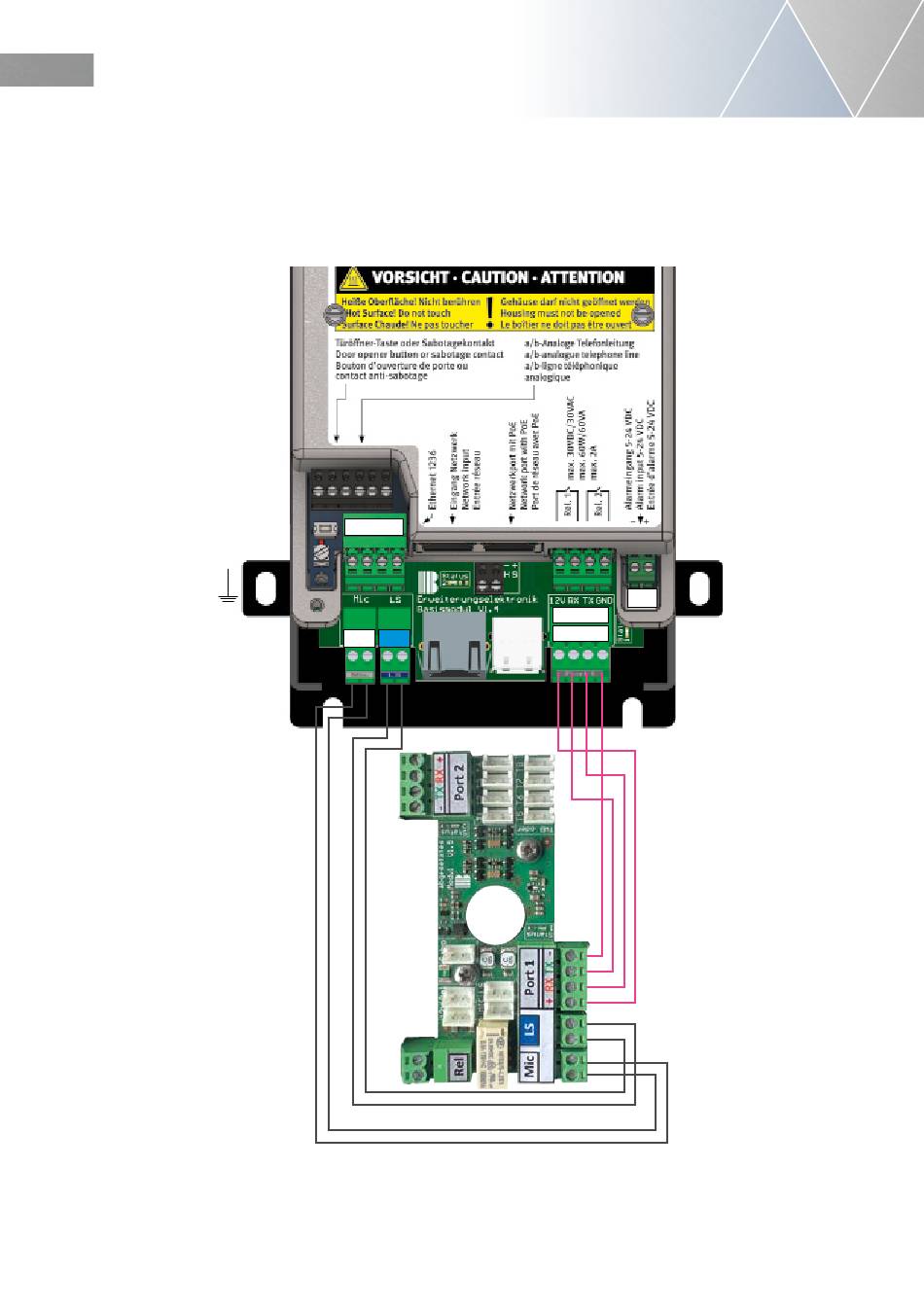

3.1. Anschlussschema entfernt abgesetzt bis 8 Ruftasten.

Konfigurationstaste
Status LED
**
Achtung:
Bei bauseitiger
Verdrahtung die
Anschlussdrehung
RX/TX unbedingt immer
beachten.
RX abgehende auf TX
ankommend und
TX abgehende auf RX
ankommend.
Anschlussleitung
20-0005B-IP/20-0005-BS zu
Anschlussplatine bzw. sonsti-
gen Tastenerweite-rungsmodu-
len max. 50 mtr. Leitunsquer-
schnitte beachten.
Es werden 4 DA benötigt.
AWG 20 (0,50 mm²) = 50 mtr.
AWG 22 (0,34 mm²) = 30 mtr.
AWG 24 (0,25 mm²) = 20 mtr.
14
1 2 3 6
Mic Ls
- +
Port 1
+ RX TX -
**
