Manuel Postes Behnke Hybrid 20-0005-BS, SIP 20-0005B-IP
F
Électronique de base

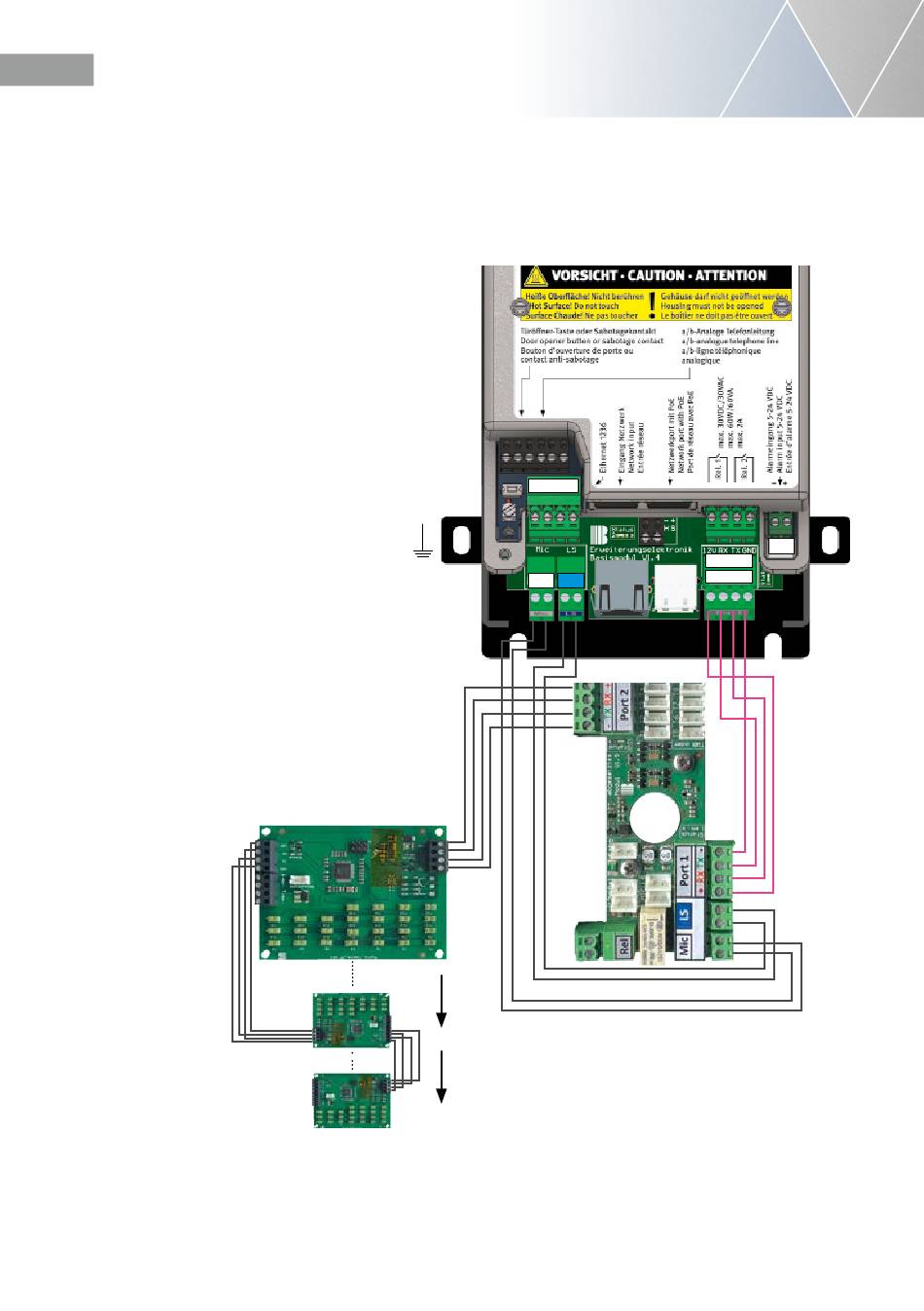

3.2. Schéma de raccordement à distance déporté 25 touches d'appel à 75 touches
Attention :
**
En cas de câblage par le client, toujours respecter la
rotation des bornes RX/TX être respectée.
RX sortant sur TX entrant et
TX sortant sur RX entrant.
Câble de raccordement
20-0005B-IP/20-0005-BS vers la platine
de raccordement ou vers d'autres
modules d'extension de touches max. 50
mtr. Respecter les sections de
conducteurs.
4 raccordement câblés sont nécessaires.
AWG 20 (0,50 mm²) = 50 mtr.
AWG 22 (0,34 mm²) = 30 mtr.
AWG 24 (0,25 mm²) = 20 mtr.
*
Ligne de raccordement de bus vers la platine
d'extension. Le câble de raccordement au bus
est compris dans la livraison de la platine de
raccordement.
Si le câblage est effectué par le client, veuil-
lez impérativement tenir compte de **.
120
Touche de
configuration
LED d'état
*
*
extensible jusqu'à 2 platines
(max. 75 touches d'appel)
WLAN-Antenne
1 2 3 6
Mic Ls
www.behnke-online.de
- +
Port 1
+ RX TX -
**
