Opmerking: Het herstellen van een badge is alleen mogelijk binnen 10 seconden nadat deze is verwijderd.

Weergave-instellingen van een golfvorm wijzigen

Gebruik deze procedure om de golfvorm-weergavemodus te wijzigen (Gestapeld of Overlappend), het interpolatie-algoritme van de
golfvorm-sporen, de persistentie van de golfvorm, de stijl en intensiteit, en de stijl en intensiteit van de streepplaat.

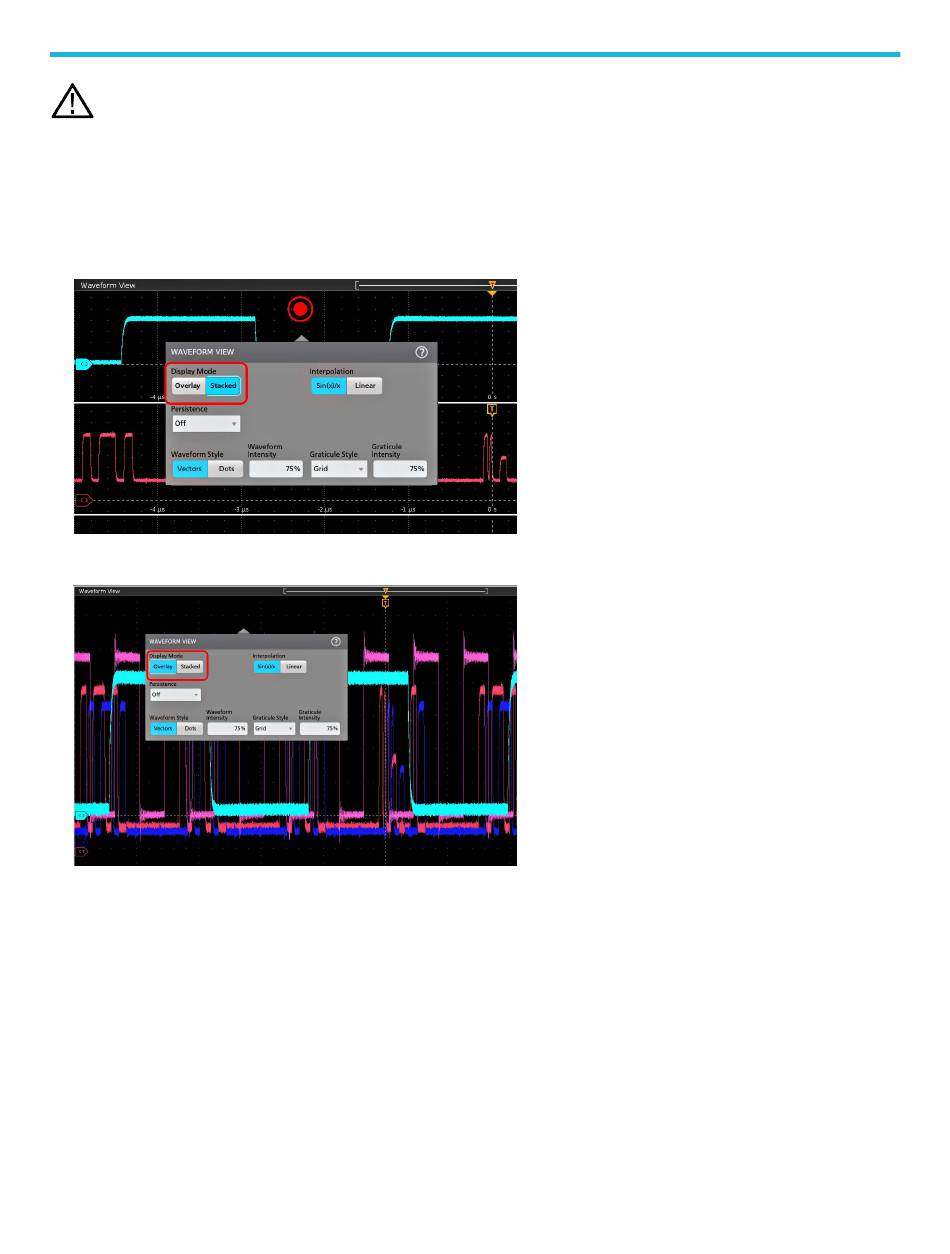

1. Dubbeltik op een open streepplaatgebied om het configuratiemenu van de Waveform View (Golfvorm-weergave) te openen.
2. Tik op de knoppen in de Display Mode (Weergavemodus) om te schakelen tussen de modi Overlay (Overlappend) en Stacked
(Gestapeld).
3. Gebruik de andere besturingselementen om het interpolatie-algoritme van de golfvorm, de persistentie van het golfvormpunt, de stijl,
intensiteit, en de stijl en intensiteit van de streepplaat in te stellen.
4. Tik op het Help-pictogram op de menutitel om het hulponderwerp in het menu Waveform View (Golfvorm-weergave) te openen voor
meer informatie over de weergaveparameters van de golfvorm.
5. Tik buiten het menu om het menu te sluiten.

Cursors weergeven en configureren

Cursors zijn regels op het scherm die u kunt verplaatsen om metingen uit te voeren op specifieke onderdelen van een golfvorm of plot, of
tussen twee verschillende golfvormen. Cursoraflezingen tonen zowel de huidige positiewaarden als het verschil (delta) tussen de cursors.
Pool-cursoraflezingen zijn beschikbaar via het cursorconfiguratiemenu voor XY- en XYZ-plots.
