Presentazione dello strumento
quali errori e impulsi anomali. Facilita l'individuazione di anomalie ingannevoli del segnale. La modalità di acquisizione rapida
consente inoltre di visualizzare fenomeni delle forme d'onda a un'intensità che rispecchia la frequenza con cui si verificano.
• La modalità Single/Seq (Singola/Seq) consente di effettuare una singola acquisizione di forme d'onda o un numero specifico di
acquisizioni (come impostato nel menu di configurazione Acquisition (Acquisizione)). Selezionando Single/Seq (Singola/Seq)
si disattiva la modalità Run/Stop (Esegui/Interrompi) e viene eseguita una singola acquisizione. Il colore del pulsante indica lo
stato di acquisizione (verde lampeggiante = singola acquisizione effettuata; verde fissa = attesa evento di trigger). Selezionando
ancora Single/Seq (Singola/Seq) viene eseguita un'altra singola acquisizione.
• High Res (Alta risoluzione) applica i filtri di risposta a impulsi finiti (FIR) esclusivi basati sulla frequenza di campionamento della
corrente. Questo filtro FIR mantiene la massima larghezza di banda possibile per la frequenza di campionamento, impedendo
l'aliasing. Il filtro rimuove il rumore dagli amplificatori dell'oscilloscopio e dall'ADC al di sopra della larghezza di banda utilizzabile
per la frequenza di campionamento selezionata. L'implementazione del filtro nell'hardware, prima della memorizzazione e del
trigger, riduce il jitter del trigger e abilita l'utilizzo della modalità Fast Acq (Acquisizione rapida) durante la modalità High Res
(Alta risoluzione). La modalità
High Res (Alta risoluzione) garantisce inoltre una risoluzione verticale a 12 bit. Il numero di bit della risoluzione viene
visualizzato nel badge Acquisition (Acquisizione) nella parte inferiore dello schermo. Anche il badge Horizontal (Orizzontale)
si aggiorna per mostrare la velocità di campionamento e le impostazioni della lunghezza della registrazione in modalità High Res
(Alta risoluzione).
• La modalità Clear (Cancella) consente di cancellare dalla memoria le acquisizioni e i valori di misura correnti.

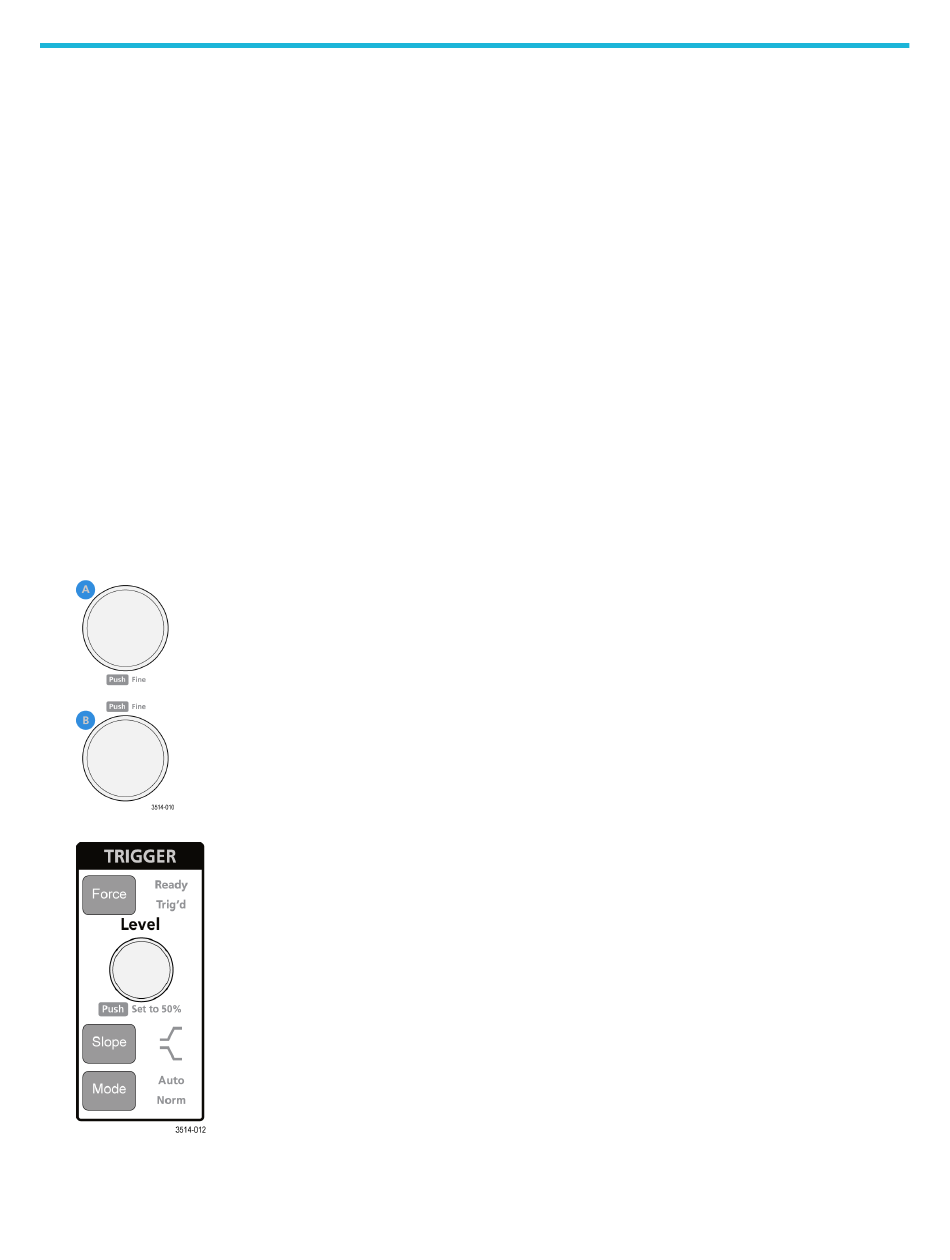

2. Manopole generali: le manopole generali A e B spostano i cursori e impostano i valori dei parametri nei campi di immissione del
menu di configurazione. Quando si seleziona un campo di menu che può utilizzare una manopola generale, viene assegnata la
manopola indicata per modificare il valore in quel campo di immissione. L'anello intorno ad ogni manopola si illumina quando si
può utilizzare la manopola per eseguire un'azione. Premere una manopola generale per abilitare la modalità Fine (Regolazione) e
apportare piccole modifiche di incremento. Premere nuovamente la manopola per uscire dalla modalità Fine (Regolazione).
3. Comandi Trigger:
• Force (Forza) consente di forzare un evento di trigger in un punto casuale della forma d'onda e catturare l'acquisizione.
