Nozioni operative di base
Queste procedure rappresentano un'introduzione all'uso dell'interfaccia per svolgere attività comuni. Fare riferimento alla Guida dello
strumento per informazioni dettagliate su impostazioni di menu e di campo.

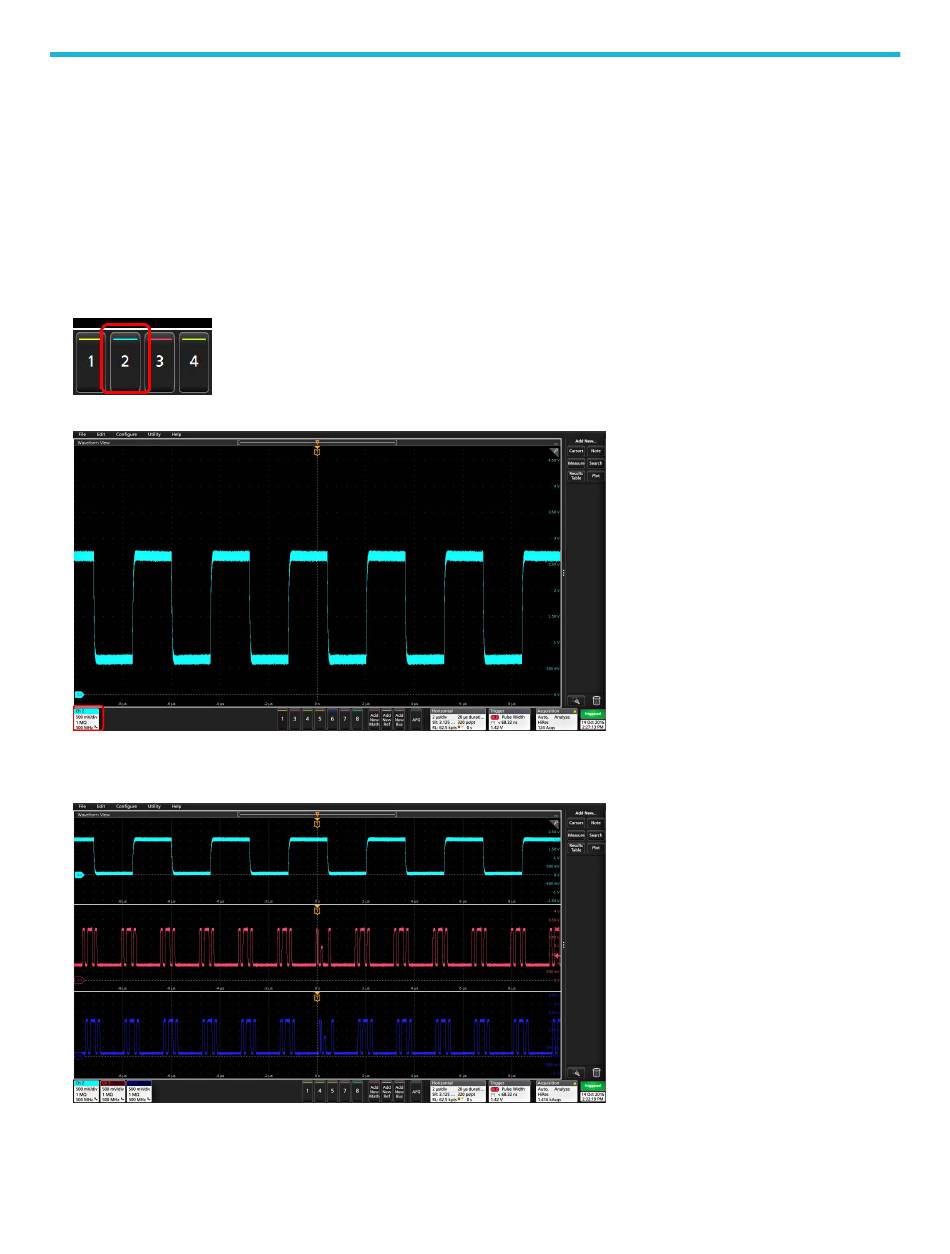

Aggiunta di una forma d'onda del canale alla schermata
Utilizzare questa procedura per aggiungere un segnale del canale alla Visualizzazione forma d'onda.
1. Collegare i segnali agli ingressi del canale.
2. Premere il pulsante di un canale inattivo (nella barra Impostazioni) per un canale collegato.
Il canale selezionato viene aggiunto alla Visualizzazione Forma d'onda e un simbolo del canale viene aggiunto alla barra Impostazioni.
3. Continuare a premere i pulsanti dei canali inattivi per aggiungere altri canali (digitali o analogici). I canali vengono visualizzati da quello
con numerazione inferiore in alto a quello con numerazione superiore in fondo alla visualizzazione, indipendentemente dall'ordine in
cui sono stati aggiunti (in modalità impilata).
4. Toccare due volte un simbolo di canale per aprire il menu di configurazione di quel canale e controllare o modificare le impostazioni.
