Presentazione dello strumento
8. Porte host USB (USB 3.0 e 2.0): le porte USB si trovano nell'angolo inferiore destro del pannello anteriore e sul pannello posteriore.
Connettere le unità flash USB sulle quali è possibile salvare o richiamare i dati (come gli aggiornamenti software dello strumento, le
forme d'onda, le impostazioni e le catture dello schermo) oppure collegare periferiche come il mouse o la tastiera.

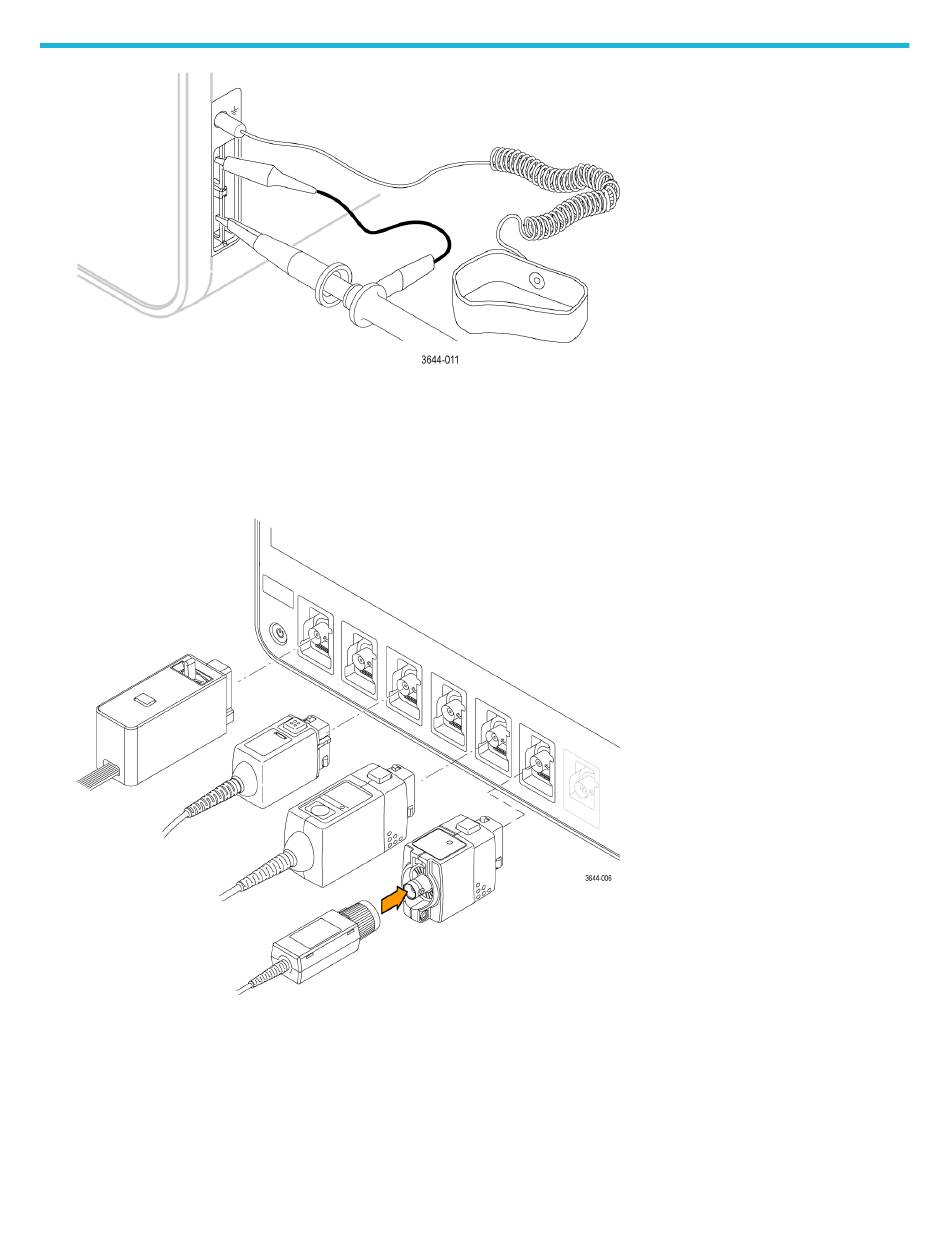

9. Connettori per sonde FlexChannel: i connettori FlexChannel supportano tutte le sonde di misura TekVPI+ e TekVPI, le sonde
passive BNC, la sonda logica TPL058 FlexChannel e i cavi BNC. La maggior parte delle sonde viene collegata semplicemente
tramite il relativo inserimento nel connettore fino al posizionamento in sede confermato con un clic.
Figura 4: MSO serie 4
10. Connettore di ingresso del trigger ausiliario Aux In. Un connettore a cui è possibile collegare un segnale di ingresso del trigger.
Utilizzare il segnale trigger Aux In con la modalità di trigger Edge.
24
