Presentazione dello strumento
Premere un punto qualsiasi al di fuori di un menu di configurazione per chiuderlo.
Per aprire il contenuto della Guida di un menu di configurazione specifico, premere l'icona del punto interrogativo nell'angolo superiore
destro del menu.

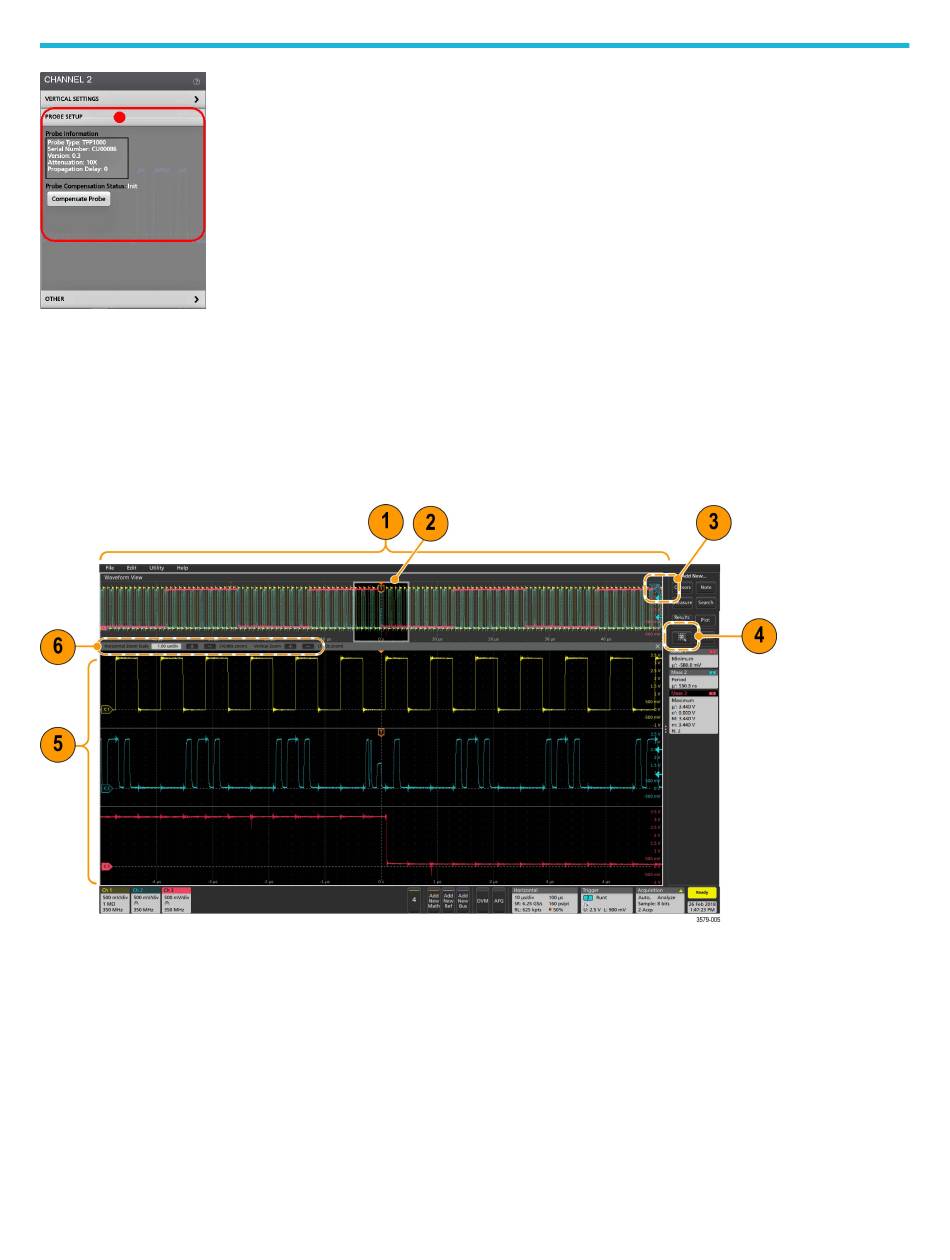

Ingrandimento interfaccia utente
Utilizzare gli strumenti di zoom per ingrandire le forme d'onda e visualizzare i dettagli del segnale.
1. La panoramica di zoom mostra l'intera registrazione della forma d'onda. Tutte le forme d'onda sono mostrate in modalità Overlay
nell'area della panoramica di zoom. I movimenti di avvicinamento e allontanamento delle dita sulle forme d'onda nella panoramica di
zoom cambiano le impostazioni orizzontali della base dei tempi.
2. La finestra Zoom mostra l'area della panoramica di zoom da visualizzare nella visualizzazione Zoom (vedere 5). È possibile premere
e trascinare la finestra per spostare l'area da visualizzare. Lo spostamento della finestra Zoom o la modifica della sua posizione non
modifica le impostazioni orizzontali della base dei tempi. È possibile anche utilizzare la manopola Scorri ingrandimento per spostare la
finestra Zoom a sinistra o destra.
3. L'icona Zoom (nell'angolo in alto a destra della visualizzazione Forma d'onda) attiva e disattiva la modalità Zoom.
4. Il pulsante DISEGNA RIQUADRO passa tra disegnare una finestra zoom (modalità preimpostata), disegnare aree per la funzione di
Trigger visuale, disegnare segmenti per verifica Maschera e disegnare l'Istogramma forma d'onda per l'analisi della forma d'onda. Il
pulsante è posizionato nella parte inferiore della Barra risultati.
