Nozioni operative di base

Configurazione delle impostazioni del canale o della forma d'onda

Utilizzare i menu di configurazione del canale e della forma d'onda per impostare i parametri, come ad esempio scala verticale e offset,
accoppiamento, larghezza di banda, impostazione della sonda, valori di riallineamento, attenuazione esterna e altre impostazioni.
Prima di iniziare
Requisito: nella barra delle impostazioni è presente un simbolo del canale o della forma d'onda.
Procedura

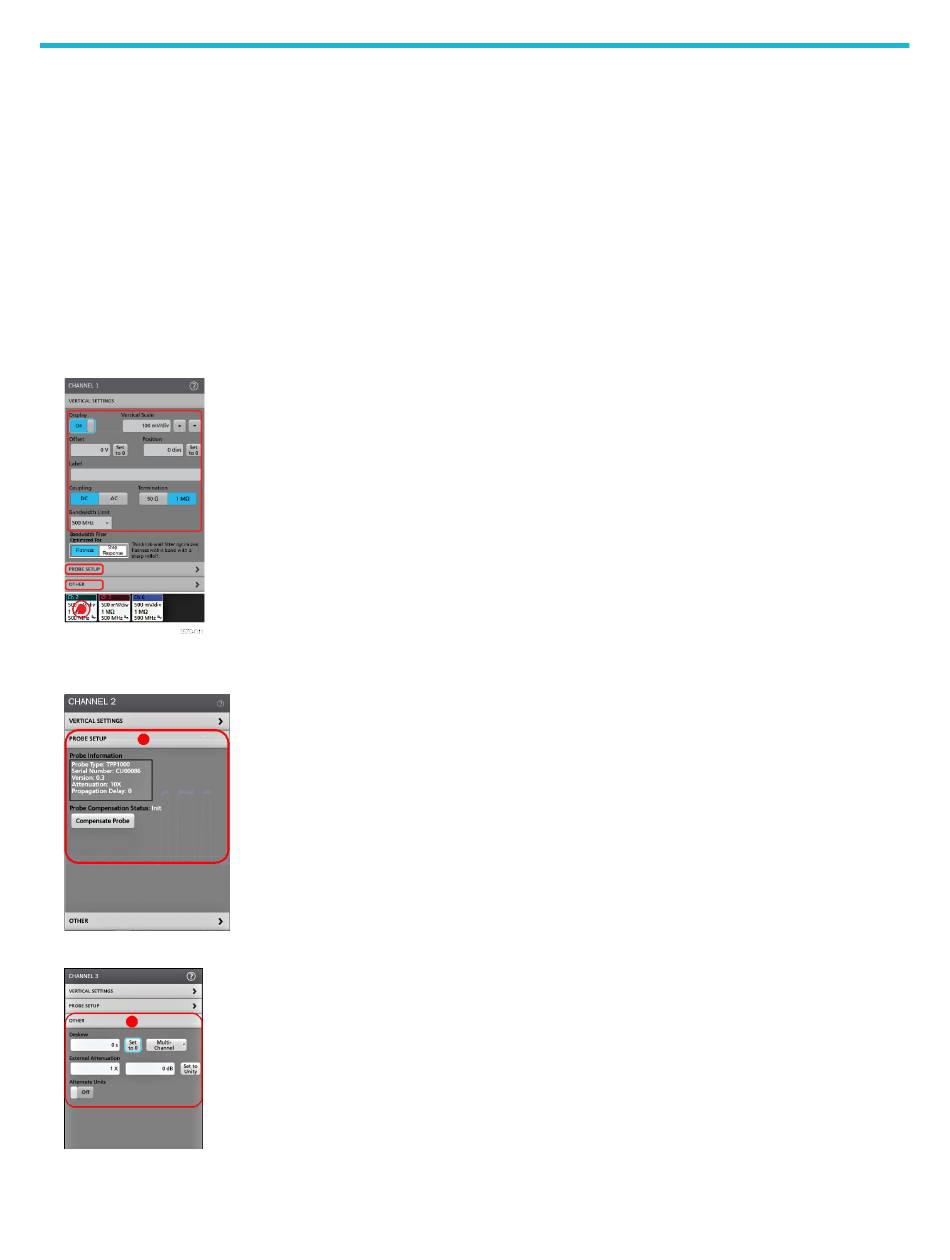

1. Premere due volte un simbolo Canale o Forma d'onda per aprire un menu di configurazione per quell'opzione.
Per esempio, in un menu Canale, utilizzare il pannello Impostazioni verticali per impostare parametri di sonda di base come scala
verticale e posizione, offset, accoppiamento, terminazione e limite di larghezza di banda. Le impostazioni disponibili dipendono dalla
sonda.
2. Premere il pannello Impostazione sonda per confermare le impostazioni della sonda ed eseguire la configurazione o la
compensazione sulle sonde supportate.
3. Premere il pannello Altro per impostare i parametri riallineamento della sonda, attenuazione esterna e unità alternative.
4. Premere l'icona Guida nel titolo del menu per aprire l'argomento della guida per ulteriori informazioni.
