3. Utilizzare i menu di configurazione per ottimizzare i parametri della forma d'onda. I campi visualizzati dipendono dalla forma d'onda e
dalle selezioni effettuate nel menu. Le modifiche alla selezione hanno effetto immediato.

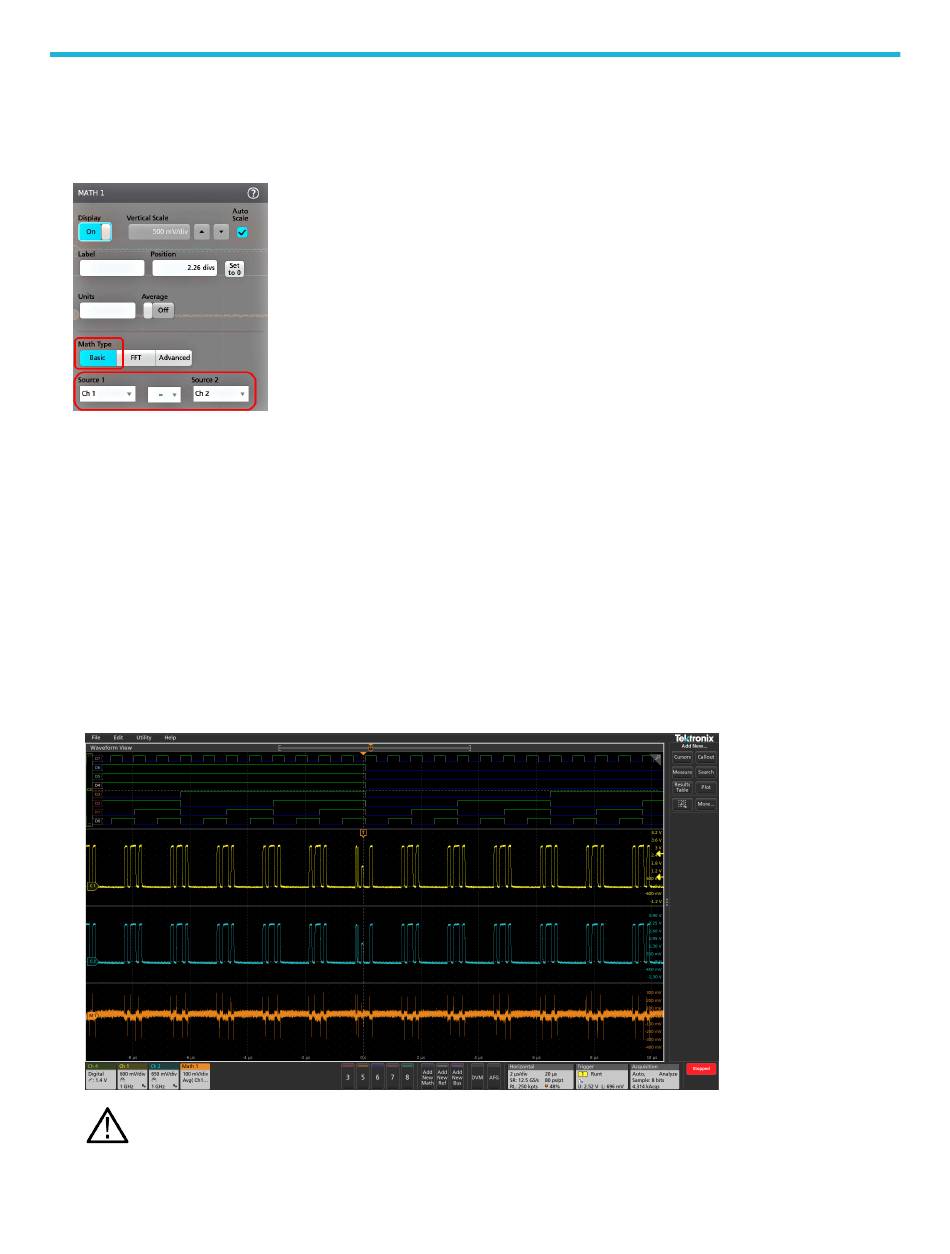

Questo esempio mostra l'aggiunta di una forma d'onda matematica usando i campi Matematica Sorgente per selezionare i canali 1 e 2
come sorgenti della forma d'onda, impostare il tipo di matematica all'operazione matematica Base e sottrarre il canale 2 dal canale 1.
4. Quando si aggiunge una forma d'onda di riferimento, lo strumento visualizza un menu di configurazione Richiama. Navigare e
selezionare il file della forma d'onda di riferimento (*.wfm) da richiamare, quindi premere il pulsante Richiama. Lo strumento visualizza
la forma d'onda di riferimento.
5. Premere due volte un simbolo Matematica, Riferimento o Bus per verificare o modificare le impostazioni della forma d'onda. Vedere
Configure channel or waveform
6. Toccare l'icona Guida nel titolo di un menu di configurazione per ulteriori informazioni sulle impostazioni delle forme d'onda
matematiche, di riferimento e del bus.
7. Premere all'esterno del menu per chiudere il menu.

Aggiunta di una misura

Utilizzare questa procedura per selezionare e aggiungere misure.
1.
Acquisire i canali o le forma d'onda su cui si desidera effettuare le misure.
Nota: Non è necessario visualizzare le forme d'onda da utilizzare per le misurazioni fintanto che il simbolo Canale o Forma
d'onda si trova sulla barra Impostazioni e acquisisce il segnale da misurare.
