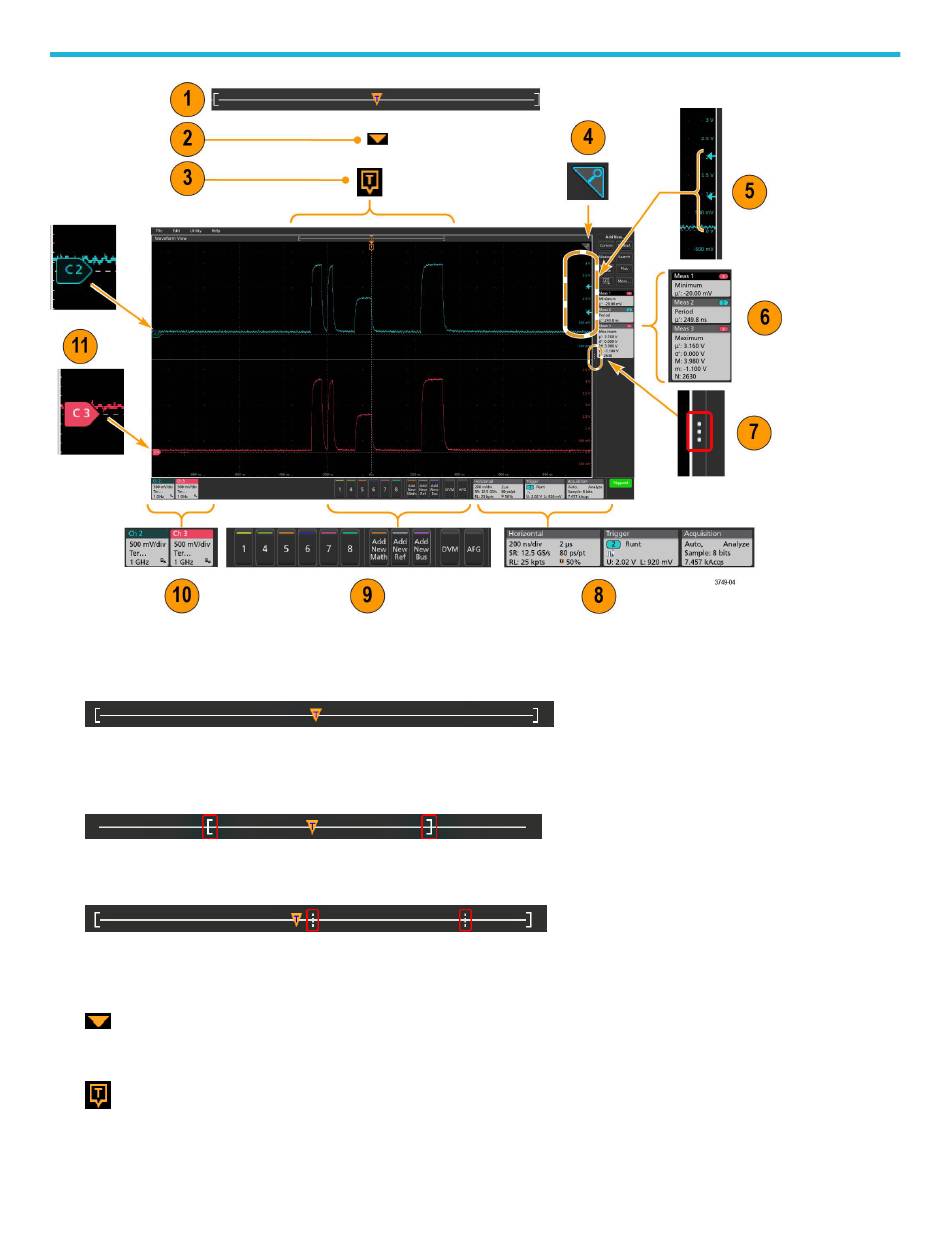

1. De Waveform Record View (Golfvorm-dossierweergave) is een grafische weergave op hoog niveau van de algehele lengte van
het golfvormverslag, hoeveel van het verslag op het scherm wordt weergegeven (getoond tussen haakjes), de locatie van de
belangrijkste tijdsgebeurtenissen, waaronder de activeringsgebeurtenis, en de huidige positie van golfvormcursors.
Als u een Referentie-golfvorm weergeeft die korter is dan de lengte van het huidige verwervingsverslag of als u de horizontale
tijdschaal wijzigt terwijl de verwerving door de oscilloscoop is gestopt, dan veranderen de haakjes van positie om het deel van het
golfvormverslag te tonen dat wordt bekeken ten opzichte van de totale verslaglengte van de huidige verwerving.
Als er cursors actief zijn op een golfvorm, dan toont de Golfvorm-verslagweergave de relatieve cursorposities als kleine verticale
stippellijnen.
In de Zoom-modus wordt de Golfvorm-verslagweergave vervangen door het Zoom-overzicht. Zie
2.
Het Expansiepunt-pictogram op de golfvormweergave toont het centrale punt waarop de golfvorm wordt uitgebreid en samengedrukt
wanneer de horizontale instellingen worden gewijzigd.
3. De indicator voor de Activeringspositie toont waar de activeringsgebeurtenis heeft plaatsgevonden in het golfvormverslag. Het
activeringspictogram wordt weergegeven in de schijf van de golfvorm die de activeringsbron is.
4. Het Zoom-pictogram (in de rechterbovenhoek van Golfvorm- en Plot-weergaven) schakelt de zoomfunctie in en uit. De Zoom-
knoppen op het voorpaneel schakelen de zoommodus ook in en wijzigen de positie en de horizontale grootte van het Zoom-vak.
Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding
Uw instrument leren kennen
Zoom user interface.
