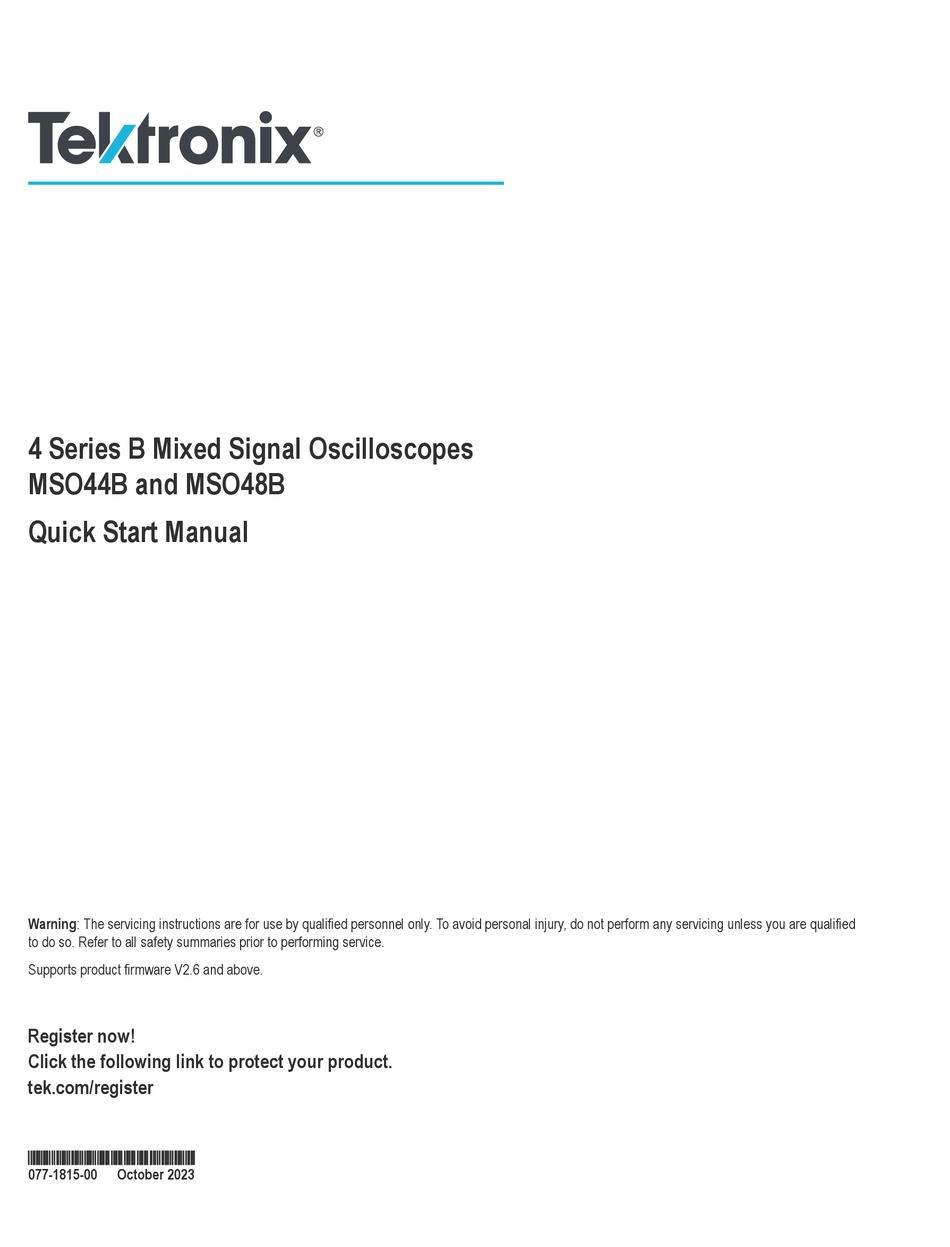

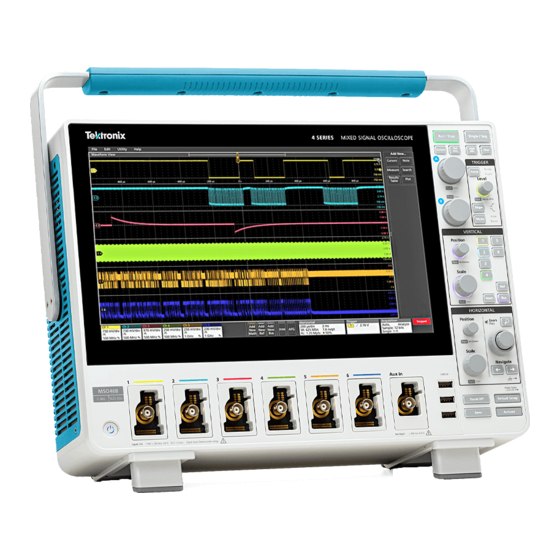

4 Series B Mixed Signal Oscilloscopes

MSO44B and MSO48B

Quick Start Manual

Warning: The servicing instructions are for use by qualified personnel only. To avoid personal injury, do not perform any servicing unless you are qualified

to do so. Refer to all safety summaries prior to performing service.

Supports product firmware V2.6 and above.

Click the following link to protect your product.

tek.com/register

*P 077181500*

077-1815-00

October 2023

Table of Contents

Chapters

Table of Contents

Need help?

Do you have a question about the MSO44B and is the answer not in the manual?

Questions and answers

Summary of Contents for Tektronix MSO44B

Page 1 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual Warning: The servicing instructions are for use by qualified personnel only. To avoid personal injury, do not perform any servicing unless you are qualified to do so. Refer to all safety summaries prior to performing service.
Page 2 Copyright © 2023, Tektronix. 2023 All rights reserved. Licensed software products are owned by Tektronix or its subsidiaries or suppliers, and are protected by national copyright laws and international treaty provisions. Tektronix products are covered by U.S. and foreign patents, issued and pending. Information in this publication supersedes that in all previously published material. Specifications and price change privileges reserved.
Page 3 Run Signal Path Compensation (SPC)..........................43 Compensate the TPP Series probes........................... 43 Connect to a network (LAN)..............................44 Operating basics..................................46 Add a channel waveform to the display..........................46 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 4 Contents Configure channel or waveform settings..........................47 Autoset to quickly display a waveform..........................48 How to trigger on a signal..............................48 Set the acquisition mode..............................49 Set Horizontal parameters ..............................50 Add a math, reference, or bus waveform..........................51 Add a measurement................................52 Configure a measurement..............................54 Add a plot of a measurement...............................54 Add a Search..................................
Page 5 Do not connect or disconnect probes or test leads while they are connected to a voltage source. Use only insulated voltage probes, test leads, and adapters supplied with the product, or indicated by Tektronix to be suitable for the product.
Page 6 Important safety information Observe all terminal ratings To avoid fire or shock hazard, observe all rating and markings on the product. Consult the product manual for further ratings information before making connections to the product. Do not exceed the Measurement Category (CAT) rating and voltage or current rating of the lowest rated individual component of a product, probe, or accessory.
Page 7 Read this Service safety summary and the General safety summary before performing any service procedures. To avoid electric shock Do not touch exposed connections. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 8 Important safety information Do not service alone Do not perform internal service or adjustments of this product unless another person capable of rendering first aid and resuscitation is present. Disconnect power To avoid electric shock, switch off the product power and disconnect the power cord from the mains power before removing any covers or panels, or opening the case for servicing.
Page 9 • Measurement Category II. For measurements performed on circuits directly connected to the low-voltage installation. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 10 This symbol indicates that this product complies with the applicable European Union requirements according to Directives 2012/19/EU and 2006/66/EC on waste electrical and electronic equipment (WEEE) and batteries. For information about recycling options, check the Tektronix Web site (www.tek.com/productrecycling). Battery recycling This product contains a small installed lithium metal button cell.
Page 11 This Software and its associated Equipment are not designed or intended to be used with unsecure networks. You acknowledge that use of the Equipment may rely upon certain networks, systems, and data communication mediums that are not controlled by Tektronix and that may be vulnerable to data or security breaches, including, without limitation, internet networks used by Your internet providers and the databases and servers controlled by Your internet providers.
Page 12 Key features Welcome to the 4 Series B MSO. The 4 Series MSO Oscilloscopes (MSO44B, MSO46B) are 4- and 6-channel oscilloscopes with the ® world's first FlexChannel inputs, enabling you to efficiently and cost-effectively perform mixed signal debugging on virtually any design.
Page 13 Check the packing list that came with your instrument to verify that you have received all standard accessories and ordered items. If you purchased factory installed options, tap Help > About to confirm that the option(s) are listed in the Installed Options table. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 14 Preface Item Quantity Tektronix part number 071-3801-xx Installation and Safety Manual TPP0250 Passive Voltage Probe (250 MHz bandwidth). Shipped with 200 MHz One per channel TPP0250 models. TPP0500B Passive Voltage Probe (500 MHz bandwidth). Shipped with 350 MHz One per channel TPP0500B and 500 MHz models.
Page 15 Use the AC power cord that shipped with your instrument. Procedure 1. Connect the supplied power cord to the instrument power connector on the back of the instrument. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 16 3. Check that the status of all power-on self tests are Passed. If one or more power-on self tests shows Failed: a) Power cycle the instrument. b) Tap Utility > Self Test. If one or more power-on self tests still shows Failed, contact Tektronix Customer Support.
Page 17 Figure 2: Connecting probes to the 4 Series MSO Connecting Probes Connect TPP Series, TekVPI+, TekVPI, or other supported Tektronix analog probes by pushing them into a FlexChannel connector. The probe base latch locks with a 'click' when the probe is fully seated.
Page 18 Getting acquainted with your instrument Getting acquainted with your instrument The following content provides a high-level description of the instrument controls and user interface. Refer to the instrument help for detailed information on using the controls and user interface to display waveforms and take measurements. Front panel controls and connectors The front panel controls provide direct access to key instrument settings such as vertical, horizontal, trigger, cursors, and zoom.
Page 19 The Slope button is disabled when the trigger type requires other slope qualifiers (set from the Trigger configuration menu). Mode sets how the instrument behaves in the absence or presence of a trigger event: • 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 20 Getting acquainted with your instrument • Auto trigger mode enables the instrument to acquire and display a waveform whether or not a trigger event occurs. If a trigger event occurs, the instrument displays a stable waveform. If a trigger event does not occur, the instrument forces a trigger event and acquisition and displays an unstable waveform.
Page 21 Ground and Probe Compensation connectors: The Ground and Probe Compensation connectors are located at the lower right side of the instrument, near the front panel. The Ground connector (the small hole in the case) provides an electrically grounded (through 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 22 Getting acquainted with your instrument a resistor) connection point to attach an anti-static wrist strap, to reduce electrostatic damage (ESD) while you handle or probe the DUT. The Probe Compensation connections provide a ground connector (upper tab) and 1 kHz square wave source (lower tab) for adjusting the high-frequency response of a passive probe (probe compensation).
Page 23 8. Security lock connector lets you use a standard PC/laptop lock cable to secure the instrument to a work bench or other location. 9. Power cord connector. Use only the power cord specified for this product and certified for the country of use. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 24 Getting acquainted with your instrument User interface The touch screen user interface contains waveforms and plots, measurement readouts, and touch-based controls to access all oscilloscope functions. Note: Refer to the instrument help for detailed information on using the user interface to display waveforms and take measurements.
Page 25 5. Configuration Menus let you quickly change the parameters of the selected user interface item. You can open configuration menus by double-tapping on badges, screen objects, or screen areas. See Configuration menus on page 37. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 26 Getting acquainted with your instrument User interface elements Each area of the user interface has a specific function that helps manage information or controls. This topic shows and describes the key user interface elements. The Waveform Record View is a graphical high-level view of the overall waveform record length, how much of the record is on the screen (shown in brackets), the location of key time events including the trigger event, and the current position of waveforms cursors.
Page 27 The markers are only displayed if compatible probes are used. Signals must be within the probe dynamic range for the oscilloscope to correctly display and measure the signals. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 28 Getting acquainted with your instrument The markers are displayed, for about three seconds, after any Offset, Position, or Scale control change that leaves the channel dynamic range limits within the acquisition window. After about three seconds the markers become short lines at the left edge of the graticule.
Page 29 (for measurements that take more than one measurement per acquisition). The Min' and Max' navigation buttons center the waveform in the display at the minimum or maximum value for that measurement in the current acquisition. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 30 Getting acquainted with your instrument The prime symbol (') shown on measurement readings and Min/Max buttons indicates that the value shown (or moved to in the case of Min/Max buttons and waveforms) is from the current acquisition. Lack of a prime symbol means the value is from all acquisitions. The Measurement badge displays Status and Failures information when pass/fail testing is enabled through the configuration menu.
Page 31 Search badges are also shown in the Results bar, below the Measurement badges. A search badge lists the search source, search type, and the number of search event occurrences in the current acquisition. The instrument marks the waveform where those events occur with 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 32 Getting acquainted with your instrument small down-pointing triangles along the top of the waveform graticule. Double-tap a search badge to open its configuration menu to change or refine search settings. Search badges are created by tapping the Add New... Search button. Use the displayed configuration menu to set the search criteria. Search badges have <...
Page 33 Description Prb Comm Accessory communication timed out. Please re-attach the accessory. Prb ROM Unable to read probe ROM. Please re-attach the accessory. Unsup Accessory is unsupported. Table continued… 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 34 The probe tip has a fault. Please remove and replace the probe tip. S-param Error during S-parameter transfer. Please reattach the probe. If the problem persists, contact Tektronix Service. History badge The History badge is shown in the Results bar. Navigate the history acquisitions by using the Previous/Next or Play/Pause buttons.
Page 35 The Horizontal badge also has Scale buttons, shown by single-tapping the badge. Use the Horizontal Scale buttons to increase or decrease the horizontal time setting. Common badge actions Action Result Example Single tap Immediate access controls (Scale, Navigation). Table continued… 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 36 Getting acquainted with your instrument Action Result Example Double tap Configuration menu with access to all settings for the badge. Touch and hold Right-click menu with single tap access to common actions. Typical actions include turning off a channel and deleting a measurement or search badge.
Page 37 Tap anywhere outside a configuration menu to close it. To open Help content for a configuration menu, tap the question mark icon in the upper right corner of the menu. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 38 Getting acquainted with your instrument Zoom user interface Use the zoom tools to magnify waveforms to view signal details. 1. The Zoom Overview shows the entire waveform record. All waveforms are shown in Overlay mode in the Zoom Overview area. Using pinch and expand gestures on the Zoom Overview waveforms changes the horizontal time base settings.
Page 39 Table continued… 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 40 Getting acquainted with your instrument Task Touchscreen UI action Mouse action Increase or decrease the zoom area Touch and hold two fingertips on the waveform Click the + or - buttons on the Zoom Title bar. while in Zoom mode. view, move them together or apart vertically or Click the Draw-a-Box button, draw a box around horizontally, lift from screen;...
Page 41 A floating license enables you to install an upgrade options on any equivalent instrument, but only one instrument at a time can use the license. You must uninstall a floating license from one instrument, and log it back into the Tektronix AMS, before checking it out for use on another instrument.
Page 42 5/6 Series MSO SSD upgrades (Embedded OS or Microsoft Windows 10) and 5 Series MSO bandwidth upgrades to 2 GHz, are not supported by this document. These upgrades either have their own installation instructions, or require that you send the instrument to a Tektronix support center for new hardware and calibration. Procedure Follow the instructions you received to download the upgrade license file (<filename>.lic).
Page 43 See the oscilloscope Help for how to manually compensate passive probes not supported by the probe compensation function. Before you begin The oscilloscope must be powered on for at least 20 minutes before compensating a probe. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 44 Configure the instrument Procedure Use this procedure to compensate supported TPP-family probes that show a Default status when connected to the oscilloscope. Note: Doing a Default Setup does not delete probe compensation values. A factory calibration does delete all stored probe compensation values.
Page 45 4. Tap Test Connection to verify that the network connection is working. The LAN Status icon turns green when the instrument successfully connects to your network. If you have problems connecting to your network, contact your system administration resource for help. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 46 Operating basics Operating basics These procedures are an introduction to using the interface to do common tasks. Refer to the instrument help for detailed information on menu and field settings. Add a channel waveform to the display Use this procedure to add a channel signal to the Waveform View. 1.
Page 47 3. Tap the Other panel to set probe deskew, external attenuation, and alternate units parameters. 4. Tap the Help icon on the menu title to open the help topic for more information. 5. Tap outside the menu to close the menu. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 48 Operating basics Autoset to quickly display a waveform The Autoset function analyzes the signal characteristics and changes the instrument Horizontal, Vertical, and Trigger settings to automatically display a triggered waveform. You can then make further changes to trigger and horizontal settings to view the waveform point of interest.
Page 49 1. Double-tap the Acquisition badge on the Settings bar to open the Acquisition configuration menu. 2. Select the acquisition method from the Acquisition Mode list. Set any other parameters associated with the selected acquisition type. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 50 Operating basics 3. Tap the Help icon on the menu title for more information on these settings. 4. Tap outside the menu to close the menu. Set Horizontal parameters Use this procedure to set the horizontal time base parameters such as mode, minimum sample rate, horizontal scale, delay, and trigger delay time (relative to the center of the waveform record.
Page 51 6. Tap the Help icon on a configuration menu title for more information on math, reference, and bus waveform settings. 7. Tap outside the menu to close the menu. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 52 Operating basics Add a measurement Use this procedure to select and add measurements. Acquire the channel(s) and/or waveform(s) on which you want to take measurements. Note: Waveforms do not need to be displayed to be used for measurements, as long as the channel or waveform badge is on the Settings bar and is acquiring the signal to measure.
Page 53 10. To further adjust a measurement's settings, double-tap a measurement badge to open a configuration menu for that measurement. Configure a measurement on page 54. 11. Tap the Help icon on the menu title for more information on settings. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 54 Operating basics Configure a measurement Use this procedure to add statistical readouts to the measurement badge, display plots for the measurement, and refine measurement parameters (configuration, global versus local scope of settings, gating, filtering, and so on). 1. Double-tap a measurement badge to open its Measurement configuration menu. 2.
Page 55 X-Axis with a Logarithmic scale, and the other plot to display the X-Axis with a Linear scale. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 56 Operating basics 3. You can move plot windows by dragging the Plot view title bar to a new position. The blue background area moves to show where the plot will be located when you remove your finger from the title bar. You can also resize plot windows by selecting and dragging the Plot view border.
Page 57 3. The second way to delete a Measurement or Search badge is by flicking it off the right edge of the display. Flicking to the left from the right edge of the display recovers the badge. Note: Badge recovery is possible within 10 seconds only of removal. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 58 Operating basics Change waveform view settings Use this procedure to change the waveform display mode (Stacked or Overlay), waveform trace interpolation algorithm, waveform persistence, style and intensity, and graticule style and intensity. 1. Double-tap on an open graticule area to open the Waveform View configuration menu. 2.
Page 59 Cursor type to select the cursors to display, such as Waveform, V Bars, H Bars, and V&H Bars. The cursor configuration menu in the waveform view. 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 60 Operating basics The cursor configuration menu in an XY plot. 6. To split the cursors between two waveforms, tap the Source field and select Split and select the source for each cursor. The cursors are moved to the specified waveforms. 7.
Page 61 4. Connect a USB cable from the PC to the USB Device port on the instrument. 5. If using the USB connection to remotely control the oscilloscope using GPIB commands, set the GPIB Talk/Listen Address for your configuration (0 - 30). 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 62 Index cursors menu A knob Acquisition controls acquisition menu, open Default Setup button delete a measurement badge a channel to the display display a channel a measurement badge display cursors a measurement plot documentation a search badge Draw-a-Box button (Zoom) signal to the screen DVM option waveform to the screen...
Page 63 (12/24 hr) network, connect to set Date/Time badge on, off set GPIB talk/listen address set horizontal parameters set probe deskew set probe parameters open acquisition menu 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 64 open horizontal menu Scale knob options Scale knob (horizontal) install an option search badge option license file Search button overlay mode (waveforms) searching for events security cable lock clock format (12/24 hr) Date/Time badge display on, off GPIB talk/listen address panels, menu probe deskew persistence, waveform...
Page 65 (continued) record view waveform badge Waveform View Zoom box Zoom button (front panel) zoom icon Zoom overview Zoom title bar Zoom/Pan knobs (horizontal) 4 Series B Mixed Signal Oscilloscopes MSO44B and MSO48B Quick Start Manual...
Page 66 Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido Advertencia: Las instrucciones de servicio están diseñadas para ser utilizadas únicamente por personal debidamente cualificado. Para evitar lesiones personales, no realice las tareas de mantenimiento a no ser que tenga la cualificación necesaria. Antes de llevar a cabo cualquier operación de servicio, consulte todos los resúmenes de seguridad.
Page 67 Copyright © 2023, Tektronix. 2023 All rights reserved. Licensed software products are owned by Tektronix or its subsidiaries or suppliers, and are protected by national copyright laws and international treaty provisions. Tektronix products are covered by U.S. and foreign patents, issued and pending. Information in this publication supersedes that in all previously published material. Specifications and price change privileges reserved.
Page 68 Compensación de las sondas de la serie TPP........................45 Conectar el dispositivo a una red (LAN)..........................47 Nociones básicas sobre el funcionamiento..........................48 Añadir una forma de onda del canal a la pantalla........................48 Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 69 Contents Configurar los ajustes de canal o forma de onda........................ 49 Auto-ajuste permite mostrar la forma de onda rápidamente....................50 Cómo dispara una señal..............................51 Ajuste del modo de adquisición............................52 Ajuste de los parámetros horizontales ..........................52 Añadir una forma de onda de bus, referencia o función matemática.................. 53 Añadir una medida................................54 Configurar una medida................................
Page 70 Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 71 No conecte ni desconecte sondas o cables de prueba mientras estén conectados a una fuente de tensión. Utilice únicamente las sondas de tensión aisladas, los cables de prueba y los adaptadores proporcionados con el producto, o bien los que Tektronix considera adecuados para el producto. Respete el régimen de todos los terminales Para evitar incendios o descargas eléctricas, respete siempre los regímenes y las indicaciones del producto.
Page 72 Antes de cada uso, compruebe que la sonda y los accesorios no presentan desperfectos (cortes, desgarrones, defectos en el cuerpo de la sonda, en los accesorios o en el revestimiento del cable). No haga uso de ellos en caso de que estén dañados. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 73 Información de seguridad importante Resumen de seguridad de servicio La sección Resumen de seguridad de servicio contiene la información adicional necesaria para realizar los procedimientos de servicio en el producto de manera segura. Los procedimientos de servicio los debe realizar únicamente personal técnico cualificado. Lea este Resumen de seguridad de servicio y el Resumen de seguridad general antes de llevar a cabo cualquier procedimiento de servicio.
Page 74 Los siguientes símbolos pueden aparecer en el producto. PRECAUCIÓN: Consulte Terminal de protección de Tierra del chasis Espera Terminal funcional de el manual toma a tierra conexión a tierra Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 75 únicamente por profesionales y personal debidamente cualificado, no está diseñado para el uso doméstico o por parte de menores de edad. Puede dirigir sus dudas sobre cumplimiento normativo a: Tektronix, Inc. PO Box 500, MS 19-045 Beaverton, OR 97077, US [Estados Unidos] tek.com...
Page 76 Unidas, parte III sección 38.3. Pregunte a su empresa de transportes qué requisitos para el transporte de baterías de litio (incluido el nuevo embalaje y etiquetado) debe cumplir para poder volver a enviar el producto. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 77 Este software y su equipo asociado no están diseñados ni destinados a su uso en redes no seguras. El usuario reconoce que el equipo puede utilizarse en determinadas redes, sistemas y medios de comunicación que no están bajo el control de Tektronix y que pueden ser el origen de vulnerabilidades para los datos o brechas de seguridad, incluyendo entre otros, redes de Internet utilizadas por sus proveedores de Internet y las bases de datos y servidores bajo el control de sus proveedores de Internet.
Page 78 Características principales Bienvenido al instrumento 4 Series B MDO. Los osciloscopios 4 Series MSO (MSO44B, MSO46B) son osciloscopios de 4 y 6 canales con ® las primeras entradas FlexChannel , que le permiten ejecutar funciones de depuración de señal mixta de manera eficaz y eficiente en prácticamente cualquier diseño.
Page 79 Prefacio • Un cable que se deja sin conectar sobre un banco puede desarrollar una gran carga estática. Descargue la tensión estática de todos los cables antes de conectarlos al instrumento o dispositivo bajo prueba conectando momentáneamente el conductor central del cable, o conectando una terminal 50 Ω...
Page 80 Utilice el instrumento dentro de los rangos requeridos de temperatura de funcionamiento, potencia, altitud y voltaje de entrada de señal para obtener mediciones precisas y para un funcionamiento seguro del instrumento. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 81 Prefacio Requisitos medioambientales Característica Descripción Temperatura de funcionamiento 0 °C a +50 °C (+32 °F a +122 °F). Para asegurar que el instrumento cuenta con una refrigeración adecuada, mantenga libre de obstáculos un intervalo de 51 mm (2 pulgadas) en los laterales del mismo.
Page 82 1. Enchufe el conector de alimentación suministrado en el conector correspondiente en la parte trasera del instrumento. Figura 1: Conector del cable de alimentación e interruptor de modo de espera de MSO44B y MSO46B 2. Conecte el cable de alimentación a una fuente de alimentación de CA adecuada.
Page 83 Conexión de sondas Conecte las sondas de la serie TPP, TekVPI+, TekVPI u otras sondas analógicas Tektronix compatibles introduciéndolas en un conector FlexChannel. El pestillo de la base de la sonda se bloquea con un «clic» cuando la sonda está bien colocada.
Page 84 Resulta útil para identificar anomalías de señal difíciles Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 85 Descripción del instrumento de detectar. El modo de adquisición rápida también puede mostrar los fenómenos de forma de onda con una intensidad que refleja la frecuencia con la que se producen. • Single/Seq (Sec./única) permite realizar una adquisición de una sola forma de onda o un número específico de adquisiciones (tal como se establece en el menú...
Page 86 Si solo se muestra una forma de onda matemática, al pulsar el botón se desactiva la forma de onda de función matemática (se elimina de la vista de Forma de onda). Pulse el botón de nuevo para mostrar la forma de onda. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 87 Descripción del instrumento • Si se muestran dos o más formas de onda de matemáticas, al pulsar el botón se pasa de una forma de onda de función matemática a otra para que pueda seleccionarlas. • El botón Ref (Referencia) añade o selecciona una forma de onda de referencia (guardada) en la vista de forma de onda. •...
Page 88 Conecte unidades flash USB en las que pueda guardar o recuperar datos (como actualizaciones de software del instrumento, formas de onda, ajustes y capturas de pantalla) o que le permitan conectar dispositivos periféricos como un ratón o un teclado. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 89 Descripción del instrumento Conectores de sonda FlexChannel: los conectores FlexChannel son compatibles con todas las sondas de medición TekVPI+ y TekVPI, las sondas pasivas BNC, la sonda lógica TPL058 y los cables BNC. La mayoría de las sondas se conectan con solo enchufarlas en su conector correspondiente.
Page 90 1. La Barra de menús incluye los menús de las operaciones típicas, como: • Guardar, cargar y acceder a los archivos Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 91 Descripción del instrumento • Deshacer o rehacer una acción • Configurar las preferencias de visualización y medición del osciloscopio • Configurar el acceso a la red • Ejecutar autocontroles • Borrar la memoria de mediciones y configuraciones (TekSecure™) • Cargar licencias de opción •...
Page 92 Si los cursores están activos en una forma de onda, la vista de registro de forma de onda muestra las posiciones relativas del cursor como pequeñas líneas verticales discontinuas. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 93 Descripción del instrumento En el modo Zoom, la vista de registro de forma de onda se sustituye por la vista general del zoom. Consulte Zoom user interface. El icono de punto de expansión en la vista de la forma de onda muestra el punto central alrededor del cual la forma de onda se expande y se comprime al cambiar los ajustes horizontales.
Page 94 La mayoría de credenciales de canal y de forma de onda también cuentan con botones de Escala, que aparecen al hacer un clic sobre la credencial. Utilice los botones de Escala para aumentar o reducir el ajuste de escala vertical para esa forma de onda. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 95 Descripción del instrumento Puede arrastrar las credenciales Canal y Forma de onda para cambiar su posición en la barra Ajustes y abrir el menú contextual para acceder al menú de acciones rápidas. Puede eliminar las credenciales de canal y forma de onda de dos maneras. •...
Page 96 El estado Pasa/No pasa, el número de fallos y los límites definidos en el panel de la prueba Pasa/No pasa están disponibles en la tabla de resultados de la medida. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 97 Descripción del instrumento Las credenciales de medición se enumeran en el orden de creación, empezando por la parte superior de la barra de resultados. La eliminación de una credencial de medición no cambia el orden ni los nombres de las credenciales restantes. Puede arrastrar las credenciales de medida para cambiar su posición en la barra de resultados y abrir el menú...
Page 98 Toque dos veces una credencial de búsqueda para abrir su menú de configuración y cambiar o modificar la configuración de búsqueda. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 99 Descripción del instrumento Las credenciales de búsqueda se crean tocando el botón Agregar nuevo... Botón Buscar. Utilice el menú de configuración mostrado para establecer los criterios de búsqueda. Las credenciales de búsqueda tienen los botones de navegación < (Anterior) y > y (Siguiente) que abren el modo Zoom y centran la forma de onda en pantalla en la posición de la marca de búsqueda anterior o siguiente en el registro de forma de onda.
Page 100 Se ha agotado el tiempo de comunicación del accesorio. Vuelva a conectar el accesorio. ROM sd No se ha podido leer la ROM de la sonda. Vuelva a conectar el accesorio. Sigue en la página siguiente Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 101 Param. S Error durante la transferencia del parámetro S. Vuelva a conectar la sonda. Si el problema se repite, póngase en contacto con el servicio técnico de Tektronix. Credencial de historial La credencial de historial se muestra en la barra de resultados. Explote el historial de adquisiciones con los botones Anterior/Siguiente o Play/Pause (Reproducir/Detener).
Page 102 Escala horizontal para aumentar o reducir el ajuste temporal horizontal. Acciones de credenciales habituales Acción Resultado Ejemplo Un clic Controles de acceso inmediato (Escala, Navegación). Sigue en la página siguiente Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 103 Descripción del instrumento Acción Resultado Ejemplo Dos clics Menú de configuración con acceso a todos los ajustes de la credencial. Tocar y mantener Menú contextual con acceso mediante un clic a las acciones habituales. Las acciones típicas incluyen la desactivación de un canal y la eliminación de una credencial de medición o de búsqueda.
Page 104 Zoom de la interfaz de usuario Utilice las herramientas de zoom para ampliar las formas de onda y ver los detalles de la señal. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 105 Descripción del instrumento 1. La Visión general de zoom muestra todo el registro de forma de onda. Todas las formas de onda se muestran en el modo Superposición en el área Visión general de zoom. Utilizando los gestos de pellizcar y expandir en las formas de onda de Visión general de zoom se cambia la configuración de la base de tiempos horizontal.
Page 106 Aceptar, Cerrar u otro botón del cuadro de diálogo. Sigue en la página siguiente Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 107 Descripción del instrumento Tarea Acción de la interfaz de usuario en la pantalla Acción del ratón táctil Desplace un menú. Toque y mantenga presionada la barra de título Haga clic y mantenga presionado el botón del menú o un área en blanco del menú, luego derecho del ratón en el título o en una área en arrastre el menú...
Page 108 El archivo de licencia individual no afecta a las opciones instaladas en fábrica o a cualquier otra actualización que pueda haber adquirido e instalado. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 109 Una licencia flotante permite instalar opciones de actualización en cualquier instrumento equivalente, pero la licencia solo puede utilizarse en un instrumento. Debe desinstalar una licencia flotante de un instrumento y volver a iniciar sesión en Tektronix AMS antes de poder utilizarla en otro instrumento.
Page 110 Si la SPC falla, anote el texto del mensaje de error. Asegúrese de que todas las sondas y cables estén desconectados y vuelva a ejecutar la SPC. Si la SPC sigue fallando, póngase en contacto con el servicio de atención al cliente de Tektronix.
Page 111 Configuración del instrumento • Si no hay ningún campo de estado de compensación de sonda en el panel, el osciloscopio no puede almacenar valores de compensación para esa sonda. Consulte la Ayuda del osciloscopio para aprender a compensar manualmente las sondas pasivas no compatibles con la función de compensación de sondas.
Page 112 Si tiene problemas para conectarse a la red, póngase en contacto con el administrador del sistema para obtener ayuda. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 113 Nociones básicas sobre el funcionamiento Nociones básicas sobre el funcionamiento Estos procedimientos son una introducción para usar la interfaz para tareas comunes. Consulte la ayuda del instrumento para obtener información detallada sobre el menú y la configuración. Añadir una forma de onda del canal a la pantalla Siga este procedimiento para añadir una señal de canal a la vista de forma de onda.
Page 114 3. Toque el panel Otro para ajustar los parámetros de alineación de la sonda, atenuación externa y los parámetros de unidades alternativas. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 115 Nociones básicas sobre el funcionamiento 4. Toque el icono de Ayuda del título del menú para abrir el tema de ayuda para obtener más información. 5. Toque fuera del menú para cerrarlo. Auto-ajuste permite mostrar la forma de onda rápidamente La función Auto-ajuste analiza las características de la señal y cambia los valores Horizontal, Vertical y Disparo del instrumento para mostrar automáticamente una forma de onda disparada.
Page 116 4. Toque el icono de Ayuda del título del menú para obtener más información sobre estos ajustes. 5. Toque fuera del menú para cerrarlo. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 117 Nociones básicas sobre el funcionamiento Ajuste del modo de adquisición Siga este procedimiento para establecer el método que utiliza el instrumento para adquirir y visualizar la señal. 1. Toque dos veces la credencial de Adquisición de la barra de Configuración para abrir el menú de configuración de la adquisición. 2.
Page 118 2. El instrumento añade la forma de onda a la vista Forma de onda, añade una credencial de forma de onda a la barra de configuración y abre un menú de configuración. Este ejemplo muestra la adición de una forma de onda matemática. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 119 Nociones básicas sobre el funcionamiento 3. Utilice los menús de configuración para definir los parámetros de la forma de onda. Los campos mostrados dependen de la forma de onda y de las selecciones realizadas en el menú. Los cambios de selección se aplican de inmediato. Este ejemplo muestra cómo añadir una forma de onda matemática utilizando los campos Fuente de funciones matemáticas para seleccionar Ch 1 y Ch 2 como fuentes de la forma de onda, ajustando el tipo de funciones matemáticas a operación matemática Básica y restando el canal 2 del canal 1.
Page 120 Seleccione y añada otras medidas para la fuente actual. Toque los paneles de categorías de medición para mostrar y seleccionar otras medidas para agregar. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 121 Nociones básicas sobre el funcionamiento Para añadir medidas para otras fuentes, seleccione una fuente diferente, seleccione una medida y añádala. Toque fuera del menú Añadir medidas para cerrarlo. 10. Para ajustar aún más la configuración de una medición, toque dos veces una credencial de medida para abrir un menú de configuración para esa medida.
Page 122 1. Toque dos veces una credencial de medida para abrir el menú de configuración de medidas. 2. Toque el botón de gráficos para añadir un gráfico a la medida de la pantalla. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 123 Nociones básicas sobre el funcionamiento A continuación se muestra cómo añadir un gráfico de histograma. Puede añadir más de un gráfico a las medidas (a la misma o a diferentes medidas). Por ejemplo, puede agregar dos gráficos de histograma para la misma medida, establecer uno para mostrar el eje X con una escala logarítmica, y el otro para mostrar el eje X con una escala lineal.
Page 124 La imagen de ejemplo muestra los criterios de búsqueda establecidos para encontrar anchos de pulso positivos inferiores a 70 ns. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 125 Nociones básicas sobre el funcionamiento 4. Para dejar de mostrar marcas en una forma de onda, toque dos veces la credencial Búsqueda y establezca Mostrar como Apagado.. 5. Para mover la forma de onda para centrar las marcas en la pantalla, pulse el botón del panel frontal Run/Stop (Ejec./Parar) para detener la adquisición, toque una vez una credencial de búsqueda y toque el botón de navegación <...
Page 126 2. Toque el botón Agregar nuevo...Cursores, o pulse el botón del panel frontal. Los cursores se agregan a la pantalla. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 127 Nociones básicas sobre el funcionamiento 3. Utilice los mandos multiuso A y B para mover los cursores, o toque y arrastre un cursor. Los cursores muestran lecturas que indican las medidas de posición y la diferencia entre los cursores. 4. Para mover los cursores a un canal o forma de onda diferente, toque el la retícula de la forma de onda. 5.
Page 128 8. Para dejar de mostrar los cursores, pulse el botón del panel frontal Cursor, mantenga pulsado para abrir el menú contextual y desactivar los cursores, o abra el menú de configuración de los cursores y ajuste la visualización en Desact. Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 129 Nociones básicas sobre el funcionamiento Conectar el osciloscopio a un PC con un cable USB Puede usar un cable USB para conectar el osciloscopio directamente a un ordenador para el control remoto del instrumento. 1. En el osciloscopio, seleccione Utilidad > E/S en la barra de menús. 2.
Page 130 GPIB botón Mode (Modo) (panel frontal) establecer la zona horaria botón Mode (Modo) del panel frontal establecer parámetros horizontales Botón More (Más) mostrar cursores Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 131 cómo (continuado) establecer utilizar el ratón con la interfaz de usuario dirección habla/escucha GPIB utilizar la función de auto-ajuste formato del reloj (12/24 horas) visualizar rápidamente una forma de onda (auto-ajuste) pantalla de credencial de fecha/hora, act. y desact. Cómo zona horaria cambiar el modo de visualización (apilado o superpuesto) estilo de retícula...
Page 132 (Disparo) sondas enviadas Trigger sondas, conexión panel frontal (Ejec./Parar) SPC (compensación de paso de señal) botón Run/Stop suprimir la alimentación de CA del instrumento Osciloscopios de señal combinada de la serie 4 B MSO44B y MSO48B Manual de inicio rápido...
Page 133 tareas comunes de la interfaz de usuario en la pantalla táctil tareas de la interfaz de usuario en la pantalla táctil tipos de credenciales uso del ratón con la pantalla táctil utilizar cursores Visión general de zoom Vista de forma onda vista de registro, forma de onda zona horaria, establecer...
Page 134 Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva Attenzione: Le istruzioni per la manutenzione sono riservate esclusivamente all'utilizzo da parte di personale qualificato. Per evitare il rischio di lesioni personali, non eseguire alcuna attività di manutenzione se non si è qualificati a farlo. Consultare tutte le indicazioni di sicurezza prima di eseguire operazioni di manutenzione.
Page 135 Copyright © 2023, Tektronix. 2023 All rights reserved. Licensed software products are owned by Tektronix or its subsidiaries or suppliers, and are protected by national copyright laws and international treaty provisions. Tektronix products are covered by U.S. and foreign patents, issued and pending. Information in this publication supersedes that in all previously published material. Specifications and price change privileges reserved.
Page 136 Esecuzione della compensazione del percorso del segnale (SPC)..................46 Compensazione delle sonde della serie TPP........................46 Connessione a una rete (LAN)............................48 Nozioni operative di base................................49 Aggiunta di una forma d'onda del canale alla schermata....................49 Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 137: Table Of Contents
Sommario Configurazione delle impostazioni del canale o della forma d'onda..................50 Autoset per visualizzare rapidamente una forma d'onda..................... 51 Come attivare il trigger di un segnale..........................52 Impostazione della modalità di acquisizione........................53 Impostazione dei parametri Orizzontale ..........................53 Aggiunta di una forma d'onda matematica, di riferimento o del bus..................54 Aggiunta di una misura................................
Page 138 Non posizionare l'apparecchio in modo che sia difficile utilizzare il cavo di alimentazione; questo deve rimanere accessibile all'utente in ogni momento per consentire una sconnessione rapida in caso di necessità. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 139 Non collegare o scollegare sonde e cavi di test mentre sono collegati a una sorgente di tensione. Utilizzare solamente sonde di tensione isolate, cavi di prova e adattatori in dotazione con il prodotto o indicati come adatti per il prodotto da Tektronix. Attenersi ai valori del terminale Per evitare incendi o scosse elettriche, rispettare i valori nominali e i contrassegni apposti sul prodotto.
Page 140 Prima di ogni utilizzo, controllare la sonda e gli accessori per rilevare eventuali danni (tagli, lacerazioni o difetti nel corpo della sonda, accessori, guaina del cavo e così via). Non utilizzare componenti danneggiati. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 141 Importanti informazioni sulla sicurezza Norme di sicurezza per le operazioni di manutenzione La sezione Norme di sicurezza per le operazioni di manutenzione contiene ulteriori informazioni necessarie per eseguire la manutenzione di questo prodotto in modo sicuro. Solo il personale qualificato è autorizzato a eseguire le procedure di manutenzione. Leggere la sezione Norme di sicurezza per le operazioni di manutenzione e Norme di sicurezza generali prima di eseguire qualsiasi procedura di manutenzione.
Page 142 Sul prodotto possono essere presenti i simboli di seguito elencati. ATTENZIONE: Fare Terminale protezione Massa dello chassis Standby Terminale di messa a terra riferimento al manuale messa a terra funzionale Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 143 è progettato per essere utilizzato in ambiente domestico o dai bambini. Eventuali domande relative alla conformità possono essere inviate al seguente indirizzo: Tektronix, Inc. PO Box 500, MS 19-045 Beaverton, OR 97077, US tek.com...
Page 144 Questo simbolo indica che il prodotto è conforme ai requisiti applicabili dell'Unione europea secondo quanto sancito dalle Direttive 2012/19/UE e 2006/66/CE sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE) e delle batterie. Per informazioni sulle possibili opzioni di riciclaggio, consultare il sito Web Tektronix (www.tek.com/productrecycling).
Page 145 Internet utilizzate dai provider Internet nonché database e server controllati dai provider Internet. Tektronix non sarà ritenuta responsabile per suddette violazioni, tra cui, a titolo esemplificativo, danneggiamento e/o perdita di dati derivanti da qualsivoglia violazione della sicurezza, e non riconosce alcuna garanzia, comprese garanzie implicite o espresse, che i contenuti saranno protetti o che non saranno altrimenti persi o alterati.
Page 146 Funzioni chiave Presentazione di MSO B serie 4. Gli oscilloscopi MSO serie 4 (MSO44B, MSO46B) sono oscilloscopi a 4 e 6 canali con i primi input ® FlexChannel al mondo, che consentono di eseguire il debug di segnali misti su praticamente qualsiasi progetto in modo efficiente ed economico.
Page 147 Prefazione • Un cavo che viene lasciato scollegato su un banco può sviluppare una grande carica statica. Scaricare la tensione statica da tutti i cavi prima di collegarli allo strumento o al dispositivo in prova mettendo momentaneamente a terra il conduttore centrale del cavo o collegando una terminazione di 50 Ω...
Page 148 Utilizzare lo strumento entro gli intervalli consentiti di temperatura di esercizio, potenza, altitudine e tensione di ingresso del segnale al fine di ottenere misure più accurate e un funzionamento sicuro dello strumento. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 149 Prefazione Requisiti ambientali Caratteristica Descrizione Temperatura di esercizio Da 0 °C a +50 °C. Per assicurare un adeguato raffreddamento, mantenere i lati dello strumento liberi da ostruzioni per 51 mm. Umidità Operativa: dal 5% al 90% di umidità relativa (% RH) fino a un massimo di +40 °C, senza condensa. Non operativa: dal 5% al 50% di umidità...
Page 150 1. Collegare il cavo di alimentazione al connettore di alimentazione sul retro dello strumento. Figura 1: Interruttore di standby dell'alimentazione e connettore del cavo di alimentazione MSO44B e MSO46B 2. Collegare il cavo di alimentazione ad una presa di corrente elettrica alternata (CA).
Page 151 Collegamento delle sonde Collegare le sonde analogiche della serie TPP, TekVPI+, TekVPI o altre sonde analogiche Tektronix supportate inserendole in un connettore FlexChannel. Il fermo alla base della sonda si blocca con un "clic" quando la sonda è completamente inserita.
Page 152 La modalità Fast Acq™ attiva o disattiva la modalità di acquisizione veloce. La modalità FastAcq fornisce un'acquisizione rapida delle forme d'onda e riduce i tempi morti tra le varie acquisizioni, permettendo la cattura e la visualizzazione di eventi transitori Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 153 Presentazione dello strumento quali errori e impulsi anomali. Facilita l'individuazione di anomalie ingannevoli del segnale. La modalità di acquisizione rapida consente inoltre di visualizzare fenomeni delle forme d'onda a un'intensità che rispecchia la frequenza con cui si verificano. • La modalità Single/Seq (Singola/Seq) consente di effettuare una singola acquisizione di forme d'onda o un numero specifico di acquisizioni (come impostato nel menu di configurazione Acquisition (Acquisizione)).
Page 154 Se il canale si trova sullo schermo ed è anche selezionato, premendo il pulsante di quel canale, questo viene disattivato (e rimosso dalla visualizzazione Waveform (Forma d'onda)). • Il pulsante Math (Matematica) consente di aggiungere o selezionare una forma d'onda matematica nella visualizzazione Waveform (Forma d'onda). Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 155 Presentazione dello strumento • Se non esiste una forma d'onda matematica, premendo il pulsante Math (Matematica) si aggiunge una forma d'onda matematica alla visualizzazione Waveform (Forma d'onda) e si apre il menu di configurazione Math (Matematica). • Se viene visualizzata una sola forma d'onda matematica, premendo il pulsante si disattiva la forma d'onda matematica (viene rimossa dalla visualizzazione Waveform (Forma d'onda)).
Page 156 1 kHz (linguetta inferiore) per regolare la risposta alle alte frequenze di una sonda passiva (compensazione della sonda). L'oscilloscopio utilizza questo segnale per compensare automaticamente le sonde supportate, comprese quelle che vengono fornite con il prodotto. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 157 Presentazione dello strumento Porte host USB (USB 3.0 e 2.0): le porte USB si trovano nell'angolo inferiore destro del pannello anteriore e sul pannello posteriore. Connettere le unità flash USB sulle quali è possibile salvare o richiamare i dati (come gli aggiornamenti software dello strumento, le forme d'onda, le impostazioni e le catture dello schermo) oppure collegare periferiche come il mouse o la tastiera.
Page 158 Paese in cui viene utilizzato. Interfaccia utente L'interfaccia utente a sfioramento contiene forme d'onda e grafici, letture di misura e comandi a sfioramento per accedere a tutte le funzioni dell'oscilloscopio. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 159 Presentazione dello strumento Nota: Per informazioni dettagliate sull'uso dell'interfaccia utente per visualizzare le forme d'onda ed effettuare le misurazioni, consultare la guida dello strumento. 1. La Barra dei menu fornisce menu per le operazioni tipiche, tra cui: • Salvataggio, caricamento e accesso ai file •...
Page 160 Elementi interfaccia utente Ogni area dell'interfaccia utente ha una funzione specifica che consente di gestire le informazioni o i comandi. Questo argomento mostra e descrive gli elementi chiave dell'interfaccia utente. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 161 Presentazione dello strumento La visualizzazione Registrazione della forma d'onda è una visualizzazione grafica ad alto livello della lunghezza complessiva della registrazione della forma d'onda, della quantità di registrazione presente sullo schermo (indicata tra parentesi), della posizione degli eventi temporali chiave, compreso l'evento trigger e la posizione corrente dei cursori delle forme d'onda. Se si visualizza una Forma d'onda di riferimento più...
Page 162 Premere due volte un identificatore Forma d'onda digitale per aprire il menu di configurazione del canale digitale. Trascinando l'identificatore di segnale digitale sopra un altro identificatore, i due segnali sulla forma d'onda vengono scambiati. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 163 Presentazione dello strumento I marker del limite della gamma dinamica della sonda sono visualizzati all'interno del bordo sinistro del reticolo, in base alla posizione dell'identificatore della traccia del canale verticale che si estende verso l'alto e verso il basso fino ai limiti della gamma dinamica della sonda.
Page 164 Mostra statistiche nel simbolo. Il simbolo Misurazione visualizza il valore di deviazione standard (σ). La deviazione standard è zero quando la popolazione è uno. Alcuni simboli Misurazione hanno anche i pulsanti di navigazione, mostrati premendo una sola volta il simbolo. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 165 Presentazione dello strumento I pulsanti < (Precedente) e > (Successiva) centrano la forma d'onda nella schermata nella posizione della misurazione precedente o successiva nella registrazione (per misurazioni che richiedono più di una misurazione per acquisizione). I pulsanti di navigazione Min' e Max' centrano la forma d'onda nella schermata al valore minimo o massimo per la misurazione nell'acquisizione corrente.
Page 166 Risultati per recuperare il simbolo. Il recupero del simbolo è possibile solo entro 10 secondi dalla rimozione. Simboli dei cursori È possibile visualizzare le letture dei cursori in un simbolo di Cursori nella barra Risultati. Il contenuto del simbolo dipende dal cursore in uso. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 167 Presentazione dello strumento Per creare un simbolo per le letture del cursore, attivare i Cursori, toccare due volte una lettura del cursore per aprire il relativo menu di configurazione e impostare la modalità Letture su Simbolo. Nota: È possibile visualizzare letture del cursore solamente in una posizione per volta: o sulla forma d'onda o in un simbolo Cursori.
Page 168 Il testo della misurazione diventa rosso e il tipo di taglio (positivo o negativo) viene elencato nella condizione di taglio indicata da un eventuale simbolo Misurazione associato al canale. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 169 Il puntale della sonda ha un guasto. Rimuovere e sostituire il puntale della sonda. S-param Errore durante il trasferimento del parametro S. Ricollegare la sonda. Se il problema persiste, contattare l'assistenza clienti Tektronix. Simbolo Cronologia Il simbolo Cronologia viene mostrato nella barra Risultati. Navigare nelle acquisizioni nella cronologia usando i pulsanti Precedente/ Successiva o Riproduci/Pausa.
Page 170 Risultati per recuperare il simbolo. Il recupero del simbolo è possibile solo entro 10 secondi dalla rimozione. Simboli Sistema I simboli Sistema (nella barra Impostazioni) visualizzano le impostazioni principali quali Orizzontale, Acquisizione e Trigger. Non è possibile eliminare i simboli Sistema. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 171 Presentazione dello strumento Premere due volte un simbolo Sistema per aprire il menu di configurazione. Il simbolo Orizzontale include anche i pulsanti Scala, mostrati premendo una sola volta il simbolo. Utilizzare i pulsanti Scala orizzontale per aumentare o diminuire l'impostazione del tempo orizzontale. Azioni comuni per i simboli Azione Risultato...
Page 172 Le impostazioni associate sono raggruppate in 'pannelli'. Premere il nome del pannello per visualizzare tali impostazioni. Le modifiche alle impostazioni del pannello possono modificare i valori e/o i campi mostrati in quel pannello e in altri pannelli. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 173 Presentazione dello strumento Premere un punto qualsiasi al di fuori di un menu di configurazione per chiuderlo. Per aprire il contenuto della Guida di un menu di configurazione specifico, premere l'icona del punto interrogativo nell'angolo superiore destro del menu. Ingrandimento interfaccia utente Utilizzare gli strumenti di zoom per ingrandire le forme d'onda e visualizzare i dettagli del segnale.
Page 174 Modalità Sovrapposizione: toccare l'identificatore Modalità Sovrapposizione: fare clic col tasto del canale o della forma d'onda. sinistro sull'identificatore del canale o della forma d'onda. Continuo tabella... Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 175 Presentazione dello strumento Attività Azione interfaccia utente sullo schermo a Azione mouse sfioramento Visualizza pulsanti di scala o Premere il simbolo. Fare clic sul simbolo. di navigazione su un simbolo (forma d'onda, misurazione, ricerca, orizzontale). Non tutti i simboli di misura o ricerca visualizzano pulsanti di navigazione.
Page 176 Per istruzioni dettagliate sulla pulizia, consultare la guida introduttiva dell'utente. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 177 Configurazione dello strumento Configurazione dello strumento Configurazioni per aiutare nell'utilizzo efficiente dello strumento. Fare riferimento alla guida dello strumento per maggiori informazioni sulla configurazione. Download e installazione dell'ultima versione del firmware dello strumento L'installazione del firmware più recente garantisce che lo strumento disponga delle ultime funzionalità e che esegua le più accurate misurazioni.
Page 178 Una licenza floating permette di installare un'opzione di aggiornamento su qualsiasi strumento equivalente, ma solo uno strumento alla volta può usare la licenza. Occorre disinstallare la licenza floating da uno strumento e accedere di nuovo in Tektronix AMS prima di provare a usarla su un altro strumento.
Page 179 Se il processo SPC non riesce correttamente, annotare il testo del messaggio di errore. Assicurarsi che tutte le sonde e i cavi siano scollegati e riavviare la compensazione del percorso del segnale. Se il processo SPC continua a non riuscire correttamente, contattare l'assistenza clienti Tektronix. Compensazione delle sonde della serie TPP La compensazione della sonda regola la risposta ad alta frequenza di una sonda per la migliore cattura della forma d'onda e la precisione della misurazione.
Page 180 11. Ripetere questi passi per ogni sonda passiva supportata che si desidera compensare per questo canale. 12. Ripetere questi passi per compensare le sonde supportate su altri canali dell'oscilloscopio. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 181 Configurazione dello strumento Nota: Per misure più accurate, aprire il pannello Impostazione sonda e verificare che lo stato di compensazione della sonda sia Riuscita ogni volta che si collega una sonda ad un canale. Connessione a una rete (LAN) Il collegamento a una rete consente di accedere in remoto allo strumento. Rivolgersi all'amministratore di rete per ottenere le informazioni necessarie per connettersi alla rete (indirizzo IP, indirizzo IP gateway, maschera di sottorete, indirizzo IP DNS e così...
Page 182 (in modalità impilata). 4. Toccare due volte un simbolo di canale per aprire il menu di configurazione di quel canale e controllare o modificare le impostazioni. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 183: Configurazione Delle Impostazioni Del Canale O Della Forma D'onda
Nozioni operative di base Configurazione delle impostazioni del canale o della forma d'onda Utilizzare i menu di configurazione del canale e della forma d'onda per impostare i parametri, come ad esempio scala verticale e offset, accoppiamento, larghezza di banda, impostazione della sonda, valori di riallineamento, attenuazione esterna e altre impostazioni. Prima di iniziare Requisito: nella barra delle impostazioni è...
Page 184: Autoset Per Visualizzare Rapidamente Una Forma D'onda
La funzione Autoset ignora le forme d'onda matematiche, di riferimento e del bus. • Se la frequenza di un canale o di una forma d'onda è inferiore a 40 Hz, il segnale viene considerato come assente. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 185: Come Attivare Il Trigger Di Un Segnale
Nozioni operative di base Come attivare il trigger di un segnale Utilizzare questa procedura per aprire il menu Trigger per selezionare e configurare il tipo di evento trigger e le relative condizioni. 1. Premere due volte il simbolo Trigger sulla barra Impostazioni per aprire il menu di configurazione Trigger. 2.
Page 186: Impostazione Della Modalità Di Acquisizione
(relativamente al centro della registrazione della forma d'onda. 1. Premere due volte il simbolo Orizzontale sulla barra Impostazioni per aprire il menu di configurazione Orizzontale. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 187: Aggiunta Di Una Forma D'onda Matematica, Di Riferimento O Del Bus
Nozioni operative di base 2. Utilizzare le opzioni del menu per impostare i parametri Orizzontale. 3. Premere l'icona Guida nel titolo del menu per ulteriori informazioni sulle relative impostazioni. Aggiunta di una forma d'onda matematica, di riferimento o del bus Le forme d'onda matematiche consentono di creare nuove forme d'onda basate su operazioni tra due o più...
Page 188: Aggiunta Di Una Misura
Nota: Non è necessario visualizzare le forme d'onda da utilizzare per le misurazioni fintanto che il simbolo Canale o Forma d'onda si trova sulla barra Impostazioni e acquisisce il segnale da misurare. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 189 Nozioni operative di base Toccare il pulsante Aggiungi nuova...Misurazione per aprire il menu di configurazione Aggiungi misurazioni o trascinare il pulsante Misurazione su una forma d'onda nell'area di visualizzazione della forma d'onda per impostare automaticamente la sorgente. Nota: Se il menu mostra delle schede diverse da Standard, allora significa che sono stati installati tipi di misurazione opzionali nello strumento.
Page 190: Configurazione Di Una Misura
2. Premere Mostra statistiche nel simbolo per aggiungere le letture di statistiche al simbolo di misurazione. 3. Premere i titoli dei pannelli disponibili per apportare le modifiche a queste categorie. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 191: Aggiunta Di Un Grafico Di Una Misura
Nozioni operative di base 4. Utilizzare i campi disponibili per ottimizzare le condizioni di misura. I campi visualizzati dipendono dalla misura. Le modifiche alla selezione hanno effetto immediato. Le modifiche alla selezione possono anche cambiare i campi in altri pannelli. 5.
Page 192 Andrebbe usato un mouse per compiere queste operazioni, poiché risulta più facile selezionare e trascinare grafici con un mouse. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 193: Aggiunta Di Una Ricerca
Nozioni operative di base 4. Toccare due volte all'interno di una visualizzazione di un grafico per aprire un menu di configurazione per impostare le caratteristiche di visualizzazione. Premere l'icona Guida nel titolo del menu di configurazione per ulteriori informazioni sulle impostazioni di quel menu. Premere all'esterno del menu per chiudere il menu.
Page 194: Eliminazione Di Un Simbolo Misurazione O Cerca
3. Il secondo modo per eliminare un simbolo Misurazione o Cerca è spingerlo oltre il bordo destro della schermata. Per recuperare il simbolo, spingere verso sinistra dal bordo destro della schermata. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 195: Modifica Delle Impostazioni Di Visualizzazione Della Forma D'onda
Nozioni operative di base Nota: Il recupero del simbolo è possibile solo entro 10 secondi dalla rimozione. Modifica delle impostazioni di visualizzazione della forma d'onda Seguire questa procedura per cambiare la modalità di visualizzazione della forma d'onda (Impilata o Sovrapposizione), l'algoritmo di interpolazione della traccia della forma d'onda, la persistenza della forma d'onda, lo stile e l'intensità...
Page 196 Cursori. Ad esempio, premere il tipo di cursore per selezionare i cursori da visualizzare, come Forma d'onda, Barre V, Barre H, Barre V e H. Il menu di configurazione del cursore nella vista forma d'onda. Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 197 Nozioni operative di base Il menu di configurazione del cursore in un grafico XY. 6. Per dividere i cursori in due forme d'onda, toccare il campo Sorgente e selezionare Dividi e selezionare la sorgente di ogni cursore. I cursori vengono spostati verso le forme d'onda specificate. 7.
Page 198: Collegamento Dell'oscilloscopio Ad Un Pc Mediante Un Cavo Usb
5. Se si utilizza la connessione USB per comandare a distanza l'oscilloscopio usando i comandi GPIB, impostare l'opzione Indirizzo parla/ascolta GPIB in base alla propria configurazione (0 - 30). Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 199: Indice Analitico
Indice analitico come (continuato) collegarsi al PC utilizzando un cavo USB A, manopola compensare le sonde della serie TPP accendere o spegnere lo strumento connettersi alla rete accensione o spegnimento controllare i risultati di auto verifiche all'accensione accessori standard disattivare il simbolo Data/Ora AFG OUT (pannello posteriore) eliminare una misura aggiungere...
Page 200 Level (Livello) pulsante Force (Forzato) manopola Position (Posizione) pulsante High Res (Alta risoluzione) manopola Position (Posizione) (Horizontal (Orizzontale)) pulsante Math (Matematica) (pannello frontale) manopola Scala pulsante Mode (Modalità) Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 201 pannello anteriore (continuato) pulsante Zoom (pannello anteriore) pulsante Ref (Riferimento) (pannello frontale) pulsanti Channel (Canale) (pannello anteriore) pulsante Run/Stop (Esegui/Interrompi) pulsanti dei canali inattivi pulsante Single/Seq (Singola/Seq) pulsanti di navigazione, simboli pulsante Slope (Inclinazione) pulsanti Navigate (Navigazione) (Horizontal (Orizzontale)) pulsante Touch Off (Disattivazione schermo a sfioramento) pulsanti scala, simbolo pulsante Zoom (pannello anteriore) punto di espansione, forma d'onda...
Page 202 Oscilloscopi a segnali misti B serie 4 MSO44B e MSO48B Guida introduttiva...
Page 203 Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding Waarschuwing: De onderhoudsinstructies zijn uitsluitend bedoeld voor gebruik door gekwalificeerd personeel. Voer geen onderhoudswerkzaamheden uit, tenzij u hiervoor bent gekwalificeerd, om persoonlijk letsel te voorkomen. Raadpleeg alle veiligheidssamenvattingen voordat u onderhoudswerkzaamheden gaat uitvoeren.
Page 204 Copyright © 2023, Tektronix. 2023 All rights reserved. Licensed software products are owned by Tektronix or its subsidiaries or suppliers, and are protected by national copyright laws and international treaty provisions. Tektronix products are covered by U.S. and foreign patents, issued and pending. Information in this publication supersedes that in all previously published material. Specifications and price change privileges reserved.
Page 205 De tijdzone en de indeling van de kloknotatie instellen....................... 46 Signaalpad-compensatie (SPC) uitvoeren...........................47 De sondes van de TPP-serie compenseren........................47 Verbinding maken met een netwerk (LAN).......................... 49 Hoofdstuk 4: Basisbediening...............................50 Een kanaal-golfvorm toevoegen aan de weergave......................50 Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 206 Inhoudsopgave Kanaal- of golfvorminstellingen configureren........................51 Snelle weergave van een golfvorm automatisch instellen....................52 Een signaal activeren................................53 De verwervingsmodus instellen............................54 Horizontale parameters instellen ............................54 Een rekenkundige, referentie- of bus-golfvorm toevoegen....................55 Een meting toevoegen................................. 56 Een meting configureren..............................58 Een plot van een meting toevoegen............................ 59 Een zoekopdracht toevoegen..............................
Page 207: Belangrijke Veiligheidsinformatie
Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 208 Sluit geen sondes of testkabels aan of ontkoppel deze niet wanneer ze zijn aangesloten op een spanningsbron. Gebruik alleen geïsoleerde spanningssondes, testkabels en adapters die bij het product worden geleverd of die door Tektronix worden aangegeven als geschikt voor het product.
Page 209: Sondes En Testkabels
Wees voorzichtig bij het optillen en dragen van het product. Dit product is voorzien van een handgreep of handgrepen voor optillen en dragen. Gebruik alleen de Tektronix-hardware voor rekmontage die voor dit product is gespecificeerd. Sondes en testkabels Voordat u sondes of testkabels gaat aansluiten, moet de voedingskabel van de netstekker worden aangesloten op een goed geaard stopcontact.
Page 210: Samenvatting Onderhoudsveiligheid
Belangrijke veiligheidsinformatie De sonde en accessoires inspecteren Inspecteer de sonde en accessoires vóór elk gebruik op schade (insnijdingen, scheuren of defecten in de sondebehuizing, accessoires of kabelmantel). Niet gebruiken indien beschadigd. Samenvatting onderhoudsveiligheid De sectie Samenvatting onderhoudsveiligheid bevat aanvullende informatie die nodig is voor het veilig uitvoeren van onderhoud aan het product.
Page 211: Symbolen Op Het Product
(Dit symbool kan ook worden gebruikt om de gebruiker te verwijzen naar de certificeringen in de handleiding.) Op het product kunnen een of meerdere van de volgende symbolen voorkomen. LET OP: Raadpleeg de Beschermende Chassisaarding Stand-by Functionele aardingsklem handleiding aardingsklem Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 212: Nalevingsinformatie
Vragen ten aanzien van de naleving kunnen rechtstreeks worden gericht aan het volgende adres: Tektronix, Inc. PO Box 500, MS 19-045 Beaverton, OR 97077, US tek.com...
Page 213: Naleving Van Milieuvoorschriften
Deel III, Paragraaf 38.3. Raadpleeg uw vervoerder om te bepalen welke transportvereisten voor lithium-accu's van toepassing zijn op uw configuratie, inclusief op de herverpakking en heretikettering, voordat het product via welke vervoerswijze dan ook wordt teruggezonden. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 214: Disclaimer Inzake Beveiliging
Tektronix worden beheerd en die kwetsbaar kunnen zijn voor inbreuken op gegevens of beveiliging, met inbegrip van, en zonder beperking, de internetnetwerken die door uw internetproviders worden gebruikt en de databases en servers die door uw internetproviders worden beheerd.
Page 215: Hoofdstuk 1: Preface
Belangrijkste functies Welkom bij de 4-serie B MSO. De 4-serie MSO-oscilloscopen (MSO44B, MSO46B) zijn oscilloscopen met 4 en 6 kanalen met 's werelds ® eerste FlexChannel -ingangen, waardoor u op nagenoeg elk ontwerp gemengde signalen op een efficiënte en kosteneffectieve manier kunt debuggen.
Page 216: Documentatie
Preface • Een kabel die losgekoppeld op een werkbank wordt achtergelaten, kan een grote statische lading ontwikkelen. Ontlaad de statische spanning uit alle kabels voordat u deze aansluit op het instrument of te testen apparaat door de centrale conductor van de kabel kortstondig te aarden of door een 50 Ω...
Page 217: Verzonden Accessoires Controleren
Let op!: Als u kabels tussen de handgreep en de behuizing hebt geleid, wees voorzichtig met het draaien van de handgreep zodat de kabels niet bekneld raken. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 218: Operationele Vereisten
Preface Operationele vereisten Gebruik het instrument binnen het vereiste bereik van bedrijfstemperatuur, stroom, hoogte en signaalingangsspanning om de meest nauwkeurige metingen te verkrijgen en de meest veilige instrumentbediening te garanderen. Milieuvereisten Kenmerk Beschrijving Bedrijfstemperatuur 0 °C tot +50 °C (+32 °F tot +122 °F). Houd voor een juiste koeling 51 mm (2 inch) aan de zijkanten van het instrument vrij van obstakels.
Page 219: Het Instrument In- En Uitschakelen
1. Sluit de meegeleverde voedingskabel aan op de voedingsstekker van het instrument aan de achterkant van het instrument. Figuur 1: Aansluiting voedingskabel en stand-by-schakelaar voor stroom MSO44B en MSO46B 2. Sluit de voedingskabel aan op een geschikte AC-bron voor netspanning.
Page 220: Sondes Verbinden Met Het Instrument
Figuur 2: Sondes aansluiten op de 4-serie MSO Sondes aansluiten TPP-serie, TekVPI+, TekVPI of andere ondersteunde Tektronix analoge sondes aansluiten door deze in een FlexChannel-aansluiting te drukken. De basisvergrendeling van de sonde vergrendelt zich met een 'klik' wanneer de sonde op de juiste positie is geplaatst.
Page 221: Informatie Over Rekmontage-Optie
Preface Informatie over rekmontage-optie Met een optionele rekmontagekit kunt u de oscilloscoop in standaard apparatuurrekken installeren. Raadpleeg het productgegevensblad op tek.com voor informatie over de opties voor rekmontage. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 222: Hoofdstuk 2: Uw Instrument Leren Kennen
Uw instrument leren kennen Uw instrument leren kennen De volgende inhoud biedt een diepgaande beschrijving van de besturingselementen en gebruikersinterface van het instrument. Raadpleeg de sectie Help van het instrument voor gedetailleerde informatie over het gebruik van de besturingselementen en de gebruikersinterface om golfvormen weer te geven en metingen te doen.
Page 223 Druk op een multifunctionele knop om de modus Fine (Verfijnen) in te schakelen om kleinere stapsgewijze wijzigingen aan te brengen. Druk nogmaals op de knop om de modus Fine (Verfijnen) te verlaten. Besturingselementen voor activering: Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 224 Uw instrument leren kennen • Force (Forceren) forceert een activeringsgebeurtenis op een willekeurig punt in de golfvorm en legt de verwerving vast. • Met Level (Niveau) wordt het amplitude-niveau ingesteld waardoor het signaal moet passeren om als een geldige overgang te worden beschouwd.
Page 225 Met de knop Zoom (In- en uitzoomen) (middelste knop) wordt het gebied van het zoomvak in het Zoom Waveform Overview (Overzicht golfvorm zoomen) vergroot of verkleind, waardoor ook het zoomniveau van de golfvormen in de Zoom-hoofdweergave wordt geregeld. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 226 Uw instrument leren kennen • Met de knop Pan (Pannen) (buitenste knop) wordt het zoomvak naar links of naar rechts verplaatst in het Zoom Waveform Overview (Overzicht golfvorm zoomen), waardoor ook het deel van de golfvorm wordt geregeld dat in de Zoom-hoofdweergave wordt getoond.
Page 227 Figuur 4: 4-serie MSO 10. Aux In ondersteunende activeringsingangsaansluiting. Een aansluiting waarop u een extern activeringsingangssignaal kunt aansluiten. Gebruik het Aux In-activeringssignaal met de Edge-activeringsmodus. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 228: Aansluitingen Achterpaneel
Uw instrument leren kennen Aansluitingen achterpaneel De aansluitingen op het achterpaneel leveren stroom aan het instrument en bieden aansluitingen voor het netwerk, USB-apparaten, video, referentiesignalen en de AFG-uitgang. 1. Met de USB 2.0-apparaatpoort kunt u verbinding maken met een pc om het instrument op afstand te bedienen met behulp van het USBTMC-protocol.
Page 229 Dubbeltik op een cursor of op de aflezingen van de cursor om een configuratiemenu te openen en de cursortypes en gerelateerde functies in te stellen. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 230: De Elementen Van De Gebruikersinterface
Uw instrument leren kennen • Met de knop Measure (Meten) wordt een configuratiemenu geopend van waaruit metingen kunnen worden geselecteerd en toegevoegd aan de Resultatenbalk. Elke meting die u toevoegt, heeft een afzonderlijke badge. Dubbeltik op een meting-badge om het configuratiemenu te openen. •...
Page 231 Het Zoom-pictogram (in de rechterbovenhoek van Golfvorm- en Plot-weergaven) schakelt de zoomfunctie in en uit. De Zoom- knoppen op het voorpaneel schakelen de zoommodus ook in en wijzigen de positie en de horizontale grootte van het Zoom-vak. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 232 Uw instrument leren kennen Het pictogram van de Activeringsniveau-indicator toont het activeringsniveau op de activeringsbrongolfvorm. Sommige activeringstypes vereisten twee activeringsniveaus. De badges Measurement (Meting) en Search (Zoeken) tonen meet- en zoekresultaten. Zie Badges. Zie Add a measurement. Het handvat op de Resultatenbalk opent of sluit de Resultatenbalk om waar nodig de schermweergave van de golfvorm te maximaliseren.
Page 233: Badges
Settings (Instellingen) wordt de badge weer hersteld. Het herstellen van een badge is alleen mogelijk binnen 10 seconden nadat deze is verwijderd. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 234 Uw instrument leren kennen Kanaal-badges worden vermeld in de kanaalvolgorde, tenzij u deze hebt verplaatst. Kanaal-badges kunnen ook korte foutmeldingen of waarschuwingsberichten weergeven. Dubbeltik voor meer informatie op de badge om het configuratiemenu te openen of doorzoek de Help-sectie van het instrument. Golfvorm-badges (Math (Rekenkundig), Ref (Referentie), Bus, Trend) worden vermeld in de volgorde waarin ze zijn aangemaakt (tenzij ze zijn verplaatst) en worden gegroepeerd op type.
Page 235 De maskertestresultaten en de metingsstatistieken worden weergegeven in de Mask Test (Maskertest)-badge op de balk Results (Resultaten). De badge wordt aangemaakt wanneer het eerste segment van een masker wordt gedefinieerd. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 236 Uw instrument leren kennen Aflezing van de badge Beschrijving Label (optionele aflezing) Een label dat is gedefinieerd in het configuratiemenu van de badge. Getest Het totaalaantal golfvormen dat ten opzichte van het masker is getest. Geslaagd Het aantal golfvormen dat geen monsters bevat die het masker hebben geschonden. Mislukt Het aantal golfvormen dat één of meer monsters bevat die het masker hebben geschonden.
Page 237 De navigatieknoppen voor Zoeken-badges zijn alleen te gebruiken wanneer de oscilloscoop in de enkele verwervingsmodus staat. Tik eenmaal op een badge om de navigatieknoppen te sluiten. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 238 Uw instrument leren kennen Sommige zoekopdrachten bieden ook Min en Max navigatieknoppen die de Zoom-modus openen en de golfvorm centreren in de weergave op de minimum- of maximumwaarde voor die zoekopdracht in de huidige verwerving. Search (Zoeken)-badges worden vermeld in de volgorde waarin ze zijn aangemaakt. Door het verwijderen van een Zoeken-badge wordt de volgorde of worden de namen van de resterende badges niet gewijzigd.
Page 239 De sonde heeft een toestand van overmatige temperatuur ervaren. Verwijder de sonde uit het gebied met de hoge temperatuur. No Tip Geen sondepunt gedetecteerd. Instelleer een compatibele sondepunt. Tip Fault De sondepunt heeft een storing. Verwijder en vervang de sondepunt. #table-continued Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 240 S-param Fout tijdens overdracht van S-parameter. Sluit de sonde opnieuw aan. Neem contact op met de serviceafdeling van Tektronix als het probleem aanhoudt. Geschiedenis-badge De Geschiedenis-badge wordt getoond op de balk Results (Resultaten). Navigeer door de historische verwervingen met behulp van de knoppen Previous/Next (Vorige/Volgende) of Play/Pause (Afspelen/Pauzeren).
Page 241 De Horizontaal-badge bevat ook schaalknoppen die worden getoond door eenmaal op de badge te tikken. Gebruik de Horizontale schaalknoppen om de horizontale tijdinstelling te verhogen of te verlagen. Veelvoorkomende badge-acties Actie Resultaat Voorbeeld Eenmaal tikken Onmiddellijk toegang tot besturingselementen (Schalen, Navigatie). #table-continued Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 242 Uw instrument leren kennen Actie Resultaat Voorbeeld Dubbeltikken Configuratiemenu met toegang tot alle instellingen voor de badge. Aanraken en Rechts-klikmenu met toegang vasthouden tot veelvoorkomende acties door eenmaal te tikken. Typische acties zijn het uitschakelen van een kanaal en het verwijderen van een meting- of zoeken-badge.
Page 243: Configuratiemenu's
Om Help-inhoud voor een configuratiemenu te openen, tikt u op het vraagteken in de rechterbovenhoek van het menu. Zoom-gebruikersinterface Gebruik de zoom-tools voor het uitvergroten van golfvormen om de signaaldetails te bekijken. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 244 Uw instrument leren kennen 1. Het Zoom-overzicht toont het volledige golfvormverslag. Alle golfvormen worden getoond in de modus Overlay (Overlappend) in het Zoom-overzicht. Door op het Zoom-overzicht van de golfvormen knijpende en vergrotende bewegingen te maken, worden de horizontale tijdinstellingen gewijzigd. 2.
Page 245: De Interface Van Het Aanraakscherm Gebruiken Voor Veelvoorkomende Taken
Klik op een willekeurige positie buiten het menu Sommige dialoogvakken sluiten pas of de dialoog. of de dialoog. als u op een OK-, Sluiten- of andere knop in het dialoogvak klikt. #table-continued Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 246: Het Instrument Reinigen
Uw instrument leren kennen Taak Aanraakscherm UI-actie Muisactie Verplaats een menu. Houd de titelbalk van een menu of een leeg Houd de rechtermuisknop op een titel of een gebied in het menu ingedrukt en sleep het menu leeg gebied ingedrukt, sleep naar nieuwe positie. vervolgens naar de nieuwe positie.
Page 247: Hoofdstuk 3: Het Instrument Configureren
Het enkele licentiebestand heeft geen invloed op opties die in de fabriek zijn geïnstalleerd of op andere upgrades die u mogelijk al hebt gekocht en geïnstalleerd. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 248: De Tijdzone En De Indeling Van De Kloknotatie Instellen
U moet een zwevende licentie eerst van het ene instrument verwijderen en deze weer inchecken op de Tektronix AMS voordat u de licentie gaat uitchecken voor gebruik op een ander instrument. Open de Tektronix AMS op www.tek.com/ products/product-license.
Page 249: Signaalpad-Compensatie (Spc) Uitvoeren
Als de SPC mislukt, schrijft u de tekst van het foutbericht op. Controleer of alle sondes en kabels zijn losgekoppeld en voer de SPC nogmaals uit. Neem contact op met de klantenservice van Tektronix als de SPC nog steeds mislukt.
Page 250 Het instrument configureren • Als er geen statusveld voor sondecompensatie in het paneel wordt getoond, kan de oscilloscoop geen compensatiewaarden voor die sonde opslaan. Zie de Help-sectie van de oscilloscoop voor instructies voor het handmatig compenseren van passieve sondes die niet worden ondersteund door de sondecompensatiefunctie.
Page 251: Verbinding Maken Met Een Netwerk (Lan)
Als u problemen hebt bij het verbinding maken met uw netwerk, neemt u contact op met uw systeembeheerder voor hulp. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 252: Hoofdstuk 4: Basisbediening
Basisbediening Basisbediening Deze procedures zijn een inleiding tot het gebruik van de interface voor het uitvoeren van veelvoorkomende taken. Raadpleeg de Help-sectie van het instrument voor gedetailleerde informatie over menu- en veldinstellingen. Een kanaal-golfvorm toevoegen aan de weergave Gebruik deze procedure om een kanaalsignaal toe te voegen aan de Waveform View (Golfvorm-weergave). 1.
Page 253: Kanaal- Of Golfvorminstellingen Configureren
3. Tik op het paneel Other (Overige) om de sonde-scheefstand, externe demping en afwisselende eenheidsparameters in te stellen. 4. Tik op het Help-pictogram op de menutitel om het hulponderwerp te openen voor meer informatie. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 254: Snelle Weergave Van Een Golfvorm Automatisch Instellen
Basisbediening 5. Tik buiten het menu om het menu te sluiten. Snelle weergave van een golfvorm automatisch instellen De Autoset-functie (Automatisch instellen) analyseert de signaalkenmerken en wijzigt de instrumentinstellingen Horizontaal, Verticaal en Activering om een geactiveerde golfvorm automatisch weer te geven. Daarna kunt u verdere wijzigingen aanbrengen aan de instellingen voor activering en horizontaal om een gewenst punt in de golfvorm te bekijken.
Page 255: Een Signaal Activeren
Wijzigingen in de selectie worden onmiddellijk toegepast. 4. Tik op het Help-pictogram op de menutitel voor meer informatie over deze instellingen. 5. Tik buiten het menu om het menu te sluiten. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 256: De Verwervingsmodus Instellen
Basisbediening De verwervingsmodus instellen Gebruik deze procedure om de methode in te stellen die het instrument gebruikt om het signaal te verweven en weer te geven. 1. Dubbeltik op de Acquisition (Verwerving)-badge op de balk Settings (Instellingen) om het verwervingsconfiguratiemenu te openen. 2.
Page 257: Een Rekenkundige, Referentie- Of Bus-Golfvorm Toevoegen
2. Het instrument voegt de golfvorm toe aan de Waveform View (Golfvorm-weergave), voegt een golfvorm-badge toe aan de balk Settings (Instellingen) en opent een configuratiemenu. In dit voorbeeld wordt het toevoegen van een rekenkundige golfvorm getoond. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 258: Een Meting Toevoegen
Basisbediening 3. Gebruik de configuratiemenu's om de parameters van de golfvorm te verfijnen. De weergegeven velden zijn afhankelijk van de golfvorm en de selecties in het menu. Wijzigingen in de selectie worden onmiddellijk toegepast. In dit voorbeeld wordt het toevoegen van een rekenkundige golfvorm getoond door de rekenkundige bron-velden te gebruiken om Ch 1 en Ch 2 (kanalen 1 en 2) te selecteren als de golfvormbronnen, het rekenkundige type in te stellen op Basic (Basis) rekenkundige bewerking en kanaal 2 van kanaal 1 af te trekken.
Page 259 Results (Resultaten). Selecteer andere metingen en voeg deze toe voor de stroombron. Tik op de metingscategoriepanelen om andere toe te voegen metingen weer te geven en te selecteren. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 260: Een Meting Configureren
Basisbediening Om metingen voor andere bronnen toe te voegen, selecteert u een andere bron, selecteert u een meting en voegt u de meting toe. Tik buiten het menu Add Measurements (Metingen toevoegen) om het menu te sluiten. 10. Om de instellingen van een meting verder aan te passen, kunt u dubbeltikken op een meting-badge om een configuratiemenu voor die meting te openen.
Page 261: Een Plot Van Een Meting Toevoegen
1. Dubbeltik op een Meting-badge om het configuratiemenu Measurement (Meting) te openen. 2. Tik op een knop Plots om die plot voor de meting toe te voegen aan het scherm. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 262 Basisbediening Hieronder wordt het toevoegen van een Histogram-plot getoond. U kunt meer dan één plot toevoegen aan metingen (aan verschillende metingen of dezelfde meting). U kunt bijvoorbeeld twee histogram-plots toevoegen voor dezelfde meting, één plot instellen voor weergave van de X-as met een logaritmische schaal en de andere plot voor weergave van de X-as met een lineaire schaal.
Page 263: Een Zoekopdracht Toevoegen
3. De gezochte golfvorm wordt gemarkeerd met één of meer driehoeken zodra de zoekcriteria geldig worden. Elke zoekopdracht gebruikt een verschillende kleur voor de markeringen. De voorbeeldafbeelding toont zoekcriteria die zijn ingesteld om positieve pulsbreedtes te vinden van minder dan 70 ns breed. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 264: Een Meting Of Zoeken-Badge Verwijderen
Basisbediening 4. Om het tonen van markeringen op een golfvorm te stoppen, dubbeltikt u op de Search (Zoeken)-badge en zet u Display (Weergeven) op Off (Uit). 5. Om de golfvorm te verplaatsen naar centrale markeringen op de weergave, drukt u op de knop Run/Stop (Uitvoeren/Stoppen) op het voorpaneel om de verwerving te stoppen, tikt u eenmaal op een Search (Zoeken)-badge en tikt u op de navigatieknop <...
Page 265: Weergave-Instellingen Van Een Golfvorm Wijzigen
Cursors zijn regels op het scherm die u kunt verplaatsen om metingen uit te voeren op specifieke onderdelen van een golfvorm of plot, of tussen twee verschillende golfvormen. Cursoraflezingen tonen zowel de huidige positiewaarden als het verschil (delta) tussen de cursors. Pool-cursoraflezingen zijn beschikbaar via het cursorconfiguratiemenu voor XY- en XYZ-plots. Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 266 Basisbediening 1. Tik op de golfvormschijf (in Gestapelde modus) of de kanaal- of golfvorm-badge (in Overlappende modus) waaraan u cursors wilt toevoegen. 2. Tik op Nieuw toevoegen...Cursors, of druk op de knop op het voorpaneel. De cursors worden toegevoegd aan de weergave. 3.
Page 267 8. Om het weergeven van cursors te stoppen, drukt u op het voorpaneel op de Cursor-knop en houdt u deze vast om het rechts- klikmenu te openen en de cursors uit te schakelen, of opent u het cursorconfiguratiemenu en stelt u Display (Weergeven) in op Off (Uit). Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 268: De Oscilloscoop Met Behulp Van Een Usb-Kabel Aansluiten Op Een Pc
Basisbediening De oscilloscoop met behulp van een USB-kabel aansluiten op een pc Gebruik een USB-kabel om de oscilloscoop rechtstreeks aan te sluiten op een pc voor instrumentbediening op afstand. 1. Selecteer op de menubalk van de oscilloscoop de optie Utility > I/O (Hulpprogramma > I/O). 2.
Page 269: Trefwoordenregister
Cursorknop (aanraakscherm) horizontaal menu openen cursormenu horizontaal menu, openen cursors gebruiken Horizontale besturingselementen cursors verplaatsen cursors weergeven informatie rekmontagekit ingangen voor sonde de oscilloscoop activeren instellen Diverse besturingselementen Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 270 68 | Trefwoordenregister | MSO44B, MSO48B instellen (Vervolg) klokindeling (12/24 uur), instructies voor instellen GPIB praat/luister-adres klokindeling instellen (12/24 uur) sonde-scheefstand knop A sondeparameters knop B tijdzone Knop Bus weergeven Datum/Tijd-badge in-, uitschakelen Knop Ref (Referentie) Instellingenbalk Knop voor aanraakscherm uit...
Page 271 Horizontal toevoegen voorpaneel (In- en uitzoomen) een kanaal aan de weergave knop Zoom (voorpaneel) een meting-badge voorpaneel (In- en uitzoomen/pannen) een meting-plot knoppen Zoom/Pan (horizontaal) een zoeken-badge voorpaneel (Kanaal) Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding...
Page 272 70 | Trefwoordenregister | MSO44B, MSO48B voorpaneel (Kanaal) (Vervolg) knoppen Channel (voorpaneel) voorpaneel (Modus) knop Mode voorpaneel (Navigeren) knoppen Navigate (voorpaneel) voorpaneel (Niveau) knop Level voorpaneel (Opslaan) knop Save voorpaneel (Positioneren) knop Position knop Position (horizontaal) voorpaneel (Referentie) knop Ref (voorpaneel)
