Basisbediening
4. Gebruik de beschikbare velden om de metingsvoorwaarden te verfijnen. Weergegeven velden zijn afhankelijk van de meting.
Wijzigingen in de selectie worden onmiddellijk toegepast. Wijzigingen in de selectie kunnen ook velden in andere panelen wijzigen.
5. Tik op de Help-knop op de menutitel voor meer informatie over de instellingen van dit menu.
6. Tik buiten het menu om het menu te sluiten.

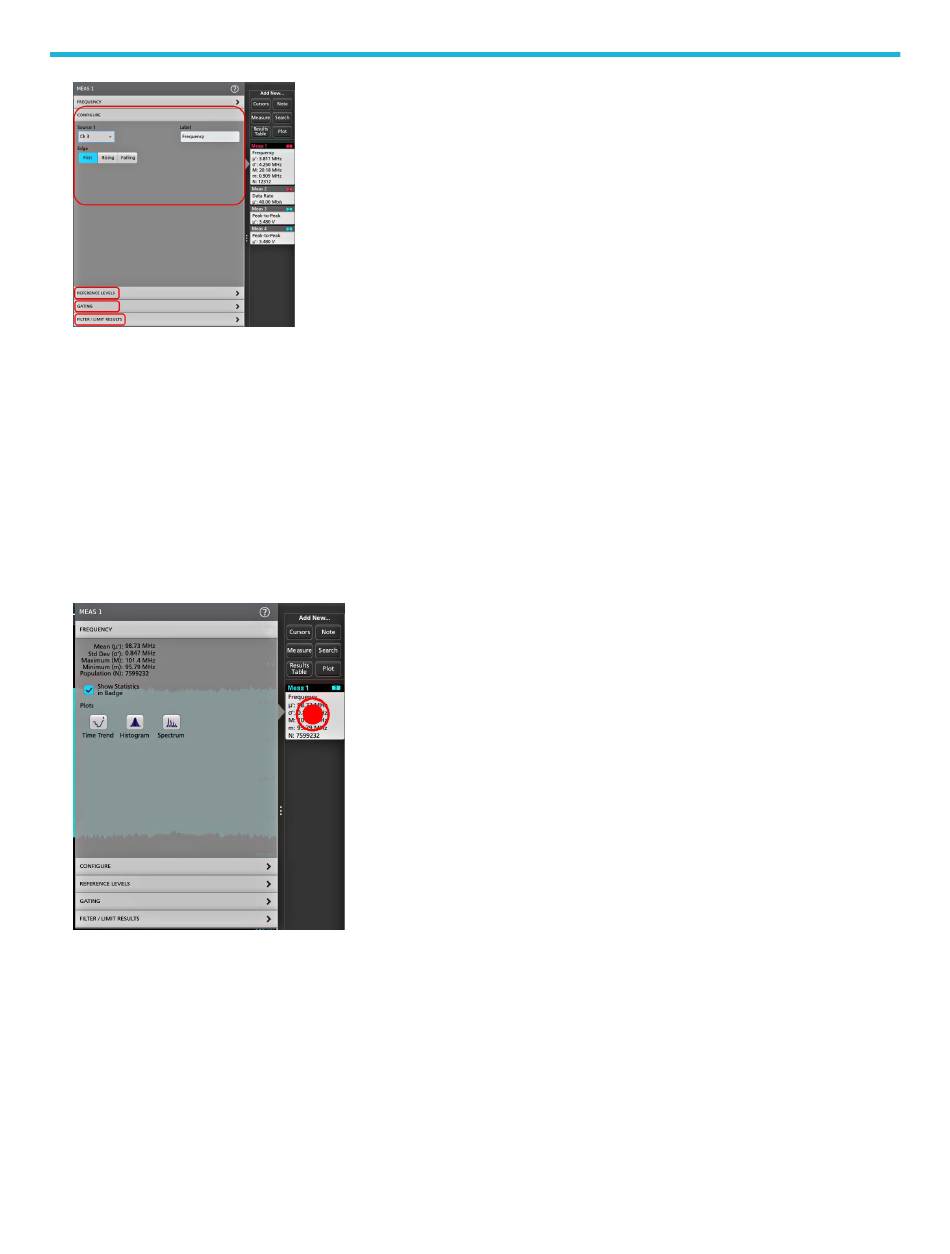

Een plot van een meting toevoegen

Met meting-plots kunt u de verdeling van de gegevenspunten van gebeurtenissen in een golfvorm-grafiek weergeven (histogram), de
frequentiecomponenten (spectrum) van een golfvorm berekenen, de tijdstrend van een meting tonen, een oogdiagram weergeven en
andere ondersteunde plots. Beschikbare plots zijn afhankelijk van de meting.
1. Dubbeltik op een Meting-badge om het configuratiemenu Measurement (Meting) te openen.
2. Tik op een knop Plots om die plot voor de meting toe te voegen aan het scherm.
Oscilloscopen 4-serie B met gemengd signaal MSO44B en MSO48B Snelle handleiding 59
