Kanaal- of golfvorminstellingen configureren

Gebruik de kanaal- en golfvormconfiguratiemenu's om parameters in te stellen, zoals verticale schaal en verrekening, koppeling,
bandbreedte, sonde-instellingen, scheefstandwaarden, externe dempingswaarden en andere instellingen.
Voordat u begint
Voorwaarde: Er is een kanaal- of golfvorm-badge in de balk Settings (Instellingen).
Procedure

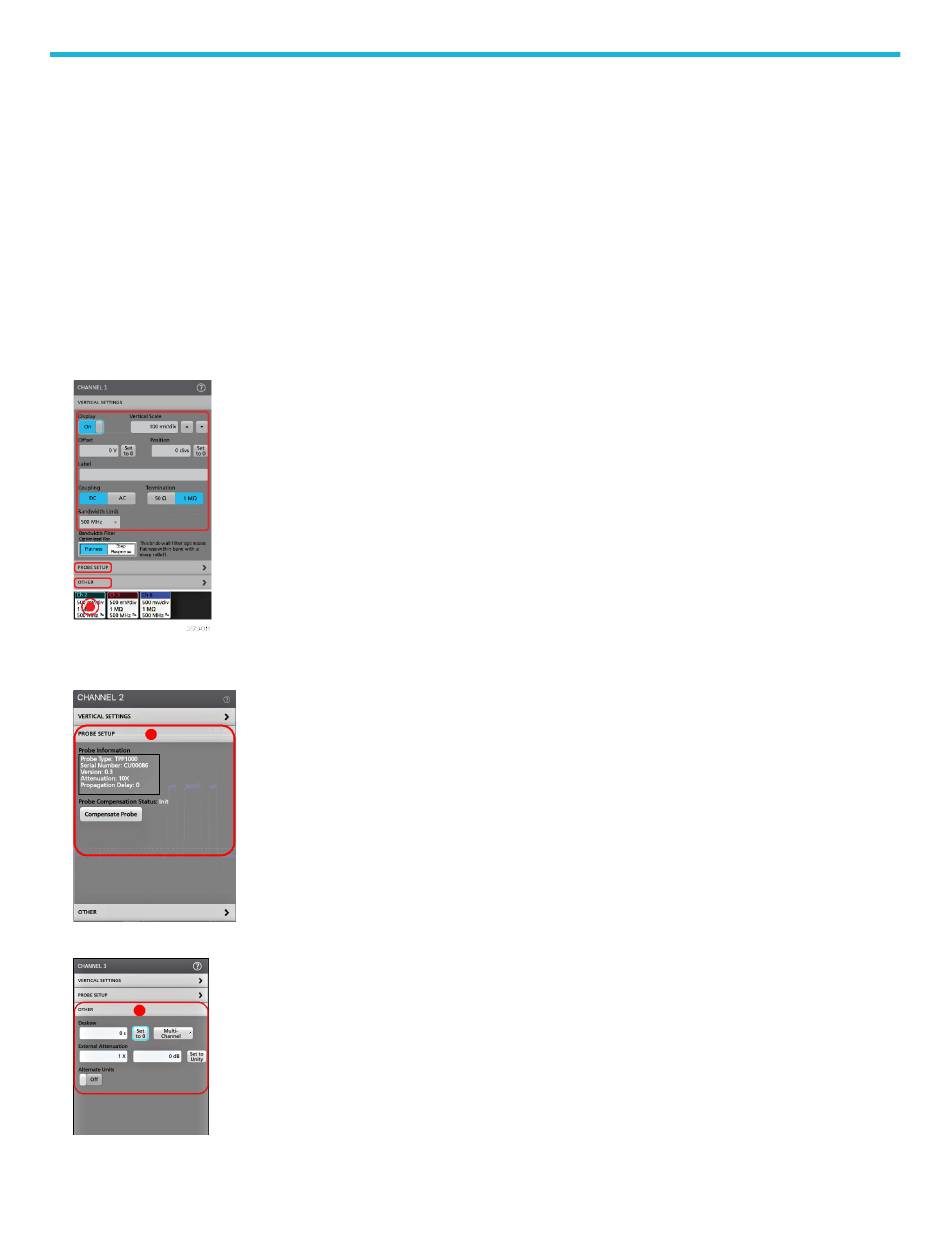

1. Dubbeltik op een Channel (Kanaal-) of Waveform (Golfvorm)-badge om een configuratiemenu voor dat item te openen.
Gebruik bijvoorbeeld in een Kanaal-menu het paneel Vertical Settings (Verticale instellingen) om basisparameters voor de sonde in
te stellen, zoals verticale schaal en positie, verrekening, koppeling, beëindiging en bandbreedtelimiet. Beschikbare instellingen zijn
afhankelijk van de sonde.
2. Tik op het paneel Probe Setup (Sondeconfiguratie) om de sonde-instellingen te bevestigen en een configuratie of compensatie uit te
voeren op ondersteunde sondes.
3. Tik op het paneel Other (Overige) om de sonde-scheefstand, externe demping en afwisselende eenheidsparameters in te stellen.
4. Tik op het Help-pictogram op de menutitel om het hulponderwerp te openen voor meer informatie.
