Ne faire effectuer le dépannage que par du per-
sonnel qualifié !
Observer les consignes de sécurité, voir chapitre
9 Entretien.
Relais
Le variateur de vitesse est équipé de deux relais
de sortie destinés à l'interface d'une gestion cen-
tralisée. ex. : coffret de commande, surveillance
des pompes.
Relais SBM :
ce relais est paramétrable au menu « Service »
<5.7.6.0> en 3 état de fonctionnement.
Etat : 1 (réglé par défaut)
Relais « report de disponibilité » (fonctionnement
standard pour ce type de pompe).
Le relais est actif lorsque la pompe fonctionne ou
est en mesure de fonctionner.
Le relais est désactivé pour un premier défaut
ou une coupure secteur (la pompe s'arrête).
Ceci permet d'informer un coffret de commande
de la disponibilité d'une pompe, même tempo-
rairement.
Etat : 2
Relais « report de fonctionnement ».
Le relais est actif lorsque la pompe est en rotation.
Etat : 3
Relais « report d'activation ».
Le relais est actif lorsque la pompe est sous ten-
sion.
Relais SSM :
relais « report de défauts ».
Après une série de détection (de 1 à 6, selon la
gravité) d'un même type de défaut, la pompe
s'arrête et ce relais est activé (jusqu'à intervention
manuelle).

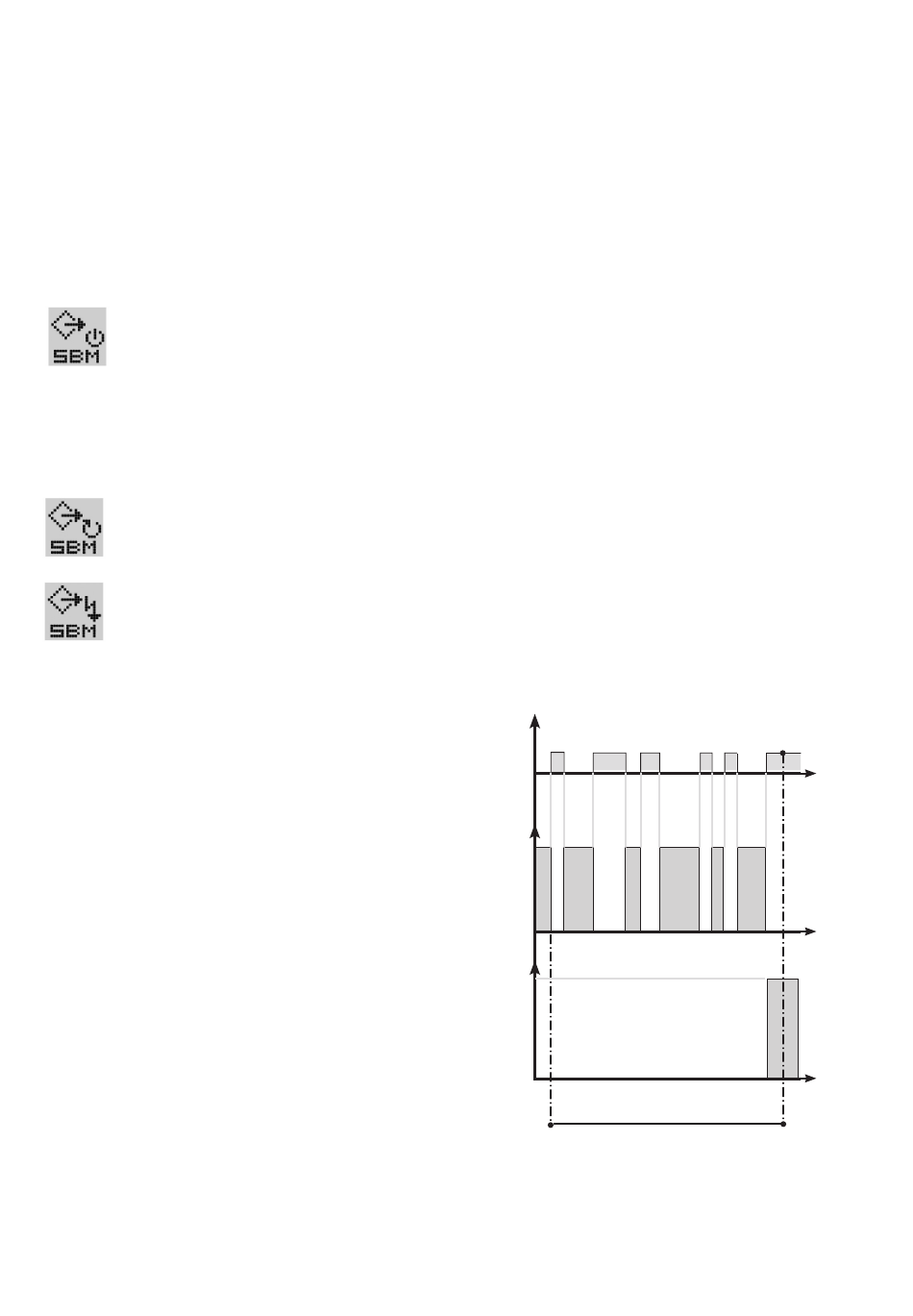

Exemple : 6 défauts d'une durée variable sur
24H00 glissantes.
Etat du relais SBM en « report de disponibilité ».
Notice de montage et de mise en service ­ Helix EXCEL 2­4­6­10­16
1 2
Défauts
relais
actif
SBM
relais au
repos
relais
actif
SSM
relais au
repos
24H00 glissantes
3 4 5 6
