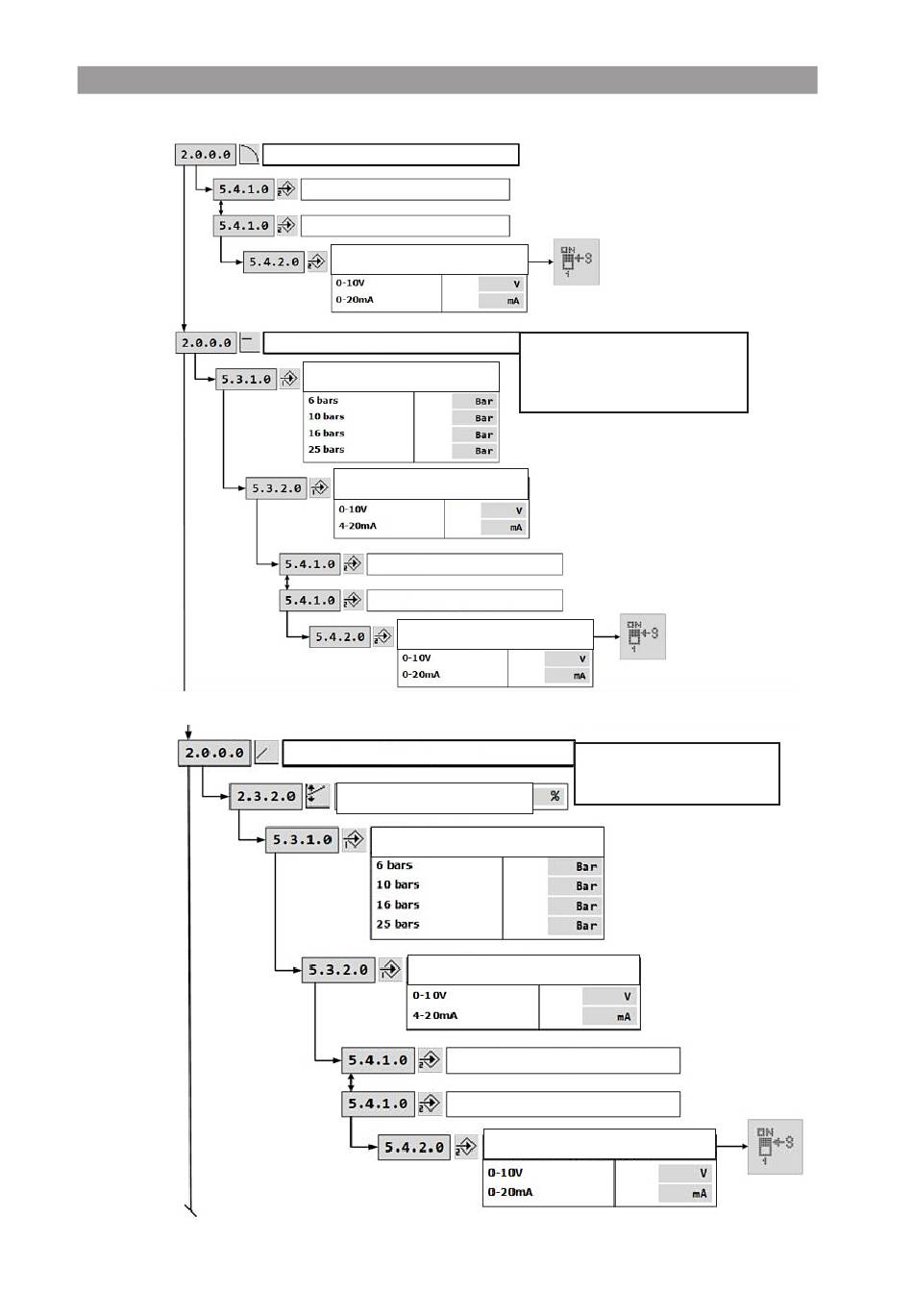

Fig. A3
Інструкція з монтажу та експлуатації –
НАЛАШТУВАННЯ МЕНЮ «EASY»
Контроль ступеня числа обертів
Зовнішній керувальний вхід IN2: OFF
Зовнішній керувальний вхід IN2: ON
Зовнішній вхід IN2
Вибір типу сигналу
Постійний тиск p-c або Δp-c
Вхід датчика IN1
Вибір діапазону вимірювання
Вхід датчика IN1
Вибір типу сигналу
Зовнішній вхід заданого значення IN2: OFF
Зовнішній вхід заданого значення IN2: ON
Зовнішній вхід IN2
Вибір типу сигналу
Змінний тиск Δp-v
Вибір нахилу Δp­v:
«Дельта»: 50 % ­> 100 %
Вхід датчика IN1
Вибір діапазону вимірювання
Вхід датчика IN1
Вибір типу сигналу
Helix EXCEL 22­36­52
• Постійний тиск p­c, якщо вибраний
розімкнений гідравлічний контур
• Δp­c , якщо вибраний замкнений
гідравлічний контур (меню 5.7.8.0)
• Меню доступне, якщо вибраний
закритий гідравлічний контур
(меню 5.7.8.0)
Зовнішній вхід заданого значення IN2: OFF
Зовнішній вхід заданого значення IN2: ON
Зовнішній вхід IN2
Вибір типу сигналу
Українська
209
