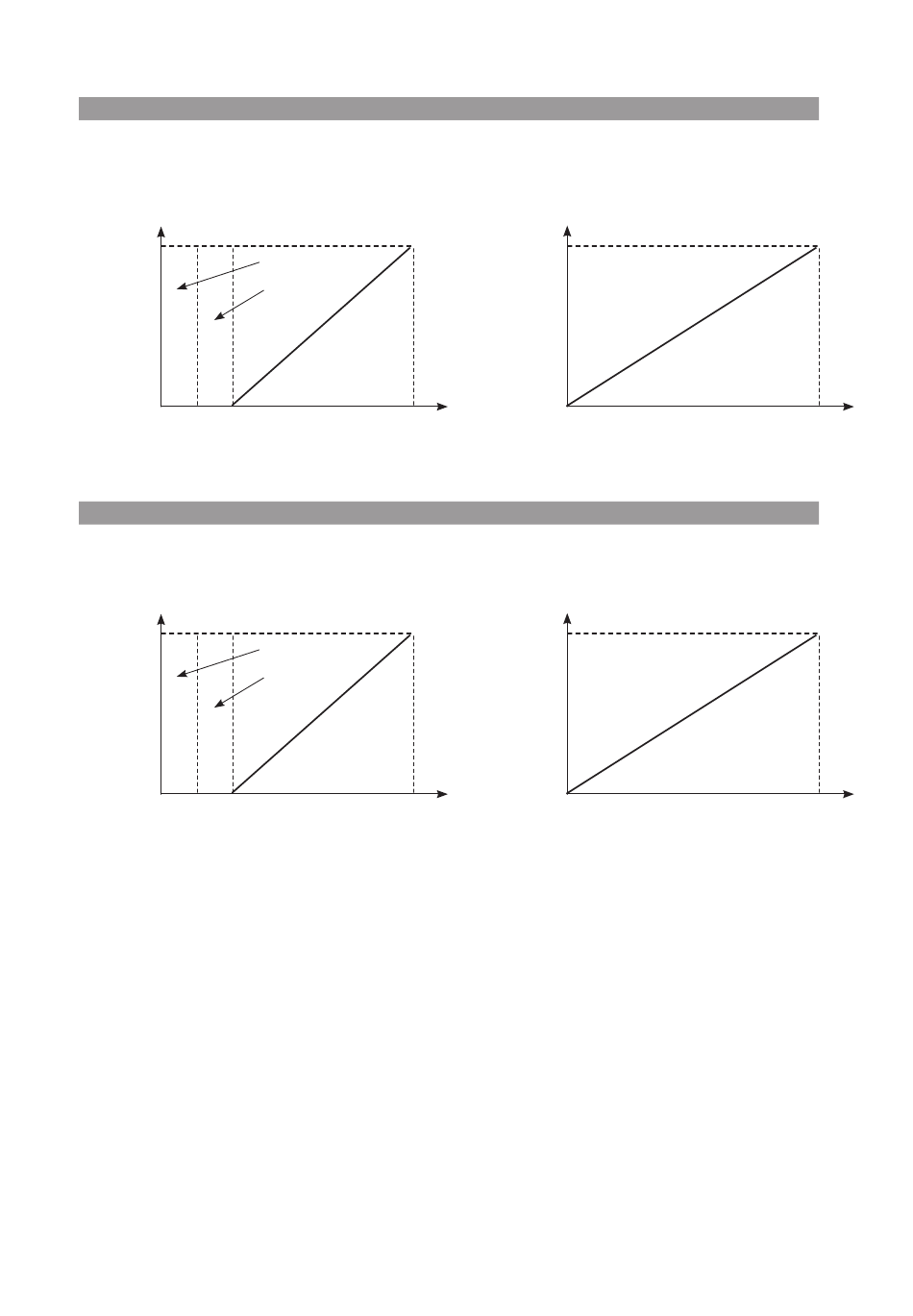

Giriş sinyallerinin kontrol kuralları
Sensör girişi - Akım sinyali: Pozisyon [S1]
Sensör sinyali 4-20 mA
%100
Sensörün ölçüm
aralığının yüzdesi
cinsinden değer
0 2 4
Sensör girişi - Voltaj sinyali: Pozisyon [S2]
Sensör sinyali 2­10
%100
Sensörün ölçüm
aralığının yüzdesi
cinsinden değer
0 2 4
Kurulum ve çalıştırma talimatları
0 ile 2 mA arasında kablo
kopmuş kabul edilir
Güvenlik
alanı
Akım girişi (mA) 20
V
0 ile 1 V arasında kablo kop-
muş kabul edilir
Güvenlik
alanı
Voltaj girişi (V) 10
– Helix EXCEL 22­36­52
Sensör sinyali 0-20 V
%100
Sensörün
ölçüm
aralığının yüzdesi
cinsinden değer
0
Sensör sinyali 0­10
%100
Sensörün
ölçüm
aralığının yüzdesi
cinsinden değer
0
Türkçe
Akım girişi (mA) 20
V
Voltaj girişi (V) 10
