­ Der Spannungsschutz des Motors ist im
Umrichter integriert. Die Parameter müssen den
Eigenschaften der Pumpe entsprechen und den
Schutz von Pumpe und Motor sicherstellen.
­ Im Fall eines Widerstands zwischen Erdung und
Neutralleiter muss eine Schutzvorrichtung vor
dem Frequenzumrichter installiert werden.
- Im Fall eines Widerstands zwischen Erdung und
Neutralleiter installieren Sie einen Schutz vor
dem Motorwandler.
- Die elektrische Anlage muss mit einem Siche-
rungsschutzschalter (Typ gF) geschützt sein.
HINWEIS: Falls Sie einen Fehlerstromschutz­
schalter für den Schutz der Nutzer installieren
müssen, muss dieser eine Verzögerungswirkung
haben. Der Fehlerstromschutzschalter muss zu
der auf dem Typenschild angegebenen Strom­
stärke passen.
HINWEIS: Die Pumpe ist mit einem Frequenz­
umrichter ausgestattet und darf nicht durch eine
Fehlerstrom­Schutzeinrichtung geschützt wer-
den. Frequenzumrichter können die Funktion der
Fehlerstrom­Schutzeinrichtungen beeinträchtigen.
Ausnahme: Fehlerstrom­Schutzeinrichtungen mit
selektiver und allstromsensitiver Ausführung sind
zulässig.
• Kennzeichnung: Fehlerstrom­Schutzeinrichtung
• Auslösestrom: > 30 mA.
- Es dürfen ausschließlich
Stromkabel verwendet werden, die den geltenden
Vorschriften entsprechen.
­ Max. zugelassene Stärke der Netzsicherung:
25 A.
Auslöseeigenschaften der Sicherungen: B.
­ Geeignet für den Einsatz in einem Stromkreis,
der maximal 5.000 rms symmetrische Ampere
liefern kann, maximal 480 V, wenn er durch
Sicherungen der Klasse DC, J oder RK5 geschützt
ist, und Merkmale:
1,1/2,2/3,2/4,2 kW: nominelle Intensität 20A
5,5/6,5/7,5 kW: nominelle Intensität 30A
­ Der interne Überlastschutz wirkt vor Erreichen
von 110% der vollen Motorlast.
Einbau- und Betriebsanleitung – Helix EXCEL 22­36­52

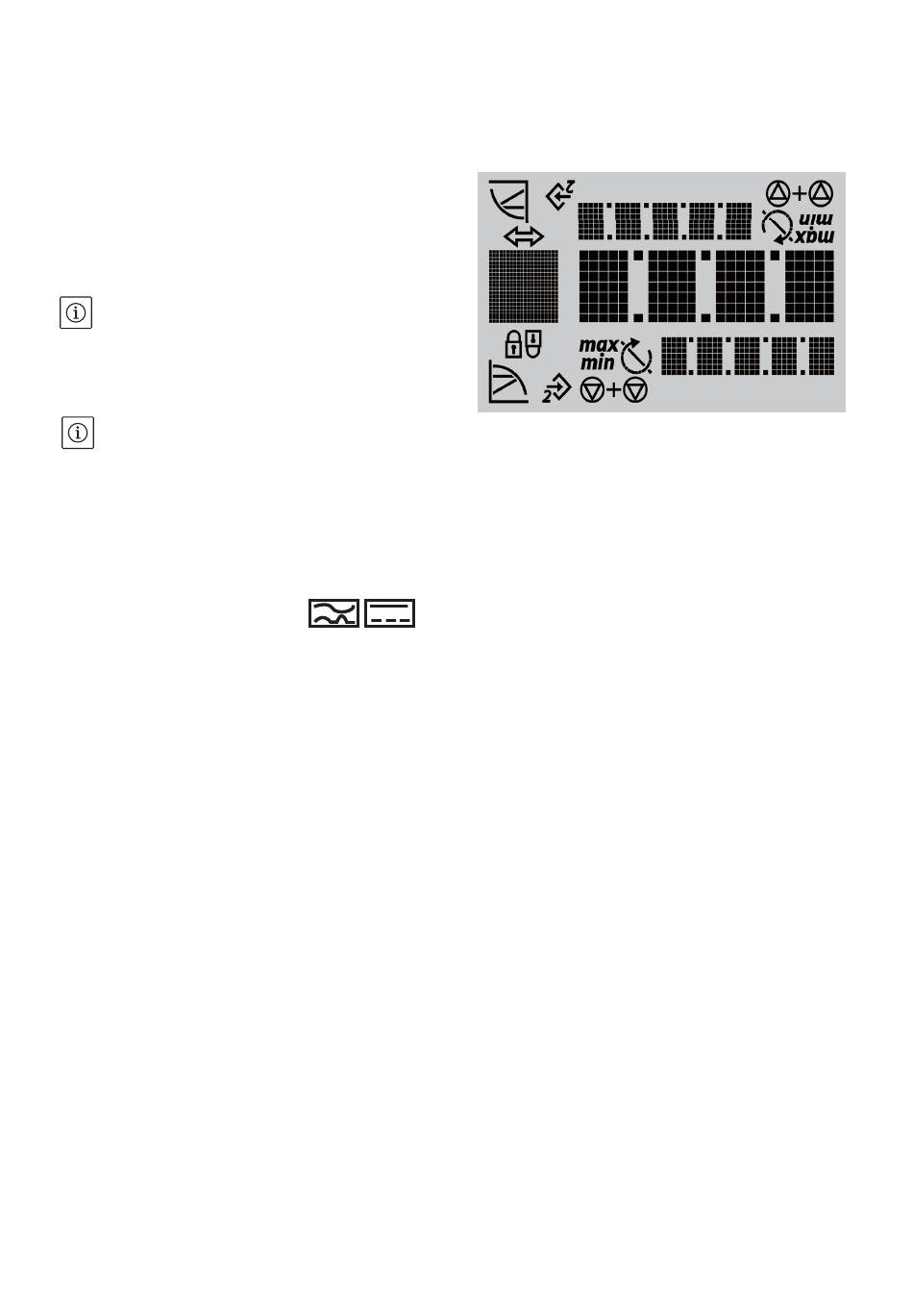

Bei jedem Einschalten der Spannungsversorgung
des Umrichters wird ein 2 Sekunden dauernder Test
durchgeführt, bei dem alle Zeichen auf dem Display
angezeigt werden.
Anschlussklemmenbelegung.
