Fig. A4
GBS ­ Gebouwbeheersysteem
IN1 - 'Sensoringang'
Selectie meetbereik:
6/10/16/25 bar
Selectie signaaltype:
0­10 V/4­20 mA/2­10 V/0­20 mA
IN2 ­ Externe ingang ON/OFF
Selectie signaaltype:
0-10 V / 2­10 V / 0­20 mA / 4­20 mA
PID: 'P'­parameter: 0.01 ­> +30.0
PID: 'I'­parameter: 10 ms ­> +300 s
PID: 'D'­parameter: 0 ms ­> +300 s
Uitschakelingstijd bij nulcapaciteit: 0 ms ­> +180 s
Verlaagde frequentie: ON/OFF
Communicatiefrequentie HOOG/MIDDEN/LAAG
Selectie SBM-relais
Terug naar fabrieksinstelling: ON/OFF
Toepassing selecteren: open hydraulische loop
en gesloten hydraulisch loop
Eenheden m/bar/ft/psi
Inbouw- en bedieningsvoorschriften

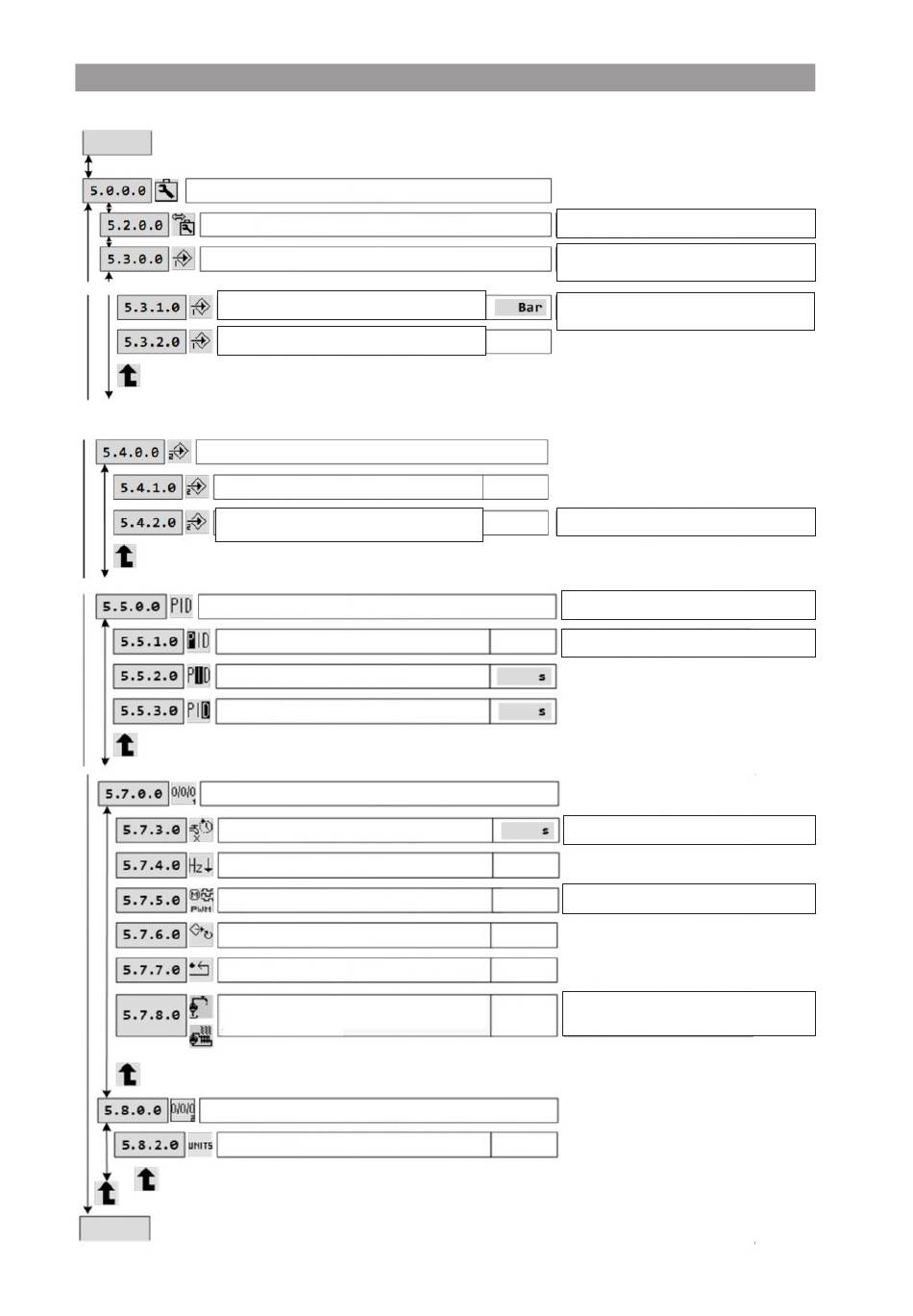

HET MENU 'EXPERT' INSTELLEN
Service
IN2 ­ 'Externe ingang'
PID - Parameters
Andere instellingen 1
Andere instellingen 2
– Helix EXCEL 22­36­52
Verschijnt wanneer de 'GBS' is geactiveerd.
Raadpleeg de bedieningshandleiding
Verschijnt niet wanneer de 'toerentalniveaure-
geling' is geactiveerd
Verschijnt niet wanneer de 'PID-regeling'
is geactiveerd
Verschijnt niet wanneer de IN2 ingang = OFF
Verschijnt niet wanneer de 'toerentalniveau-
regeling' is geactiveerd
In PID­modus, 'P': ­30.0 ­> +30.0
Verschijnt niet wanneer de 'toerentalniveau-
regeling' is geactiveerd
Uitvoeren met uitgeschakelde motor
Ga terug naar de fabrieksinstellingen na het
valideren van de toepassingswijziging
Nederlands
