Türkçe
5.4 Aksesuarlar
Helix serisi için aşağıdaki orijinal aksesuarlar
mevcuttur:
Tanımı
2 Yuvarlak karşı flanş, paslanmaz çelik, 1.4404 (PN16 – DN50)
2 Yuvarlak karşı flanş, paslanmaz çelik, 1.4404 (PN25 – DN50)
2 Yuvarlak karşı flanş, çelik,
2 Yuvarlak karşı flanş, çelik,
2 Yuvarlak karşı flanş, çelik, 1.4404
2 Yuvarlak karşı flanş, paslanmaz çelik, 1.4404 (PN25 – DN65)
2 Yuvarlak karşı flanş, çelik,
2 Yuvarlak karşı flanş, çelik,
2 Yuvarlak karşı flanş, paslanmaz çelik, 1.4404 (PN16 – DN80)
2 Yuvarlak karşı flanş, paslanmaz çelik, 1.4404 (PN25 – DN80)
2 Yuvarlak karşı flanş, çelik,
2 Yuvarlak karşı flanş, çelik,
Bypas kit 25 bar
Bypas kit (Basınç göstergeli 25 bar)

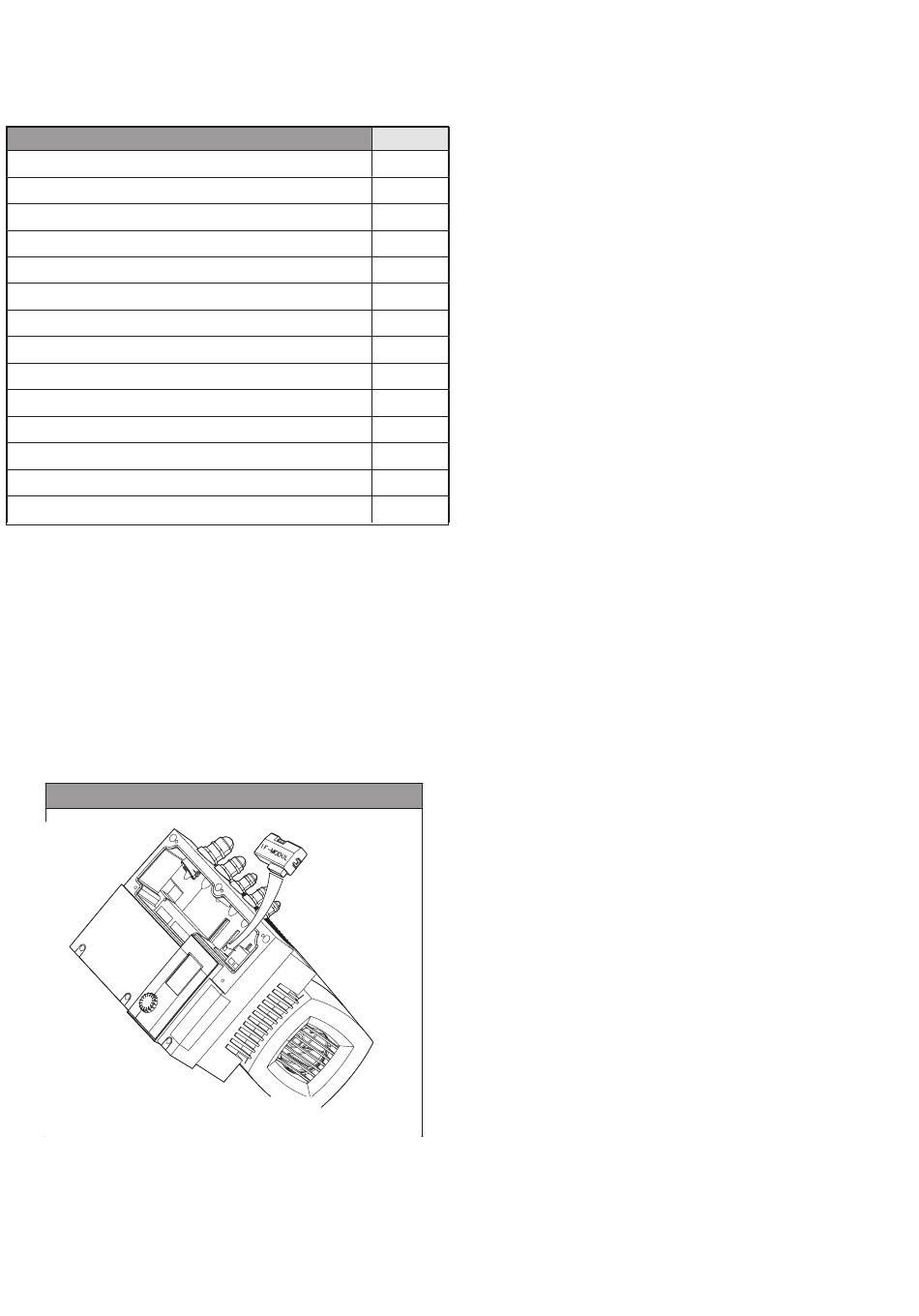

• PLR/arayüz dönüştürücüsü bağlamak için IF
modülü PLR.
• LONWORKS ağına bağlantı için IF modülü LON.
Bu modüller doğrudan konvertörün bağlantı
arayüzlerine takılır (bkz. aşağıdaki şekil).
• Çek valfler (sabit basınçta çalışırken uç veya yaylı
halka ile).
• Kuru çalışmaya karşı koruma seti.
• Basınç düzenlemesi için sensör seti
(doğruluk: ≤ % 1; ölçüm aralığının % 30
ila % 100'ü arasında kullanılır).
Yalnızca yeni aksesuarları kullanın.
164
(PN16 – DN50)
(PN25 – DN50)
(PN16 – DN65)
(PN16 – DN65)
(PN25 – DN65)
(PN16 – DN80)
(PN25 – DN80)
Güç (kW)
6. Tanım ve işlev
6.1 Ürünün açıklaması
Ürün N°
Fig. 1
1 - Motor bağlantı cıvatası
4038587
2 - Kaplin bağlantı kouyucusu
4038589
3 - Mekanik salmastra
4038585 4 - Hidrolik kademe göstergesi
5 - Çark
4038588
6 - Pompa mili
4038592
7 - Motor
8 - Kaplin
4038594
9 - Braket
4038591
10 - Kovan gömleği
11 - Flanş
4038593
12 - Pompa muhafazası
4073797
13 - Taban plakası
4073799
Fig. 2, 3
1 - Filtre
4072534
2 - Pompa emme valfi
4072536
3 - Pompa boşaltma valfi
4 - Çek valf
4124994
5 - Boşaltma + ilk çalıştırma tapası
4124995
6 - Hava tahliye ve doldurma tapası
7 - Hazne
8 - Yerleşme bloğu
10 - Kaldırma kancası
Fig. A1, A2, A3, A4
1 ­ DIP şalteri bloğu
2 - Basınç sensörü
3 - Hazne
4 - Haznenin yalıtım valfi
6.2 Ürünün işlevi
• Helix pompalar içten bağlantı için dikey, çok kade-
meli yüksek basınçlı kendinden emişli olmayan
pompalardır.
• Helix pompalarda, yüksek verimliliğe sahip hidrolik
sistemler ve motorlar bir araya gelmiştir.
• Akışkan ile temas eden tüm metal bileşenler pas-
lanmaz çelikten üretilmiştir.
• En ağır motorlarla (> 40 kg) donatılmış olan model-
lerde, özel bir kaplin motor sökülmeden salmast-
ranın değiştirilebilmesini sağlar. Daha sonra bakımı
kolaylaştırmak için kartuş salmastra kullanılır.
• Pompanın montajını kolaylaştırmak için özel taşı-
ma cihazları yerleştirilmiştir (Fig. 8).
