Работы по устранению неисправностей может
выполнять только
персонал!
Следует соблюдать требования техники
безопасности – см. главу 9 «Обслуживание».
Реле
Преобразователь оснащен 2 выходными реле,
которые выполняют функции интерфейса
с централизованной системой управления,
например, с панелью управления или с пультом
управления насосом.
Реле SBM:
Параметры этого реле устанавливаются в меню
«Сервис» < 5.7.6.0 >. Возможны 3 рабочих
состояния этого реле.
Состояние: 1 (по умолчанию)
Реле «готовности к переключению»
(нормальный режим работы насоса
данного типа).
Реле срабатывает, когда насос работает
или находится в режиме готовности.
При возникновении первой неисправности или
при отключении питания (остановка насоса)
реле выключается. Сигнал о готовности
насосного агрегата к работе поступает в блок
управления.
Состояние: 2
Реле «работа»
Реле включается, когда насос работает.
Состояние: 3
Реле «питание».
Реле срабатывает при подключении
насоса к сети питания.
Реле SSM:
Реле «неисправность».
При обнаружении последовательных однотипных
неисправностей (от 1 до 6 в зависимости от
значимости), насос останавливается и включается
это реле (до вмешательства оператора).

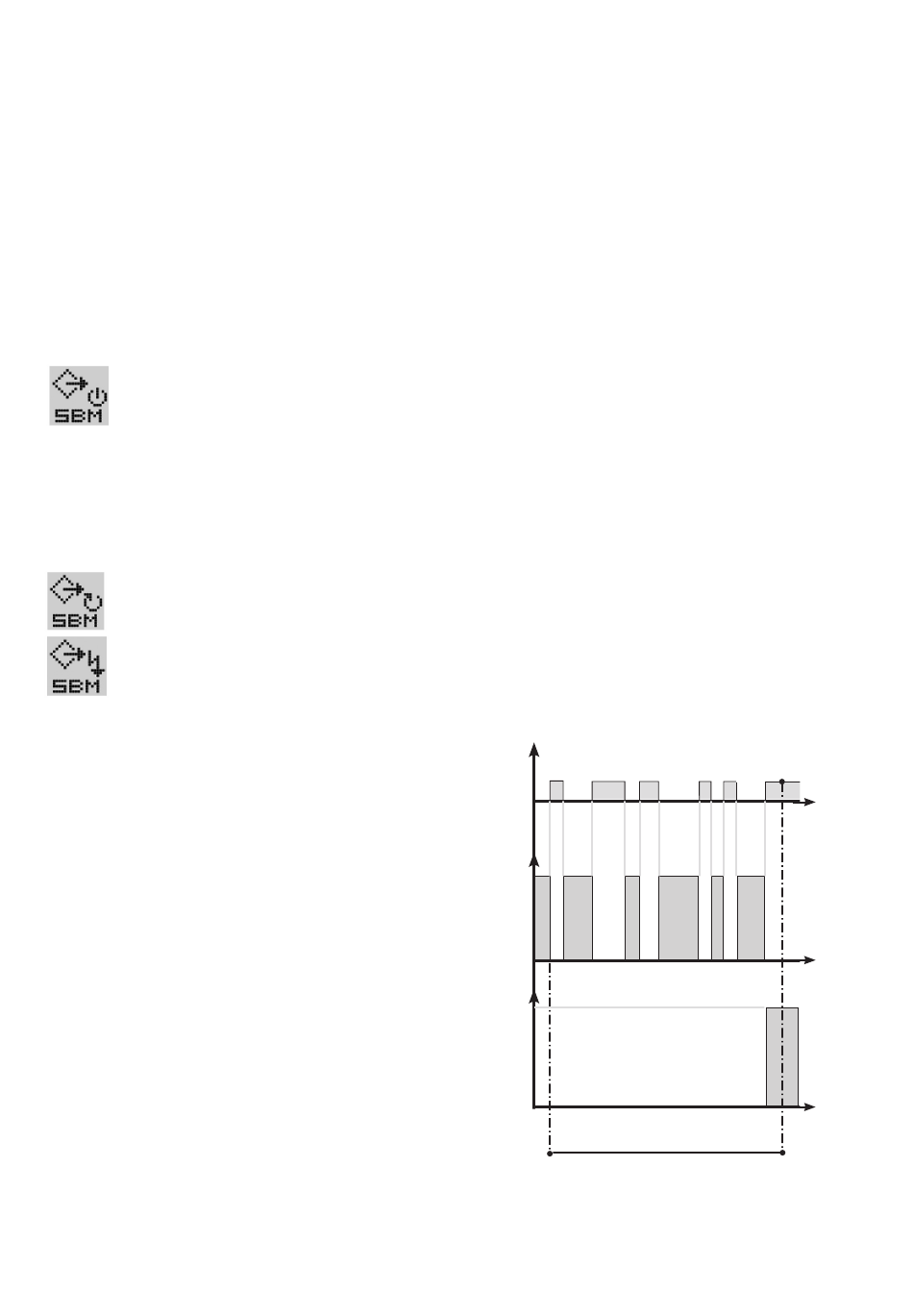

Пример: 6 ошибок в разные моменты времени
в течение 24 часов.
Реле SBM находится в состоянии «Готовность».
Инструкция по монтажу и эксплуатацииı
квалифицированный
– Helix EXCEL 22­36­52
1 2
Неисправ­
ности
Включено
реле
SBM
Реле в
реле
Включено
реле
SSM
Реле
в реле
Период между началами
цикла в 24 часа
3 4 5 6
Период 24 часа
