Nederlands
7.3 Leidingaansluiting
- Sluit de pomp met geschikte contraflenzen, bou-
ten, moeren en pakkingen aan op de leidingen.
WAARSCHUWING! Haal de bouten of schroeven
niet met meer dan 80 Nm aan. Het gebruik van
een accuschroevendraaier is verboden.
De doorstroomrichting van de vloeistof wordt
aangegeven op het identificatieplaatje op de
pomp.
- De pomp moet zodanig worden geïnstalleerd dat
deze geen spanning op het leidingwerk veroor-
zaakt. De leidingen moeten zo worden aangeslo-
ten dat de pomp het gewicht daarvan niet draagt.
- Het verdient aanbeveling afsluiters te installeren
aan de zuig­ en perszijde van de pomp.
­ Gebruik dilatatievoegen om het geluids­ en tril-
lingsniveau van de pomp te verminderen.
­ De nominale diameter van de zuigleiding moet
ten minste dezelfde grootte hebben als die van
de pompaansluiting.
- Installatie van een keerklep in de persleiding
wordt geadviseerd om de pomp tegen druksto-
ten te beschermen.
- Voor een directe aansluiting op een openbaar
waterleidingnet moet de zuigleiding ook zijn voor-
zien van een keerklep en een beveiligingsklep.
- Indien indirect aangesloten via een tank, moet de
aanzuigleiding worden voorzien van een zuigkorf
om de pomp en keerklep te beschermen tegen
verontreinigingen.
- In het geval van een pompontwerp met halve
flenzen wordt aanbevolen om de pomp aan te
sluiten op het hydraulische netwerk en vervol-
• De kabels voor de sensor, de externe instructies, de ingan-
gen [Ext. Off] en [Aux] moeten worden afgeschermd, en
in de M12 of M16 kabelwartel gestoken.
De metalen wartels van de aandrijving zijn
geschikt voor het monteren van een afschermingsvlecht.
106
gens de plastic bevestigingspunten te verwijde-
ren om elk risico op verlies van de dichtheid te
voorkomen.
7.4 Elektrische aansluitingen
GEVAAR! Risico op dodelijk letsel!
Gevaarlijke spanning door de ontlading van de
condensatoren van de omvormer.
• Wacht 5 minuten na het uitschakelen van de
stroom voordat u omvormer werkt.
• Controleer of alle elektrische aansluitingen en
contacten niet onder spanning staan.
• Controleer of de persaansluitingsklemmen cor-
rect zijn toegewezen.

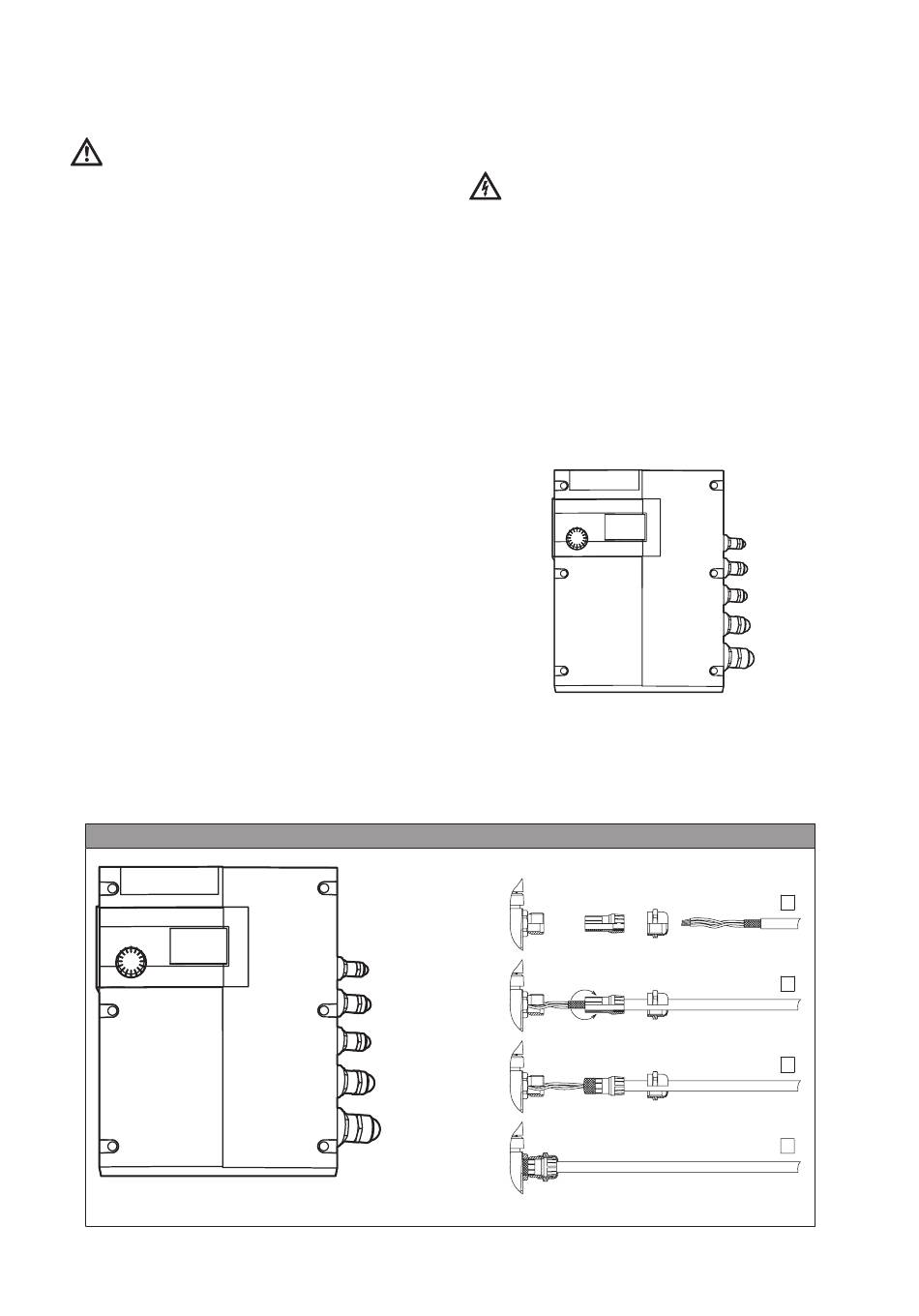

- De spanningskabel (3 fasen + aarde) moet in de
stopbuspakkinggland worden ingevoerd, zoals
hieronder in zwart aangegeven.
Niet-gebruikte stopbuspakkingglands moeten
met de door de fabrikant aangeleverde plugs
verzegeld blijven.
Vermogen (kW)
M12
M16
M16
M20
M25
M25
1 1
2 2
3 3
4 4
